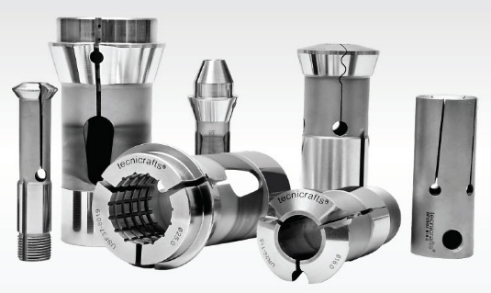

Цанги Tecnicrafts для автоматов продольного точения.
|
Компания TECNICRAFTS INDUSTRIES - является производителем высококачественных цанг для автоматов продольного точения, станков швейцарского типа и токарных станков ЧПУ.
Основной продукцией Tecnicrafts являются цанги главного шпинделя и противошпинделя, люнетные втулки (направляющие втулки) для вращающихся и не вращающихся люнетов, цанги барфидера, а также переходные стаканы под различные типоразмеры цанг и люнетных втулок для автоматов продольного точения ведущих мировых производителей.
|
 |

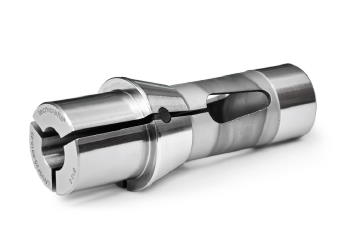

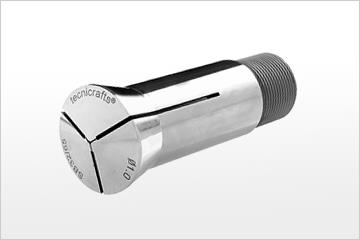

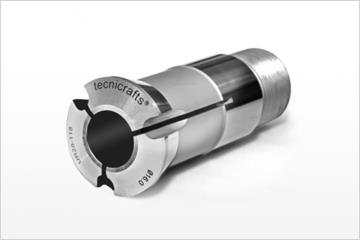

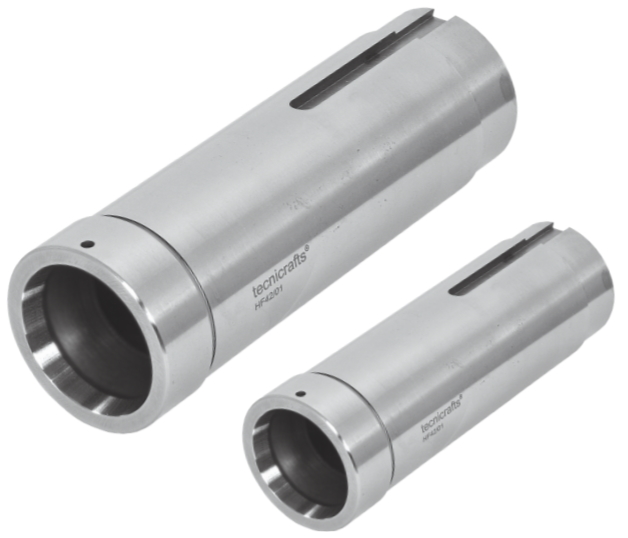

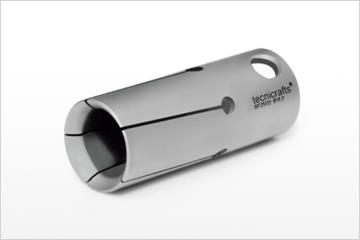

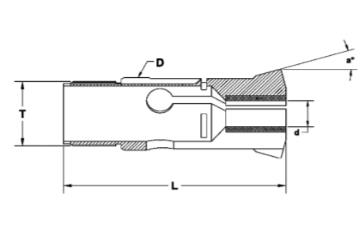

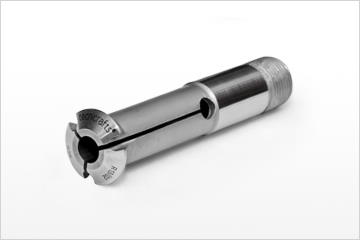

Люнетные цанги (направляющие втулки)
Люнетные цанги изготавливаются с твердосплавной вставкой, которые устанавливаются в главном шпинделе. Твёрдосплавная вставка на рабочей поверхности помогает избежать повышенного износа цанги, тем самым обеспечивая высокую точность обработки. Цанги бывают в стандартном и удлиненном исполнении. Доступный диапазон закрепления от 0,9 до 42 мм, с шагом 0,01 мм. Профиль отверстия может быть выполнен в круглой, шестигранной, квадратной и специальной форме.

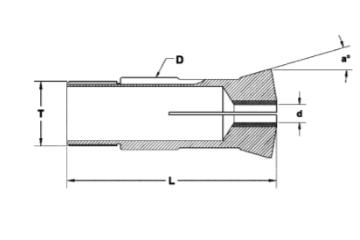

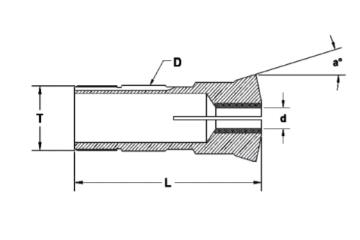

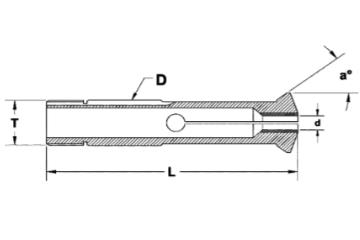

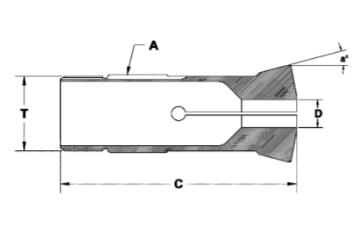

Люнетные втулки Drawn Type
|
Код
|
Диаметр,
мм |
Длина,
мм |
Размер резьбы,
мм |
Угол,°
|
Макс. размер отверстия, круглое, мм
|
Макс.
размер отверстия, шестигранник, мм |
Макс.
размер отверстия, квадрат, мм |
|
R7/02
|
7
|
30
|
M6x0.5
|
16
|
3.5
|
-
|
-
|
|
R9/01
|
9
|
44
|
M8X0.5
|
16
|
5
|
4
|
3
|
|
R9/03
|
9
|
38.5
|
M8x0.75
|
16
|
5
|
4
|
3
|
|
R9/06
|
9
|
51
|
M8x0.8
|
30
|
5
|
4
|
3
|
|
R9/09
|
9
|
44
|
M8x0.75
|
16
|
5
|
4
|
3
|
|
R10/03
|
10
|
58
|
M10x0.75
|
12
|
5.5
|
4
|
3
|
|
R11/02
|
11
|
53
|
M10x0.75
|
16
|
7
|
5
|
4
|
|
R11/09
|
11
|
53
|
M10x1
|
16
|
7
|
5
|
4
|
|
R11/10
|
11
|
57
|
M10x0.75
|
16
|
7
|
5
|
4
|
|
R11/11
|
11
|
52.4
|
M10x0.75
|
16
|
7
|
5
|
4
|
|
R11/12
|
11
|
53
|
M10x0.80
|
16
|
7
|
5
|
4
|
|
R12/01
|
12
|
52
|
M12x1
|
30
|
7
|
5
|
4
|
|
R12/02
|
12
|
50
|
M10x0.75
|
16
|
7
|
5
|
4
|
|
R12/05
|
12
|
50
|
M10x0.75
|
16
|
7
|
5
|
4
|
|
R12/07
|
12
|
50
|
M12x1
|
30
|
7.5
|
6
|
5
|
|
R12/08
|
12
|
50
|
M10x0.5
|
30
|
7
|
5
|
4
|
|
R12/09
|
12
|
50
|
M12x1
|
30
|
7.5
|
6
|
5
|
|
R13/01
|
13
|
41.5
|
M12x0.75
|
15
|
8
|
6
|
5
|
|
R14/02
|
14
|
64
|
M13x0.75
|
16
|
8.5
|
7
|
6
|
|
R14/03
|
14
|
62
|
M14x1
|
15˚30'
|
8.5
|
7
|
6
|
|
R15/02
|
15
|
54
|
M14x1
|
16
|
10
|
8
|
7
|
|
R15/03
|
15
|
54
|
M14x0.75
|
15
|
8.5
|
7
|
6
|
|
R16/01
|
16
|
50
|
M14x1
|
16
|
10
|
8
|
7
|
|
R16/03
|
16
|
60
|
M14x1
|
30
|
10
|
8
|
7
|
|
R16/06
|
16
|
55
|
M16x1
|
30
|
10
|
8
|
7
|
|
R16/07
|
16
|
63
|
M14x1
|
15˚30'
|
10
|
8
|
7
|
|
R16/10
|
16
|
58
|
M14x1
|
16
|
10
|
8
|
7
|
|
R16/12
|
16
|
59
|
M14x1
|
16
|
10
|
8
|
7
|
|
R16/15
|
16
|
59
|
M15x1
|
16
|
11
|
9
|
8
|
|
R16/16
|
16
|
58.5
|
M14x1
|
20
|
10
|
8
|
7
|
|
R18/01
|
18
|
59
|
M16x1
|
30
|
12
|
10
|
8
|
|
R18/02
|
18
|
60
|
M18x1
|
30
|
13
|
10
|
9
|
|
R18/03
|
18
|
60
|
M18x1
|
30
|
13
|
10
|
9
|
|
R20/01
|
20
|
55
|
M20x1
|
30
|
14
|
11
|
9
|
|
R20/06
|
20
|
55
|
M20x1
|
30
|
13
|
11
|
9
|
|
R20/07
|
20
|
58
|
M18x1
|
15
|
13
|
11
|
9
|
|
R21/03
|
21
|
57.5
|
M18x1
|
12
|
14
|
11
|
9
|
|
R22/01
|
22
|
68
|
M19x1
|
16
|
14
|
11
|
9
|
|
R22/03
|
22
|
70
|
M20x1
|
15
|
15.5
|
13
|
11
|
|
R22/08
|
22
|
68
|
M22x1
|
16
|
16
|
13
|
11
|
|
R23/01
|
23
|
72
|
M22x1
|
16
|
16.5
|
14
|
11
|
|
R24/03
|
24
|
61
|
M24x1
|
30
|
16
|
13
|
11
|
|
R26/02
|
26
|
77
|
M25x1
|
16
|
20
|
17
|
14
|
|
R27/03
|
27
|
57.5
|
M24x1
|
12
|
18
|
15
|
12
|
|
R28/02
|
28
|
81
|
M25x1
|
30
|
20.5
|
17
|
14
|
|
R28/04
|
28
|
82
|
M25x1
|
16
|
20.5
|
17
|
14
|
|
R28/05
|
28
|
82
|
M27x1
|
16
|
22
|
18
|
15
|
|
R30/01
|
30
|
70
|
M28x1
|
16
|
20.5
|
17
|
14
|
|
R30/02
|
30
|
85
|
M28x1
|
16
|
20.5
|
17
|
14
|
|
R30/04
|
30
|
59
|
M30x1
|
15
|
22
|
19
|
15
|
|
R30/05
|
30
|
59
|
M30x1
|
16
|
22
|
19
|
15
|
|
R30/06
|
30
|
68
|
M30x1
|
16
|
22
|
19
|
15
|
|
R30/07
|
30
|
70
|
M30x1
|
16
|
22
|
19
|
15
|
|
R32/02
|
32
|
71
|
M32x1
|
30
|
23
|
19
|
16
|
|
R32/03
|
32
|
74
|
M32x1
|
30
|
24
|
21
|
17
|
|
R33/01
|
33
|
70
|
M30x1
|
16
|
26
|
22
|
18
|
|
R34/02
|
34
|
87.5
|
M34x1
|
10
|
27.5
|
23
|
19
|
|
R36/02
|
36
|
89.5
|
M36x1
|
13
|
25
|
21
|
18
|
|
R40/03
|
40
|
72
|
M36x1
|
30
|
29
|
25
|
20
|
|
R40/05
|
40
|
72
|
M40x1
|
30
|
30
|
25
|
21
|
|
R41/01
|
41
|
54
|
M38x1
|
10
|
32
|
27
|
22
|
|
R41/02
|
41
|
82
|
M38x1
|
10
|
32
|
27
|
22
|
|
R42/01
|
42
|
82
|
M40x1
|
16
|
33
|
28
|
23
|
|
R42/02
|
42
|
82
|
M40x1
|
20˚30'
|
33
|
28
|
23
|
|
R42/04
|
42
|
82
|
M40x1
|
20
|
33
|
28
|
23
|
|
R44/01
|
44
|
87
|
M40x1
|
20
|
33
|
28
|
23
|
|
R45/01
|
45
|
82
|
M42x1
|
16
|
36
|
30
|
25
|
|
R46/01
|
46
|
92
|
M45x1
|
16
|
38
|
32
|
26
|
|
R46/02
|
46
|
82
|
M45x1
|
16
|
38
|
32
|
26
|
|
R48/02
|
48
|
81
|
M48x1.25
|
30
|
38
|
33
|
27
|
|
R48/04
|
48
|
82
|
M46x1
|
16
|
38
|
33
|
27
|
|
R48/06
|
48
|
81
|
M46x1
|
10
|
38
|
33
|
27
|
|
R50/02
|
50
|
82
|
M49x1
|
19
|
42
|
36
|
29
|
Есть возможность изготовить под заказ на изготовление люнетных втулок с удлиненной рабочей поверхностью, максимальная длина покрытия твердым сплавом зависит от диаметра обрабатываемого прутка.

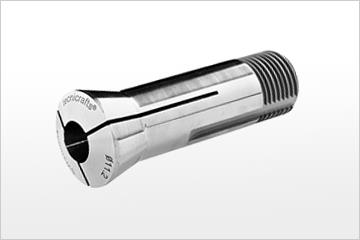

Люнетные втулки Drawn Type армированные твердым сплавом
|
Код
|
Диаметр,
мм |
Длина,
мм |
Размер резьбы,
мм |
Угол, °
|
Макс. размер отверстия, круглое, мм
|
Макс. размер
отверстия, шестигранник, мм |
Макс. размер
отверстия, квадрат, мм |
|
R22/05
|
22
|
68
|
M22x1
|
16°
|
16
|
13
|
11
|
|
R34/06
|
34
|
150
|
M32x1.50
|
20°
|
27
|
22
|
19
|
Люнетные втулки Magic Type
|
Код
|
Диаметр,
мм |
Длина,
мм |
Размер резьбы,
мм |
Угол,°
|
Макс. размер отверстия, круглое, мм
|
Макс. размер
отверстия, шестигранник, мм |
Макс. размер
отверстия, квадрат, мм |
|
R10/02
|
10
|
58
|
M10x1
|
36°
|
5.5
|
4
|
3
|
|
R13/02
|
13
|
68
|
M13x1
|
36°
|
8
|
6
|
5
|
|
R18/05
|
18
|
68
|
M18x1
|
36°
|
13
|
10
|
9
|
Твердосплавные люнетные втулки - TRAUB
|
Код
|
Диаметр,
мм |
Длина,
мм |
Размер резьбы,
мм |
Угол,°
|
Макс. размер отверстия, круглое, мм
|
Макс. размер
отверстия, шестигранник, мм |
Макс. размер
отверстия, квадрат, мм |
|
R21/07
|
21
|
65.5
|
M18x1
|
12°
|
13.5
|
11
|
9
|
|
R27/01
|
27
|
67.5
|
M24x1
|
12°
|
18
|
15
|
13
|
|
R28/06
|
28
|
81.2
|
M25x1
|
16°
|
20.5
|
17
|
14
|
|
R42/05
|
42
|
81.2
|
M40x1
|
16°
|
33
|
28
|
23
|

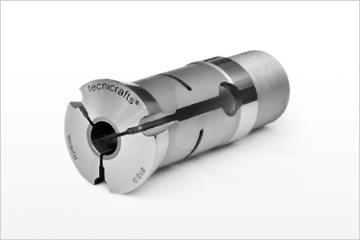

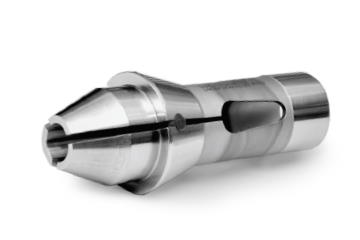

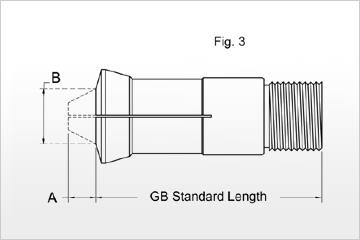

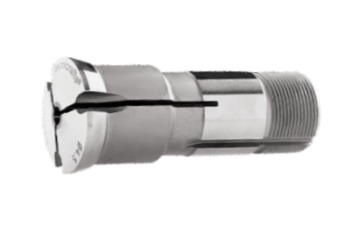

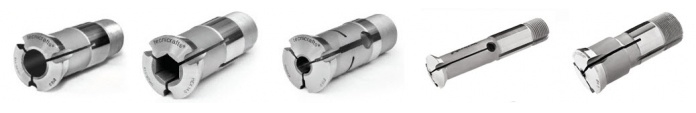

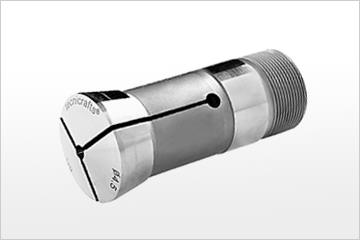

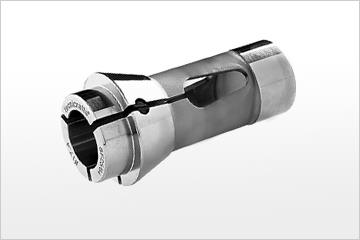

Цанги главного шпинделя и противошпинделя.
Цанги главного шпинделя называют еще подающими, которые закрепляются в главном шпинделе и противошпинделе и служат для закрепления заготовок, передачи крутящего момента и подачи заготовки в зону резания.
Все цанги доступны с диаметром внутреннего отверстия от 1 до 51 мм с шагом 0,01 мм. Профиль отверстия может быть выполнен в круглой, шестиугольной, квадратной и специальной форме.
В стандартном исполнении цанги до Ø 8 мм имеют гладкую зажимную (рабочую) поверхность. Цанги от Ø 8 мм и более исполнены с внутренними насечками (рифлениями) по рабочей поверхности для более эффективного зажима деталей в процессе механической обработки. Для противошпинделя предусмотрено изготовление удлиненных цанг серии Long Nose (максимальный размер носика - Е- зависит от типоразмера цанги).
Имеется возможность изготовления цанг по чертежу заказчика.

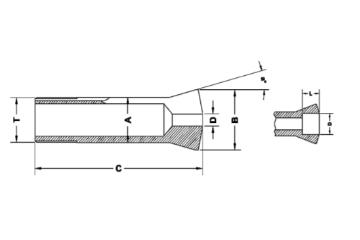

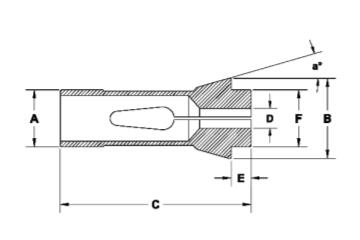

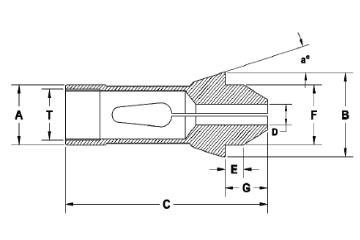

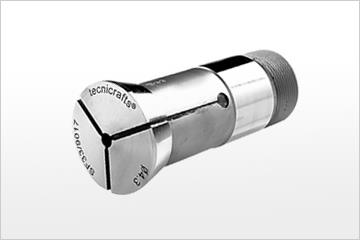

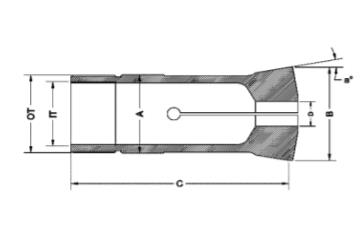

Цанги шпинделя F-Type
|
Код
|
Диаметр А,
мм |
Длина В,
мм |
Длина С,
мм |
Длина Е,
мм |
Диаметр F,
мм |
Угол,°
|
Макс. размер отверстия, круглое, мм
|
Макс.
размер отверстия, шестигранник, мм |
Макс.
размер отверстия, квадрат, мм |
|
SF 7/66
|
7
|
10.7
|
26
|
2.9
|
7
|
15°
|
4.5
|
3
|
-
|
|
SF 8/577
|
8
|
12
|
42
|
4.5
|
8
|
16°
|
5.5
|
4
|
3
|
|
SF 10/86
|
10
|
15.5
|
47.5
|
5.5
|
10
|
20°
|
7
|
5
|
4
|
|
SF 10/1178
|
10
|
16
|
46
|
4
|
10
|
20°
|
7
|
5
|
4
|
|
SF 12/78
|
12
|
18.1
|
44.5
|
4.3
|
12
|
15°
|
8
|
6
|
5
|
|
SF 12/578
|
12
|
18
|
64
|
6
|
12
|
16°
|
8
|
6
|
5
|
|
SF 13/357
|
13
|
19
|
64
|
6
|
13
|
16°
|
10
|
8
|
7
|
|
SF 14/98
|
14
|
18
|
46
|
4
|
14
|
13°
|
10
|
8
|
7
|
|
SF 15/358
|
15
|
22
|
47
|
5
|
15
|
20°
|
10.5
|
9
|
7
|
|
SF 15/580
|
15
|
21
|
64
|
6
|
15
|
16°
|
11
|
9
|
8
|
|
SF 16/104
|
16
|
22
|
55
|
5
|
16
|
15°
|
12
|
10
|
8
|
|
SF 16/1076
|
16
|
21
|
64
|
6
|
16
|
16°
|
12
|
10
|
8
|
|
SF 20/87
|
20
|
28
|
67
|
7
|
21
|
16°
|
16
|
13
|
11
|
|
SF 20/102
|
20
|
27.5
|
60
|
5
|
20
|
15°
|
16
|
13
|
11
|
|
SF 20/201
|
20
|
26
|
54
|
5
|
19
|
15°
|
16
|
13
|
11
|
|
SF 20/9026
|
20
|
26
|
67
|
3
|
19
|
16°
|
16
|
13
|
11
|
|
SF 22/727
|
22
|
32
|
66
|
7
|
25
|
16°
|
17
|
15
|
12
|
|
SF 23.8/9020
|
23.8
|
28
|
62
|
7
|
22
|
15°
|
18
|
15
|
12
|
|
SF 25/64
|
25
|
35
|
77
|
10
|
27
|
16°
|
20
|
17
|
14
|
|
SF 25/91
|
25
|
34
|
65
|
6
|
25
|
15°
|
20
|
17
|
14
|
|
SF 26/90
|
26
|
32
|
67
|
7
|
27.5
|
13°
|
20.5
|
17
|
14
|
|
SF 26/9021
|
26
|
36
|
67
|
7
|
28
|
15°
|
20.5
|
17
|
14
|
|
SF 27/22
|
27
|
38
|
72.7
|
8
|
30
|
15°
|
23
|
19
|
16
|
|
SF 28/93
|
28
|
38
|
70
|
7
|
28
|
15°
|
23
|
19
|
16
|
|
SF 28/9004
|
28
|
35
|
77
|
10
|
27.5
|
16°
|
22.5
|
19
|
16
|
|
SF 30/63
|
30
|
42
|
80
|
10
|
34
|
16°
|
25
|
21
|
17
|
|
SF 30/101
|
30
|
38
|
65
|
6
|
32
|
15°
|
26
|
22
|
18
|
|
SF 30/9044
|
30
|
42
|
80
|
12
|
32
|
16°
|
25
|
22
|
18
|
|
SF 30/9066
|
30
|
42
|
78
|
10
|
32
|
16°
|
25
|
22
|
18
|
|
SF 33/9043
|
33
|
40
|
80
|
12
|
32
|
16°
|
28
|
24
|
20
|
|
SF 37/740
|
37
|
47
|
92
|
10
|
40
|
16°
|
32
|
27
|
22
|
|
SF 40/9074
|
40
|
50
|
92
|
10
|
43
|
16°
|
35
|
30
|
24
|
|
SF 44/9082
|
44
|
52
|
92
|
10
|
44
|
16°30'
|
38
|
32
|
27
|
|
SF 17.46/79
|
17.46
|
22
|
51
|
5
|
16
|
15°
|
13.5
|
11
|
9
|
|
SF 22/71
|
22
|
30
|
55
|
6
|
21
|
15°
|
16.5
|
14
|
11
|
|
SF 32/221
|
32
|
45
|
75
|
8
|
34
|
15°
|
26
|
22
|
18
|
|
SF 35/94
|
35
|
48
|
80
|
8
|
38
|
15°
|
30
|
25
|
21
|
|
SF 38/72
|
38.08
|
49
|
107.5
|
9
|
38
|
15°
|
32
|
27
|
22
|
|
SF 42/99
|
42
|
55
|
94
|
9
|
42
|
15°
|
36
|
30
|
25
|
|
SF 43/37
|
43
|
53
|
92
|
10
|
46
|
16°
|
38
|
33
|
27
|
|
SF 43/9078
|
43
|
53
|
92
|
10
|
42
|
15°
|
35
|
30
|
25
|
|
SF 48/38
|
48
|
54
|
100
|
10
|
44
|
15°
|
39
|
34
|
28
|
|
SF 48//81
|
48
|
60
|
94
|
9
|
50
|
15°
|
42
|
36
|
29
|
|
SF 48/9079
|
48
|
54
|
100
|
10
|
44
|
15°
|
41
|
35
|
29
|
|
SF 58/9046
|
58
|
70
|
94
|
9
|
60
|
15°
|
51
|
44
|
36
|

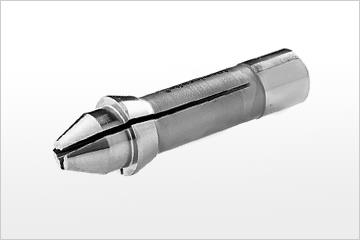

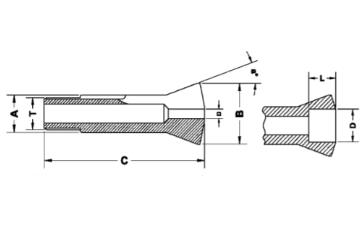

Удлиненные цанги шпинделя Long Nose
|
Код
|
Диаметр А, мм
|
Длина В,
мм |
Длина С,
мм |
Длина G,
мм |
Длина Е,
мм |
Диаметр F, мм
|
Угол,°
|
Макс. размер отверстия, круглое, мм
|
Макс.
размер отверстия, шестигранник, мм |
Макс.
размер отверстия, квадрат, мм |
|
LNSF 8/577-8
|
8.00
|
12.00
|
45.50
|
8.00
|
4.50
|
8.00
|
16°
|
5.5
|
4
|
3
|
|
LNSF 8/577-10
|
8.00
|
12.00
|
47.50
|
10.00
|
4.50
|
8.00
|
16°
|
5.5
|
4
|
3
|
|
LNSF 8/577-12
|
8.00
|
12.00
|
49.50
|
12.00
|
4.50
|
8.00
|
16°
|
5.5
|
4
|
3
|
|
LNSF 10/86-8
|
10.00
|
15.50
|
50.00
|
8.00
|
5.50
|
10.00
|
20°
|
7
|
5
|
4
|
|
LNSF 10/86-10
|
10.00
|
15.50
|
52.00
|
10.00
|
5.50
|
10.00
|
20°
|
7
|
5
|
4
|
|
LNSF 10/86-12
|
10.00
|
15.50
|
54.00
|
12.00
|
5.50
|
10.00
|
20°
|
7
|
5
|
4
|
|
LNSF 10/86-16
|
10.00
|
15.50
|
58.00
|
16.00
|
5.50
|
10.00
|
20°
|
7
|
5
|
4
|
|
LNSF 12/78-10
|
12.00
|
18.10
|
50.20
|
10.00
|
4.30
|
12.00
|
15°
|
8
|
6
|
5
|
|
LNSF 13/357-10
|
13.00
|
19.00
|
68.00
|
10.00
|
6.00
|
13.00
|
16°
|
10
|
8
|
7
|
|
LNSF 13/357-12
|
13.00
|
19.00
|
70.00
|
12.00
|
6.00
|
13.00
|
16°
|
10
|
8
|
7
|
|
LNSF 15/580-13
|
15.00
|
21.00
|
71.00
|
13.00
|
6.00
|
15.00
|
16°
|
11
|
9
|
8
|
|
LNSF 15/580-15
|
15.00
|
21.00
|
73.00
|
15.00
|
6.00
|
15.00
|
16°
|
11
|
9
|
8
|
|
LNSF 15/580-20
|
15.00
|
21.00
|
78.00
|
20.00
|
6.00
|
15.00
|
16°
|
11
|
9
|
8
|
|
LNSF 16/104-20
|
16.00
|
22.00
|
70.00
|
20.00
|
6.00
|
16.00
|
15°
|
12
|
10
|
8
|
|
LNSF 16/1076-13
|
16.00
|
21.00
|
71.00
|
13.00
|
6.00
|
16.00
|
16°
|
12
|
10
|
8
|
|
LNSF 16/1076-15
|
16.00
|
21.00
|
73.00
|
15.00
|
6.00
|
16.00
|
16°
|
12
|
10
|
8
|
|
LNSF 16/1076-20
|
16.00
|
21.00
|
78.00
|
20.00
|
6.00
|
16.00
|
16°
|
12
|
10
|
8
|
|
LNSF 20/87-15
|
20.00
|
28.00
|
75.00
|
15.00
|
7.00
|
21.00
|
16°
|
16
|
13
|
11
|
|
LNSF 20/87-20
|
20.00
|
28.00
|
80.00
|
20.00
|
7.00
|
21.00
|
16°
|
16
|
13
|
11
|
|
LNSF 20/201-13
|
20.00
|
26.00
|
62.00
|
13.00
|
5.00
|
19.00
|
15°
|
16
|
13
|
11
|
|
LNSF 20/201-15
|
20.00
|
26.00
|
64.00
|
15.00
|
5.00
|
19.00
|
15°
|
16
|
13
|
11
|
|
LNSF 20/201-20
|
20.00
|
26.00
|
69.00
|
20.00
|
5.00
|
19.00
|
15°
|
16
|
13
|
11
|
|
LNSF 20/9026-15
|
20.00
|
26.00
|
79.00
|
15.00
|
3.00
|
19.00
|
16°
|
16
|
13
|
11
|
|
LNSF 20/9026-20
|
20.00
|
26.00
|
84.00
|
20.00
|
3.00
|
19.00
|
16°
|
16
|
13
|
11
|
|
LNSF 22/71-15
|
22.00
|
30.00
|
64.00
|
15.00
|
6.00
|
21.00
|
15°
|
16.5
|
14
|
11
|
|
LNSF 22/71-20
|
22.00
|
30.00
|
69.00
|
20.00
|
6.00
|
21.00
|
15°
|
16.5
|
14
|
11
|
|
LNSF 22/727-15
|
22.00
|
32.00
|
74.00
|
15.00
|
7.00
|
25.00
|
16°
|
17
|
15
|
12
|
|
LNSF 22/727-20
|
22.00
|
32.00
|
79.00
|
20.00
|
7.00
|
25.00
|
16°
|
17
|
15
|
12
|
|
LNSF 23.8/9020-15
|
23.80
|
28.00
|
70.00
|
15.00
|
7.00
|
22.00
|
15°
|
18
|
15
|
12
|
|
LNSF 23.8/9020-20
|
23.80
|
28.00
|
75.00
|
20.00
|
7.00
|
22.00
|
15°
|
18
|
15
|
12
|
|
LNSF 25/64-15
|
25.00
|
35.00
|
82.00
|
15.00
|
10.00
|
27.00
|
16°
|
20
|
17
|
14
|
|
LNSF 25/64-18
|
25.00
|
35.00
|
85.00
|
18.00
|
10.00
|
27.00
|
16°
|
20
|
17
|
14
|
|
LNSF 25/64-20
|
25.00
|
35.00
|
87.00
|
20.00
|
10.00
|
27.00
|
16°
|
20
|
17
|
14
|
|
LNSF 25/64-25
|
25.00
|
35.00
|
92.00
|
25.00
|
10.00
|
27.00
|
16°
|
20
|
17
|
14
|
|
LNSF 26/9021-15
|
26.00
|
36.00
|
75.00
|
15.00
|
7.00
|
28.00
|
15°
|
20.5
|
17
|
14
|
|
LNSF 26/9021-20
|
26.00
|
36.00
|
80.00
|
20.00
|
7.00
|
28.00
|
15°
|
20.5
|
17
|
14
|
|
LNSF 26/9021-25
|
26.00
|
36.00
|
85.00
|
25.00
|
7.00
|
28.00
|
15°
|
20.5
|
17
|
14
|
|
LNSF 27/22-15
|
27.00
|
38.00
|
79.70
|
15.00
|
8.00
|
30.00
|
15°
|
23
|
19
|
16
|
|
LNSF 27/22-20
|
27.00
|
38.00
|
84.70
|
20.00
|
8.00
|
30.00
|
15°
|
23
|
19
|
16
|
|
LNSF 27/22-25
|
27.00
|
38.00
|
89.70
|
25.00
|
8.00
|
30.00
|
15°
|
23
|
19
|
16
|
|
LNSF 28/93-20
|
28.00
|
38.00
|
83.00
|
20.00
|
7.00
|
28.00
|
15°
|
23
|
19
|
16
|
|
LNSF 28/93-25
|
28.00
|
38.00
|
88.00
|
25.00
|
7.00
|
28.00
|
15°
|
23
|
19
|
16
|
|
LNSF 28/9004-20
|
28.00
|
35.00
|
87.00
|
20.00
|
10.00
|
27.50
|
16°
|
22.5
|
19
|
16
|
|
LNSF 28/9004-25
|
28.00
|
35.00
|
92.00
|
25.00
|
10.00
|
27.50
|
16°
|
22.5
|
19
|
16
|
|
LNSF 30/63-20
|
30.00
|
42.00
|
90.00
|
20.00
|
10.00
|
34.00
|
16°
|
25
|
21
|
17
|
|
LNSF 30/63-25
|
30.00
|
42.00
|
95.00
|
25.00
|
10.00
|
34.00
|
16°
|
25
|
21
|
17
|
|
LNSF 30/101-20
|
30.00
|
38.00
|
79.00
|
20.00
|
6.00
|
32.00
|
15°
|
26
|
22
|
18
|
|
LNSF 30/101-25
|
30.00
|
38.00
|
84.00
|
25.00
|
6.00
|
32.00
|
15°
|
26
|
22
|
18
|
|
LNSF 30/9044-20
|
30.00
|
42.00
|
88.00
|
20.00
|
12.00
|
32.00
|
16°
|
25
|
22
|
18
|
|
LNSF 30/9044-25
|
30.00
|
42.00
|
93.00
|
25.00
|
12.00
|
32.00
|
16°
|
25
|
22
|
18
|
|
LNSF 32/221-15
|
32.00
|
45.00
|
82.00
|
15.00
|
8.00
|
34.00
|
15°
|
26
|
22
|
18
|
|
LNSF 32/221-20
|
32.00
|
45.00
|
87.00
|
20.00
|
8.00
|
34.00
|
15°
|
26
|
22
|
18
|
|
LNSF 32/221-25
|
32.00
|
45.00
|
92.00
|
25.00
|
8.00
|
34.00
|
15°
|
26
|
22
|
18
|
|
LNSF 33/9043-20
|
33.00
|
40.00
|
88.00
|
20.00
|
12.00
|
32.00
|
16°
|
28
|
24
|
20
|
|
LNSF 33/9043-25
|
33.00
|
40.00
|
93.00
|
25.00
|
12.00
|
32.00
|
16°
|
28
|
24
|
20
|
|
LNSF 35/94-20
|
35.00
|
48.00
|
92.00
|
20.00
|
8.00
|
38.00
|
15°
|
30
|
25
|
21
|
|
LNSF 35/94-25
|
35.00
|
48.00
|
97.00
|
25.00
|
8.00
|
38.00
|
15°
|
30
|
25
|
21
|
|
LNSF 35/94-27
|
35.00
|
48.00
|
99.00
|
27.00
|
8.00
|
38.00
|
15°
|
30
|
25
|
21
|
|
LNSF 37/740-20
|
37.00
|
47.00
|
102.00
|
20.00
|
10.00
|
40.00
|
16°
|
32
|
27
|
22
|
|
LNSF 37/740-25
|
37.00
|
47.00
|
107.00
|
25.00
|
10.00
|
40.00
|
16°
|
32
|
27
|
22
|
|
LNSF 37/740-30
|
37.00
|
47.00
|
112.00
|
30.00
|
10.00
|
40.00
|
16°
|
32
|
27
|
22
|
|
LNSF 38/72-20
|
38.08
|
49.00
|
118.50
|
20.00
|
9.00
|
38.00
|
15°
|
32
|
27
|
22
|
|
LNSF 38/72-25
|
38.08
|
49.00
|
123.50
|
25.00
|
9.00
|
38.00
|
15°
|
32
|
27
|
22
|
|
LNSF 40/9074-20
|
40.00
|
50.00
|
102.00
|
20.00
|
10.00
|
43.00
|
16°
|
35
|
30
|
24
|
|
LNSF 40/9074-25
|
40.00
|
50.00
|
107.00
|
25.00
|
10.00
|
43.00
|
16°
|
35
|
30
|
24
|
|
LNSF 42/99-20
|
42.00
|
55.00
|
105.00
|
20.00
|
9.00
|
42.00
|
15°
|
36
|
30
|
25
|
|
LNSF 42/99-25
|
42.00
|
55.00
|
110.00
|
25.00
|
9.00
|
42.00
|
15°
|
36
|
30
|
25
|
|
LNSF 43/37-20
|
43.00
|
53.00
|
102.00
|
20.00
|
10.00
|
46.00
|
16°
|
38
|
33
|
27
|
|
LNSF 43/37-25
|
43.00
|
53.00
|
107.00
|
25.00
|
10.00
|
46.00
|
16°
|
38
|
33
|
27
|
|
LNSF 48/38-20
|
48.00
|
54.00
|
110.00
|
20.00
|
10.00
|
44.00
|
15°
|
39
|
34
|
28
|
|
LNSF 48/38-25
|
48.00
|
54.00
|
115.00
|
25.00
|
10.00
|
44.00
|
15°
|
39
|
34
|
28
|
|
LNSF 48//81-20
|
48.00
|
60.00
|
105.00
|
20.00
|
9.00
|
50.00
|
15°
|
42
|
36
|
29
|
|
LNSF 48//81-25
|
48.00
|
60.00
|
110.00
|
25.00
|
9.00
|
50.00
|
15°
|
42
|
36
|
29
|
|
LNSF 48//81-30
|
48.00
|
60.00
|
115.00
|
30.00
|
9.00
|
50.00
|
15°
|
42
|
36
|
29
|
|
LNSF 48/9079-20
|
48.00
|
54.00
|
110.00
|
20.00
|
10.00
|
44.00
|
15°
|
41
|
35
|
29
|
|
LNSF 48/9079-25
|
48.00
|
54.00
|
115.00
|
25.00
|
10.00
|
44.00
|
15°
|
41
|
35
|
29
|

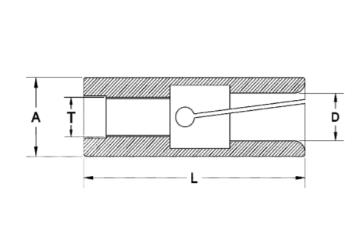

Цанги с внутренней резьбой
|
Код
|
Диаметр А, мм
|
Длина В,
мм |
Длина С,
мм |
Длина G,
мм |
Длина Е,
мм |
Диаметр F, мм
|
Угол,°
|
Размер резьбы T,
мм |
Макс. размер отверстия, круглое, мм
|
Макс.
размер отверстия, шестигранник, мм |
Макс.
размер отверстия, квадрат, мм |
|
SF13/2014
|
13
|
19
|
70
|
12
|
6
|
13
|
16°
|
M11x0.75
|
9
|
8
|
6
|
|
SF16/830
|
16
|
21
|
66
|
8
|
6
|
16
|
16°
|
M14x0.75
|
12
|
10
|
8
|
|
SF16/2015
|
16
|
21
|
71
|
13
|
6
|
16
|
16°
|
M14x0.75
|
12
|
10
|
8
|
|
SF20/2016
|
20
|
26
|
62
|
13
|
5
|
19
|
15°
|
M18x1
|
16
|
13
|
11
|
|
SF25/2018
|
25
|
35
|
85
|
18
|
9
|
27
|
16°
|
M22x1
|
20
|
17
|
14
|
Цанги шпинделя W-Type
|
Код
|
Диаметр А,
мм |
Диаметр В,
мм |
Длина С,
мм |
Размер резьбы T,
мм |
Длина Е,
мм |
Угол,°
|
Эскиз №
|
Длина L,
мм |
Диам. D,
мин-макс, мм |
|
SW10/001
|
10
|
14
|
43.6
|
Ø9.83x0.833 <) 45°/5°
|
-
|
15°
|
1
|
-
|
1.00...6.70
|
|
|
|
|
|
|
|
|
|
15
|
6.71…8.00
|
|
|
|
|
|
|
|
|
|
6
|
8.01…8.50
|
|
|
|
|
|
|
|
|
|
5
|
8.51…9.00
|
|
|
|
|
|
|
|
|
|
4
|
9.01…9.50
|
|
|
|
|
|
|
|
|
|
3
|
9.51…10.00
|
|
SW12/002
|
12
|
16
|
46
|
Ø11.75x1.25 <) 45°/5°
|
-
|
15°
|
1
|
-
|
1.00…8.00
|
|
|
|
|
|
|
|
|
|
17
|
8.01…10.00
|
|
|
|
|
|
|
|
|
|
6
|
10.01…10.50
|
|
|
|
|
|
|
|
|
|
5
|
10.51…11.00
|
|
|
|
|
|
|
|
|
|
4
|
11.01…11.50
|
|
|
|
|
|
|
|
|
|
3
|
11.51…12.00
|
|
|
|
|
|
|
|
|
|
2
|
12.01…12.50
|
|
SW12/93108
|
12
|
16
|
52
|
Ø11.75x1.25 <) 45°/5°
|
8.8
|
15°
|
2
|
-
|
1.00…8.00
|
|
|
|
|
|
|
|
|
|
24
|
8.01…10.00
|
|
SW15/003
|
15
|
20.2
|
58.3
|
Ø14.75x1.25 <) 45°/5°
|
-
|
15°
|
1
|
-
|
1.00…10.70
|
|
|
|
|
|
|
|
|
|
22
|
10.71…12.70
|
|
|
|
|
|
|
|
|
|
9.5
|
12.71…13.00
|
|
|
|
|
|
|
|
|
|
8.5
|
13.01…13.50
|
|
|
|
|
|
|
|
|
|
7.5
|
13.51…14.00
|
|
|
|
|
|
|
|
|
|
6.5
|
14.01…14.50
|
|
|
|
|
|
|
|
|
|
5.5
|
14.51…15.00
|
|
|
|
|
|
|
|
|
|
4.5
|
15.01…15.50
|
|
|
|
|
|
|
|
|
|
3.5
|
15.51…16.00
|
|
SW15/93285
|
15
|
20.2
|
67
|
Ø14.75x1.25 <) 45°/5°
|
12
|
15°
|
2
|
-
|
1.00…10.20
|
|
|
|
|
|
|
|
|
|
22
|
10.21…12.70
|
|
SW20/004
|
20
|
26.3
|
73
|
Ø19.7x1.666 <) 45°/5°
|
-
|
15°
|
1
|
-
|
1.00…14.50
|
|
|
|
|
|
|
|
|
|
28
|
14.51…16.00
|
|
|
|
|
|
|
|
|
|
13.5
|
16.01…16.50
|
|
|
|
|
|
|
|
|
|
13
|
16.51…17.00
|
|
|
|
|
|
|
|
|
|
12.2
|
17.01…17.50
|
|
|
|
|
|
|
|
|
|
11.5
|
17.51…18.00
|
|
|
|
|
|
|
|
|
|
10.7
|
18.01…18.50
|
|
|
|
|
|
|
|
|
|
10
|
18.51…19.00
|
|
|
|
|
|
|
|
|
|
8.7
|
19.01…19.50
|
|
|
|
|
|
|
|
|
|
7.5
|
19.51…20.00
|
|
|
|
|
|
|
|
|
|
6.5
|
20.01…20.50
|
|
|
|
|
|
|
|
|
|
5.5
|
20.51…21.00
|
|
|
|
|
|
|
|
|
|
4.7
|
21.01…21.50
|
|
|
|
|
|
|
|
|
|
4
|
21.51…22.00
|
|
|
|
|
|
|
|
|
|
3
|
22.01…22.50
|
|
|
|
|
|
|
|
|
|
2
|
22.51…23.00
|
|
SW20/92744
|
20
|
26.3
|
84.5
|
Ø19.7x1.666 <) 45°/5°
|
15.5
|
15°
|
2
|
-
|
1.00…13.00
|
|
|
|
|
|
|
|
|
|
41
|
13.01…16.00
|
|
SW25/005
|
25
|
33.7
|
97.6
|
Ø24.7x15f" <) 45°/5°
|
-
|
15°
|
1
|
-
|
1.00…19.05
|
|
|
|
|
|
|
|
|
|
35
|
19.06…21.00
|
|
|
|
|
|
|
|
|
|
16.5
|
21.01…21.50
|
|
|
|
|
|
|
|
|
|
16
|
21.51…22.00
|
|
|
|
|
|
|
|
|
|
15.7
|
22.01…22.50
|
|
|
|
|
|
|
|
|
|
15.5
|
22.51…23.00
|
|
|
|
|
|
|
|
|
|
15
|
23.01…23.50
|
|
|
|
|
|
|
|
|
|
14.5
|
23.51…24.00
|
|
|
|
|
|
|
|
|
|
13.5
|
24.01…24.50
|
|
|
|
|
|
|
|
|
|
12.5
|
24.51…25.00
|
|
|
|
|
|
|
|
|
|
11.5
|
25.01…25.50
|
|
|
|
|
|
|
|
|
|
10.5
|
25.51…26.00
|
|
|
|
|
|
|
|
|
|
9.5
|
26.01…26.50
|
|
|
|
|
|
|
|
|
|
8.5
|
26.51…27.00
|
|
|
|
|
|
|
|
|
|
7.5
|
27.01…27.50
|
|
|
|
|
|
|
|
|
|
6.5
|
27.51…28.00
|
|
|
|
|
|
|
|
|
|
5.5
|
28.01…28.50
|
|
|
|
|
|
|
|
|
|
4.5
|
28.51…29.00
|
|
SW25/92872
|
25
|
33.7
|
112.2
|
Ø24.7x15f" <) 45°/5°
|
9.7
|
15°
|
2
|
-
|
1.00…19.05
|
|
|
|
|
|
|
|
|
|
50
|
19.06…21.00
|
|
SW31.75/842
|
31.75
|
37.4
|
87
|
Ø31.4x20f" <) 60°
|
-
|
10°3'
|
1
|
-
|
1.00…25.19
|
|
|
|
|
|
|
|
|
|
40
|
25.20…27.99
|
|
|
|
|
|
|
|
|
|
10
|
28.00…28.99
|
|
|
|
|
|
|
|
|
|
7
|
29.00…29.99
|
|
|
|
|
|
|
|
|
|
4
|
30.00…31.00
|
Цанги шпинделя B-Type
|
Код
|
Диаметр А,
мм |
Диаметр В,
мм |
Длина С,
мм |
Размер резьбы T,
мм |
Угол,°
|
Длина L,
мм |
Диам. D,
мин-макс, мм |
|
SB6/128
|
6
|
10.5
|
31.3
|
Ø5x36f" <) 55°
|
20°
|
-
|
1.00…3.00
|
|
|
|
|
|
|
|
12
|
3.01…4.50
|
|
|
|
|
|
|
|
4.5
|
4.51…5.00
|
|
|
|
|
|
|
|
4
|
5.01…5.50
|
|
|
|
|
|
|
|
3.5
|
5.51…6.00
|
|
SB8/137
|
8
|
13
|
35.5
|
Ø6.82x0.625 <) 55°
|
20°
|
-
|
1.00…4.00
|
|
|
|
|
|
|
|
12.5
|
4.01…6.50
|
|
|
|
|
|
|
|
6
|
6.51…7.00
|
|
|
|
|
|
|
|
5
|
7.01…7.50
|
|
|
|
|
|
|
|
4
|
7.51…8.00
|
|
|
|
|
|
|
|
3.2
|
8.01…8.50
|
|
|
|
|
|
|
|
2.5
|
8.51…9.00
|
|
|
|
|
|
|
|
1.7
|
9.01…9.50
|
|
|
|
|
|
|
|
1
|
9.51…10.00
|
|
SB15/139
|
15
|
21
|
55
|
M13 x 1
|
20°
|
-
|
1.00…9.50
|
|
|
|
|
|
|
|
20
|
9.51…12.50
|
|
|
|
|
|
|
|
8.5
|
12.51…13.00
|
|
|
|
|
|
|
|
7.7
|
13.01…13.50
|
|
|
|
|
|
|
|
7
|
13.51…14.00
|
|
|
|
|
|
|
|
6.5
|
14.01…14.50
|
|
|
|
|
|
|
|
6
|
14.51…15.00
|
|
SB32/55
|
32
|
40
|
102
|
M30 x 1.5
|
15°
|
-
|
1.00…24.00
|
|
|
|
|
|
|
|
44
|
24.01…28.00
|
|
|
|
|
|
|
|
12
|
28.01…30.00
|
|
|
|
|
|
|
|
8
|
30.01…32.00
|
|
SB32/65
|
32
|
40
|
106
|
Ø29.7x15f" <) 45°/5°
|
15°
|
-
|
1.00…24.00
|
|
|
|
|
|
|
|
44
|
24.01…28.00
|
|
|
|
|
|
|
|
12
|
28.01…30.00
|
|
|
|
|
|
|
|
8
|
30.01…32.00
|
|
SB45/199
|
45
|
53
|
115
|
M42 x 1.5
|
15°
|
-
|
1.00…36.00
|
|
|
|
|
|
|
|
53
|
36.01…40.99
|
|
|
|
|
|
|
|
14
|
41.00…41.99
|
|
|
|
|
|
|
|
12
|
42.00…42.99
|
|
|
|
|
|
|
|
10
|
43.00…43.99
|
|
|
|
|
|
|
|
8
|
44.00…45.00
|
Цанги 5C / 16C
|
Код
|
Диаметр А,
мм |
Диаметр
В, мм |
Длина С,
мм |
Размер
OT, мм |
Размер
IT, мм |
Угол,°
|
Макс. размер отверстия, круглое, мм
|
Макс.
размер отверстия, шестигранник, мм |
Макс.
размер отверстия, квадрат, мм |
|
5C Collet
|
1.25"
(31.75) |
1.484"
(37.70) |
3.268"
(83.0) |
1.238"x20TPI
|
1.041"x24TPI
|
10°
|
25
|
21
|
17
|
|
16C Collet
|
1.889"
(48.0) |
2.260"
(57.40) |
4.291"
(109.0) |
1.870"x1.75
|
1.687"x20TPI
|
10°
|
41
|
35
|
29
|
Цанги с внешней резьбой
|
Код
|
Диаметр А, мм
|
Длина С, мм
|
Угол,°
|
Размер резьбы,
мм |
Макс. размер отверстия, круглое, мм
|
Макс.
размер отверстия, шестигранник, мм |
Макс.
размер отверстия, квадрат, мм |
|
SF19/9018
|
19.5
|
77
|
15°
|
M18.3 x 1.2
|
13.0
|
11
|
9
|
|
SF33/9017
|
33
|
100
|
15°
|
M32 x 1.5
|
27.0
|
23
|
19
|
|
359E
|
23
|
93.8
|
20°
|
Tr 23 x 1.5
|
18.0
|
15
|
12
|
|
363E
|
25
|
89
|
16°
|
M23 x 1
|
18.0
|
15
|
12
|
|
366E
|
28
|
106.5
|
18°30'
|
Tr 27 x 20f
|
21.0
|
17
|
14
|
|
367E
|
28
|
104.4
|
20°
|
Tr 28 x 1.5
|
22.0
|
19
|
15
|
|
386E
|
32
|
115
|
20°
|
Tr 32 x 1.5
|
27.0
|
23
|
19
|
|
390E
|
47
|
115
|
20°
|
Tr 47 x 1.5
|
38.0
|
32
|
26
|

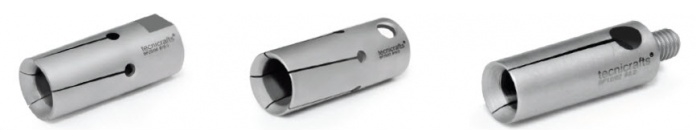

Цанги барфидера
Цанги барфидера используются в автоматических механизмах подачи прутка (барфидера). С помощью барфидерных цанг осуществляется соединение толкателя податчика с прутком. Доступный диапазон закрепления от 1 мм до 43 мм

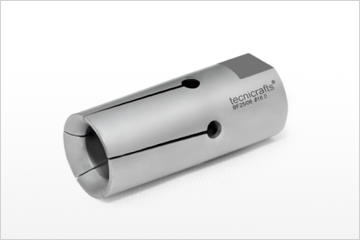

Цанги барфидера с внутренней резьбой (правой и левой)
|
Код
|
Диаметр А, мм
|
Длина L, мм
|
Диаметр Т, мм
|
Диапазон min, мм
|
Диапазон max,
мм |
|
BF05/01
|
5.15
|
37
|
M4x0.7
|
1
|
3.5
|
|
BF8.5/01
|
8.5
|
30
|
M5x0.8
|
1
|
7
|
|
BF09/01
|
9
|
40
|
M6x0.75
|
1
|
7
|
|
BF10/03
|
10
|
46
|
M6x1 LH
|
1
|
8
|
|
BF10/04
|
10
|
42
|
M6x0.75
|
1
|
8
|
|
BF10/06
|
10
|
50
|
M5x0.8 LH
|
1
|
8
|
|
BF10/08
|
10
|
50
|
M5x0.8
|
1
|
8
|
|
BF12/04
|
12
|
40
|
M6x1 LH
|
1
|
10
|
|
BF12/06
|
12
|
42
|
M7x0.75
|
1
|
10
|
|
BF12/07
|
12
|
45
|
M5x0.8 LH
|
1
|
10
|
|
BF13/01
|
13
|
60
|
M8x1 LH
|
1
|
11
|
|
BF14/01
|
14
|
42
|
M8x1
|
3
|
12
|
|
BF15/02
|
15
|
42
|
M8x1
|
3
|
13
|
|
BF15/03
|
15
|
60
|
M9x1 LH
|
3
|
13
|
|
BF15/04
|
15
|
60
|
M10x1 LH
|
3
|
13
|
|
BF15/07
|
15
|
40
|
M5x0.5
|
3
|
13
|
|
BF15/11
|
15
|
60
|
M10x1
|
3
|
13
|
|
BF15/12
|
15
|
60
|
M8x1
|
3
|
13
|
|
BF16/01
|
16
|
73
|
M10x1 LH
|
3
|
14
|
|
BF16/04
|
16
|
58
|
M9x1 LH
|
3
|
14
|
|
BF16/06
|
16
|
42
|
M8x1
|
12
|
14
|
|
BF18/03
|
18
|
42
|
M9x1 LH
|
6
|
16
|
|
BF18/04
|
18
|
60
|
M9x1 LH
|
13
|
16
|
|
BF18/05
|
18
|
59
|
M10x1 LH
|
13
|
16
|
|
BF18/06
|
18
|
59
|
M10x1
|
13
|
16
|
|
BF19/01
|
19
|
59
|
M10x1
|
13
|
17
|
|
BF19/06
|
19
|
60
|
M9x1 LH
|
13
|
17
|
|
BF19/08
|
19
|
40
|
M8x1
|
12
|
17
|
|
BF20/03
|
20
|
59
|
M10x1
|
13
|
18
|
|
BF20/04
|
20
|
60
|
M10x1 LH
|
13
|
18
|
|
BF20/08
|
20
|
59
|
M9x1 LH
|
13
|
18
|
|
BF20/09
|
20
|
42
|
M10x1
|
8
|
18
|
|
BF22/01
|
22
|
59
|
M10x1
|
18
|
20
|
|
BF22/04
|
22
|
59
|
M9x1 LH
|
18
|
20
|
|
BF23/04
|
23
|
59
|
M10X1
|
18
|
21
|
|
BF23/05
|
23
|
60
|
M9x1 LH
|
18
|
21
|
|
BF24/01
|
24
|
60
|
M9x1 LH
|
18
|
22
|
|
BF25/06
|
25
|
59
|
M10x1
|
18
|
23
|
|
BF25/07
|
25
|
59
|
M10x1 LH
|
18
|
23
|
|
BF25/08
|
25
|
60
|
M9x1 LH
|
18
|
23
|
|
BF25/09
|
25
|
60
|
M17x1
|
13
|
23
|
|
BF27/01
|
27
|
65
|
M10x1 LH
|
15
|
25
|
|
BF27/02
|
27
|
65
|
M10x1
|
15
|
25
|
|
BF27/03
|
27
|
59
|
M9x1 LH
|
15
|
25
|
|
BF29/01
|
29
|
65
|
M18x1.5 LH
|
17
|
27
|
|
BF30/01
|
30
|
65
|
M10x1
|
25
|
28
|
|
BF30/03
|
30
|
65
|
M18x1.5
|
18
|
28
|
|
BF30/04
|
30
|
65
|
M18x1.5 LH
|
18
|
28
|
|
BF32/01
|
32
|
70
|
M17x1 LH
|
20
|
30
|
|
BF32/02
|
32
|
80
|
M25x1.5 LH
|
20
|
30
|
|
BF32/04
|
32
|
80
|
M25x1.5
|
20
|
30
|
|
BF35/02
|
35
|
80
|
M25x1.5
|
30
|
33
|
|
BF35/04
|
35
|
80
|
M25x1.5 LH
|
30
|
33
|
|
BF36/01
|
36
|
100
|
M30x1.5
|
24
|
34
|
|
BF40/01
|
40
|
80
|
M25x1.5
|
33
|
38
|
|
BF42/02
|
42
|
90
|
M25x1.5 LH
|
30
|
40
|
|
BF42/04
|
42
|
80
|
M25x1.5 LH
|
33
|
40
|
|
BF42/05
|
42
|
90
|
M32x1.5 LH
|
30
|
39
|
|
BF44/01
|
44
|
80
|
M25x1.5 LH
|
40
|
42
|
|
BF46/01
|
46
|
80
|
M25x1.5
|
38
|
44
|
|
BF46/02
|
46
|
80
|
M25x1.5 LH
|
42
|
44
|

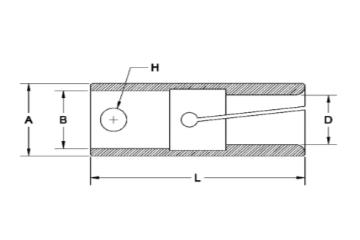

Цанги барфидера PIN TYPE
|
Код
|
Диаметр А, мм
|
Длина L, мм
|
Диаметр
В, мм |
Диаметр
H, мм |
Диапазон min,
мм |
Диапазон max, мм
|
|
BF05/02
|
5
|
28
|
3.5
|
1.5
|
1
|
3.5
|
|
BF07/04
|
7
|
37
|
5
|
3
|
1
|
5.5
|
|
BF10/02
|
10
|
40
|
7
|
4
|
1
|
8
|
|
BF12/05
|
12
|
40
|
8
|
4
|
1
|
10
|
|
BF15/01
|
15
|
55
|
10
|
6
|
3
|
13
|
|
BF15/06
|
15
|
40
|
11
|
6
|
3
|
13
|
|
BF15/08
|
15
|
50
|
11
|
6
|
3
|
13
|
|
BF15/10
|
15
|
55
|
7
|
2
|
3
|
13
|
|
BF16/03
|
16
|
65
|
11
|
6
|
3
|
14
|
|
BF16/05
|
16
|
40
|
11
|
6
|
3
|
14
|
|
BF17/01
|
17
|
55
|
7
|
2
|
13
|
15
|
|
BF17/02
|
17
|
45
|
11
|
6
|
5
|
15
|
|
BF19/02
|
19
|
57
|
10
|
6
|
3
|
17
|
|
BF19/04
|
19
|
57
|
10
|
2
|
3
|
17
|
|
BF19/07
|
19
|
40
|
11
|
6
|
13
|
17
|
|
BF20/05
|
20
|
56
|
10
|
6
|
13
|
18
|
|
BF20/06
|
20
|
65
|
14
|
8
|
3
|
18
|
|
BF22/02
|
22
|
65
|
14
|
8
|
18
|
20
|
|
BF25/02
|
25
|
65
|
20
|
8
|
3
|
23
|
|
BF25/03
|
25
|
76
|
16
|
8
|
3
|
23
|
|
BF30/02
|
30
|
65
|
20
|
8
|
23
|
28
|
|
BF32/05
|
32
|
65
|
20
|
8
|
28
|
30
|
|
BF32/06
|
32
|
76
|
16
|
8
|
23
|
30
|
|
BF34/01
|
34
|
90
|
20
|
8
|
18
|
32
|
|
BF35/03
|
35
|
65
|
20
|
8
|
30
|
33
|

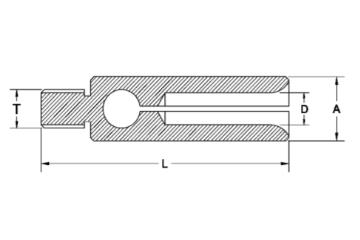

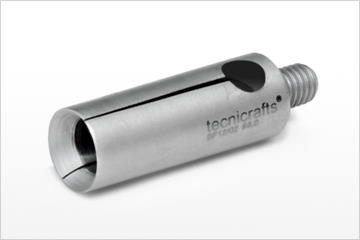

Цанги барфидера с внешней резьбой (правой и левой)
|
Код
|
Диаметр А, мм
|
Длина L, мм
|
Диаметр Т, мм
|
Диапазон min, мм
|
Диапазон max, мм
|
|
BF5.5/01
|
5.5
|
31
|
M3
|
1
|
4
|
|
BF7/02
|
7
|
40
|
M6x1LH
|
1
|
5
|
|
BF8/01
|
8
|
40
|
M6x1
|
1
|
6
|
|
BF10/01
|
10
|
40
|
M6x1LH
|
1
|
8
|
|
BF11.5/01
|
11.5
|
40
|
M6x1
|
6
|
10
|
|
BF12/02
|
12
|
40
|
M6x1LH
|
8
|
10
|

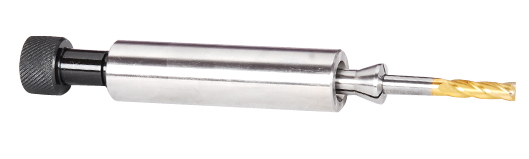

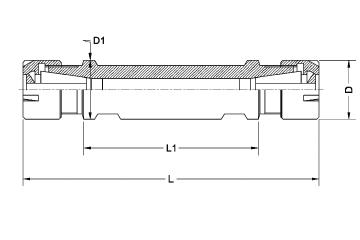

Цанговые патроны с цилиндрическим хвостовиком
Цанговые патроны изготовлены из высококачественной стали. На патронах используются цанги ER по DIN 6499. Патрон поставляется с зажимной гайкой (без цанг) Используются на станках, автоматах продольного точения, станках швейцарского типа. Патроны изготавливаются как в метрических, так и дюймовых размерах. Существует несколько типов цанговых патронов: патрон с мини гайкой, с плоским срезом (лыской), двусторонний и высокоточного исполнения.

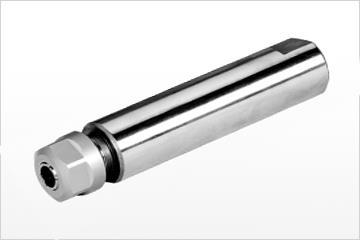

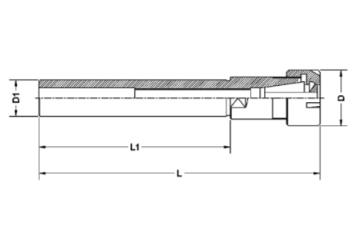

Цанговые патроны с цилиндрическим хвостовиком с мини гайкой и лыской
Метрические
|
Код
|
Диаметр D, мм
|
Диаметр D1, мм
|
Длина L, мм
|
Длина L1, мм
|
|
ERS/SE-3/8" x 070 / ER 8 M
|
12
|
9.52
|
93.0
|
70
|
|
ERS/SE-1/2" x 140 / ER 11 M
|
16
|
12.7
|
169.5
|
140
|
|
ERS/SE-1/2" x 140 / ER 16 M
|
22
|
12.7
|
177.0
|
140
|
|
ERS/SE-5/8" x 150 / ER 11 M
|
16
|
15.87
|
172.5
|
150
|
|
ERS/SE-3/4" x 155 / ER 16 M
|
22
|
19.05
|
181.5
|
155
|
|
ERS/SE-3/4" x 100 / ER 16 M
|
35
|
19.05
|
147.0
|
100
|
|
ERS/SE-1" x 155 / ER 20 M
|
28
|
25.5
|
181.5
|
155
|
|
ERS/SE 06 x 045 / ER 11 M
|
16
|
6
|
71.5
|
45
|
|
ERS/SE 07 x 045 / ER 11 M
|
16
|
7
|
71.5
|
45
|
|
ERS/SE 08 x 080 / ER 8 M
|
12
|
8
|
106.0
|
80
|
|
ERS/SE 08 x 056 / ER 11 M
|
16
|
8
|
82.5
|
56
|
|
ERS/SE 10 x 060 / ER 16 M
|
22
|
10
|
98.5
|
60
|
|
ERS/SE 12 x 080 / ER 8 M
|
12
|
12
|
97.0
|
80
|
|
ERS/SE 12 x 080 / ER 16 M
|
22
|
12
|
118.5
|
80
|
|
ERS/SE 15 x 100 / ER 20 M
|
28
|
15
|
142.5
|
100
|
|
ERS/SE 16 x 150 / ER 11 M
|
16
|
16
|
171.0
|
150
|
|
ERS/SE 16 x 100 / ER 20 M
|
28
|
16
|
142.5
|
100
|
|
ERS/SE 20 x 155 / ER 16 M
|
22
|
20
|
181.5
|
155
|
|
ERS/SE 25 x 155 / ER 20 M
|
28
|
25
|
181.5
|
155
|
Дюймовые
|
Код
|
Диаметр D, мм
|
Диаметр D1, мм
|
Длина L, мм
|
Длина L1, мм
|
|
ERS/SE-F- 5/8" x 043 / ER 8 MF
|
12
|
15.875
|
58
|
43
|
|
ERS/SE-F- 3/4" x 115 / ER 11 MF
|
16
|
19.05
|
135
|
115
|
|
ERS/SE-F- 3/4" x 038 / ER 16 MF
|
22
|
19.05
|
66
|
38
|
|
ERS/SE-F- 3/4" x 050 / ER 16 MF
|
22
|
19.05
|
78
|
50
|
|
ERS/SE-F- 3/4" x 070 / ER 16 MF
|
22
|
19.05
|
98
|
70
|
|
ERS/SE-F- 3/4" x 120 / ER 16 MF
|
22
|
19.05
|
148
|
120
|
|
ERS/SE-F- 3/4" x 140 / ER 16 MF
|
22
|
19.05
|
168
|
140
|
|
ERS/SE-F- 1" x 065 / ER 16 MF
|
22
|
25.4
|
93
|
65
|
|
ERS/SE-F- 1" x 075 / ER 16 MF
|
22
|
25.4
|
103
|
75
|
|
ERS/SE-F- 1" x 100 / ER 16 MF
|
22
|
25.4
|
128
|
100
|
|
ERS/SE-F- 1" x 100 / ER 20 MF
|
28
|
25.4
|
128
|
100
|
|
ERS/SE-F- 1" x 140 / ER 20 MF
|
28
|
25.4
|
168
|
140
|
|
ERS/SE-F- 16 x 038 / ER 11 MF
|
16
|
16
|
58
|
38
|
|
ERS/SE-F- 16 x 140 / ER 11 MF
|
16
|
16
|
160
|
140
|
|
ERS/SE-F- 16 x 035 / ER 16 MF
|
22
|
16
|
63
|
35
|
|
ERS/SE-F- 20 x 050 / ER 16 MF
|
22
|
20
|
78
|
50
|
|
ERS/SE-F- 20 x 070 / ER 16 MF
|
22
|
20
|
98
|
70
|
|
ERS/SE-F- 20 x 120 / ER 16 MF
|
22
|
20
|
148
|
120
|
|
ERS/SE-F- 20 x 140 / ER 16 MF
|
22
|
20
|
148
|
140
|
|
ERS/SE-F- 22 x 038 / ER 16 MF
|
22
|
22
|
66
|
38
|
|
ERS/SE-F- 22 x 070 / ER 16 MF
|
22
|
22
|
98
|
70
|
|
ERS/SE-F- 22 x 100 / ER 16 MF
|
22
|
22
|
128
|
100
|
|
ERS/SE-F- 22 x 080 / ER 20 MF
|
28
|
22
|
119
|
80
|
|
ERS/SE-F- 22 x 070 / ER 25 MF
|
35
|
22
|
117
|
70
|
|
ERS/SE-F- 25 x 065 / ER 16 MF
|
22
|
25
|
93
|
65
|
|
ERS/SE-F- 25 x 100 / ER 20 MF
|
28
|
25
|
128
|
100
|
|
ERS/SE-F- 25 x 154 / ER 20 MF
|
28
|
25
|
182
|
154
|
|
ERS/SE-F- 25 x 075 / ER 25 MF
|
35
|
25
|
122
|
75
|
|
ERS/SE-F- 25 x 145 / ER 25 MF
|
35
|
25
|
181
|
145
|
| ERS/SE-F- 32 x 070 / ER 25 MF | 35 | 32 | 100 | 70 |
Двусторонние цанговые патроны с цилиндрическим хвостовиком с мини гайкой
|
Код
|
Диаметр D, мм
|
Диаметр D1, мм
|
Длина L, мм
|
Длина L1, мм
|
|
ERS/DE-F- 5/8" x 015 / ER 8 MF
|
12
|
15.875
|
45
|
15
|
|
ERS/DE-F- 5/8" x 025 / ER 8 MF
|
12
|
15.875
|
55
|
25
|
|
ERS/DE-F- 3/4" x 040 / ER 11 MF
|
16
|
19.05
|
80
|
40
|
|
ERS/DE-F- 3/4" x 070 / ER 11 MF
|
16
|
19.05
|
110
|
70
|
|
ERS/DE-F- 3/4" x 090 / ER 11 MF
|
16
|
19.05
|
130
|
90
|
|
ERS/DE-F- 3/4" x 055 / ER 16 MF
|
22
|
19.05
|
107
|
55
|
|
ERS/DE-F- 1" x 062 / ER 16 MF
|
22
|
25.4
|
118
|
62
|
|
ERS/DE-F-16 x 050 / ER 11 MF
|
16
|
16
|
90
|
50
|
|
ERS/DE-F-20 x 030 / ER 11 MF
|
16
|
20
|
70
|
30
|
|
ERS/DE-F-20 x 050 / ER 11 MF
|
16
|
20
|
90
|
50
|
|
ERS/DE-F-20 x 055 / ER 16 MF
|
22
|
20
|
107
|
55
|
|
ERS/DE-F-22 x 055 / ER 16 MF
|
22
|
22
|
111
|
55
|
|
ERS/DE-F-22 x 075 / ER 16 MF
|
22
|
22
|
131
|
75
|
|
ERS/DE-F-25 x 062 / ER 16 MF
|
22
|
25
|
118
|
62
|
|
ERS/DE-F-32 x 055 / ER 20 MF
|
28
|
32
|
111
|
55
|
|
ERS/DE-F-32 x 075 / ER 20 MF
|
28
|
32
|
131
|
75
|
Высокоточные цанговые патроны с цилиндрическим хвостовиком
|
Код
|
Диаметр D, мм
|
Длина L, мм
|
Application
|
|
PCS/SE-F- 16 x 060 / B8
|
16
|
60
|
Tornos Micro-7 / Micro-8
|
|
PCS/SE-F- 5/8" x 060 / B8
|
5/8"
|
60
|
Citizen R04 / R07
|
|
PCS/SE-F- 16 x 100 / B8
|
16
|
100
|
Star SR10J / Tornos Micro-7
|
|
PCS/SE-F- 3/4" x 100 / B8
|
3/4"
|
100
|
Citizen C16 / M16
|
|
PCS/SE-F- 22 x 100 / B8
|
22
|
100
|
Star SB16 / Sr20
|
Переходные стаканы (втулки)
 |
Переходные стаканы Tecnicrafts изготавливаются под различные типоразмеры люнетных втулок и цанг для станков продольного точения для автоматов продольного точения мировых производителей: BECHLER, NOMURA, BECHET, CITIZEN-CINCOM, GAUTHIER, FUJI, DAIWA, HARDINGE, GILDEMEISTER, NEXTURN, HANWHA, LICO, KMT, MIYANO, MAIER, PETERMAN, MANURHIN, STROHM, POLYGIM, TORNOS, STAR, TORNOS-DECO, TAKAMAZ, TSUGAMI –MORI, TRAUB TSUGAMI, WICKMAN и станков российского производства.
От внешнего диаметра деталей зависят размеры переходных стаканов.
Используя переходные стаканы, можно собрать фрезерные гарнитуры или другие сложные инструментальные системы.
|
Поделиться:
