Токарные приспособления. Токарные патроны Vertex

ТОКАРНАЯ ОСНАСТКА. ТОКАРНЫЕ ПАТРОНЫ И КУЛАЧКИ

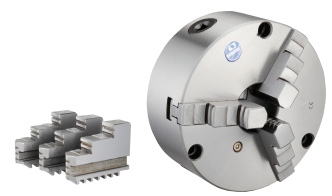

Патроны токарные 3-х кулачковые Vertex серии VCS

Патроны токарные 3-х кулачковые Vertex серии VCS используются для установки на токарных универсальных и специальных станках. Патрон предназначен для закрепления и обработки заготовок круглой и шестигранной формы. Основным достоинством спирального 3-х кулачкового патрона является его универсальность, обусловливаемая большим ходом кулачков. Размеры токарного патрона с ручным зажимом изменяются в диапазоне от 85 мм до 405 мм.

Особенности:

  1. Токарный патрон оснащается прямыми и обратными закаленными кулачками
  2. Устанавливается на шпиндель станка через переходный фланец.
  3. Точность центрирования -0,03мм
  4. Чугунный корпус

Стандартная комплектация: патрон, 1 комплект прямых кулачков, 1 комплект обратных кулачков, 1 ключ

Артикул Код
VSC-3A 5002-020A
VSC-4A 5002-021A
VSC-5A 5002-022A
VSC-6A 5002-023A
VSC-7A 5002-024A
VSC-8A 5002-025A
VSC-9A 5002-026A
VSC-10A 5002-027A
VSC-12A 5002-028A
VSC-16A 5002-029A
VSC-20A 5002-030A
VSC-25A 5002-031A

Технические характеристики

Универсальный 3-х кулачковый самоцентрирующий патрон Vertex серии VSK.

Универсальный 3-х кулачковый самоцентрирующий патрон Vertex серии VSK. Может быть применен как на делительных устройствах и поворотных механизмах, так и на токарных станках в т.ч. с ЧПУ. Патрон оснащен сборными кулачками, рабочие части которых легко меняются.

Артикул Код
VSK-6A 5002-040A
VSK-8A 5002-042A
VSK-10A 5002-043A
VSK-12A 5002-043B
VSK-13A 5002-044A
VSK-16A 5002-046A

Технические характеристики

Патроны токарные самоцентрирующие 4-х кулачковые Vertex серии VPS-A

Патроны токарные самоцентрирующие 4-х кулачковые Vertex серии VPS-A предназначены для закрепления деталей, заготовок на станках токарно-сверлильной группы. Главная особенность токарного патрона состоит в том, что он позволяет плотно зажимать и надежно удерживать деталь, что гарантирует качественную и быструю обработку детали на станке.

Артикул Код
VPS-6A 5002-050
VPS-7A 5002-051
VPS-8A 5002-052
VPS-10A 5002-053
VPS-12A 5002-054

Технические характеристики

Универсальный 4-х кулачковый самоцентрирующий патрон Vertex серии VPS-AK

Универсальный 4-х кулачковый самоцентрирующий патрон Vertex серии VPS-AK может быть применен как на делительных устройствах и поворотных механизмах, так и на токарных станках в т.ч. с ЧПУ. Патрон оснащен сборными кулачками, рабочие части которых легко меняются.

Артикул Код
VPS-6AK 5002-055
VPS-8AK 5002-057
VPS-10AK 5002-058
VPS-12AK 5002-059

Технические характеристики

Патрон самоцентрирующий 3-х кулачковый Vertex серии VSKC-A

Патрон самоцентрирующий 3-х кулачковый Vertex серии VSKC-A с креплением на фланцевый конец шпинделя по системе CAMLOCK

Артикул Код
VSKC-6A 5002-111
VSKC-8A 5002-112
VSKC-10A 5002-113
VSKC-12A 5002-114

Технические характеристики

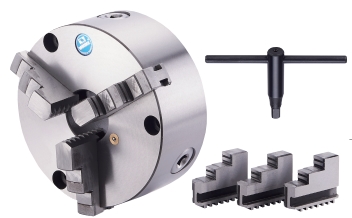

Патроны токарные самоцентрирующие 3-х кулачковые Vertex серии VSX-D (DIN 6350)

Патроны токарные самоцентрирующие 3-х кулачковые Vertex серии VSX-D (DIN 6350) используются для установки на токарных универсальных и специальных станках. Патрон предназначен для закрепления и обработки заготовок круглой и шестигранной формы. Основным достоинством данного 3-х кулачкового патрона является его универсальность, обусловливаемая большим ходом кулачков. Размеры токарного патрона с ручным зажимом изменяются в диапазоне от 80 мм до 250 мм.

Особенности:

  1. Токарный патрон оснащается прямыми и обратными закаленными кулачками
  2. Устанавливается на шпиндель станка через переходный фланец.

Стандартная комплектация: патрон, 1 комплект прямых кулачков, 1 комплект обратных кулачков, 1 ключ

Артикул Код
VSC-3D 5002-215
VSC-4D 5002-216
VSC-5D 5002-217
VSC-6D 5002-218
VSC-8D 5002-219
VSC-10D 5002-219A

Технические характеристики

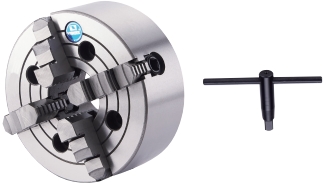

Патроны 4-х кулачковые гидравлические Vertex серии VKC с независимым перемещением кулачков

Патроны 4-х кулачковые гидравлические Vertex серии VKC с независимым перемещением кулачков предназначены для зажима и обработки заготовок круглой, квадратной, шестигранной формы на станках с ЧПУ и обрабатывающих центрах. Механизированные токарные патроны способны сократить время рабочего на 50-70%, так как для замены заготовок не надо пользоваться ручными ключами, а достаточно один раз настроить силу зажима заготовки. Управление механизмом зажима осуществляется при помощи гидропривода. Настройка на необходимый диаметр зажима осуществляется переустановкой накладных закаленных или незакаленных кулачков по рифлениям основных кулачков. Размеры токарных патронов изменяются в диапазоне от 210 мм до 381 мм.

Особенности:

  1. Клиновая система силовой передачи
  2. Большое усилие зажима и высокая повторяемость
  3. Используется с адаптерами для установки на шпиндель
Артикул Код
VKC-4 5002-220
VKC-5 5002-221
VKC-6 5002-222
VKC-8 5002-223
VKC-10 5002-224
VKC-12B 5002-226
VKC-14 5002-227
VKC-16 5002-228
VKC-20 5002-229
VKC-25 5002-230
VKC-32 5002-231
VKC-40 5002-232
VKC-50 5002-233

Технические характеристики

Патроны токарные 3-х кулачковые спирально-реечные Vertex серии VSC

Патроны токарные 3-х кулачковые спирально-реечные Vertex серии VSC используются для установки на токарных универсальных и специальных станках. Патрон предназначен для закрепления и обработки заготовок круглой и шестигранной формы. Основным достоинством спирального 3-х кулачкового патрона является его универсальность, обусловливаемая большим ходом кулачков. Размеры токарного патрона с ручным зажимом изменяются в диапазоне от 85 мм до 405 мм.

Особенности:

  1. Токарный патрон оснащается прямыми и обратными закаленными кулачками
  2. Устанавливается на шпиндель станка через переходный фланец.
  3. Точность центрирования -0,03мм
  4. Чугунный корпус

Стандартная комплектация: патрон, 1 комплект прямых кулачков, 1 комплект обратных кулачков, 1 ключ

Артикул Код
VSC-3 5002-001
VSC-4 5002-002
VSC-5 5002-003
VSC-6 5002-004
VSC-7 5002-005
VSC-8 5002-006
VSC-9 5002-007
VSC-10 5002-008
VSC-12 5002-009
VSC-14 5002-009A
VSC-16 5002-010

Технические характеристики

Патроны токарные 3-х кулачковые  спирально-реечные силовые Vertex серии VSK

Патроны токарные 3-х кулачковые  спирально-реечные силовые Vertex серии VSK предназначены для установки на токарных универсальных и специальных станках. Патрон предназначен для закрепления и обработки заготовок круглой и шестигранной формы. Основным достоинством спирального 3-х кулачкового патрона является его универсальность, обусловливаемая большим ходом кулачков. Размеры токарного патрона с ручным зажимом изменяются в диапазоне от 165 мм до 405 мм.

Особенности:

  1. 3-х кулачковый спиральный патрон с ручным зажимом
  2. Сборные каленые кулачки
  3. Устанавливается на шпиндель станка через переходный фланец
  4. Применимы для работы с большими нагрузками
  5. Точность центрирования - 0,03мм
  6. Чугунный корпус

Стандартная комплектация:  патрон, 1 комплект сборных кулачков, 1 ключ

Артикул Код
VSK-4 5002-028
VSK-5 5002-029
VSK-6 5002-030
VSK-7 5002-031
VSK-8 5002-032
VSK-9 5002-033
VSK-10 5002-034
VSK-12 5002-035
VSK-14 5002-035A
VSK-16 5002-037

Технические характеристики

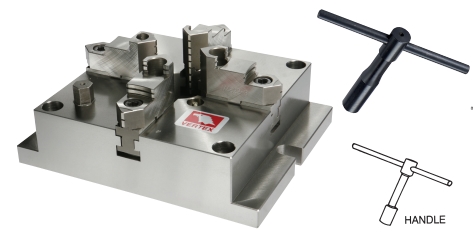

Четырехкулачковый патрон Vertex серии VMJ

Четырехкулачковый патрон Vertex серии VMJ для фрезерных работ. Применяется для жесткого крепления заготовок с гарантированной точностью 0.03мм. Заготовки больших размеров могут быть зажаты кулачками на разжим. Патрон может быть зафиксирован на столе станка при помощи продольного шпоночного паза и крайних полуотверстий. Пыле-влагозащищенный корпус защищает внутренний механизм от стружки, коррозии и механических повреждений. Ручная настройка проста в эксплуатации и не требует вмешательства в конструкцию патрона.

Артикул Код
VMJ-6 5002-240
VMJ-8 5002-241
VMJ-10 5002-242
VMJ-12 5002-243

Технические характеристики

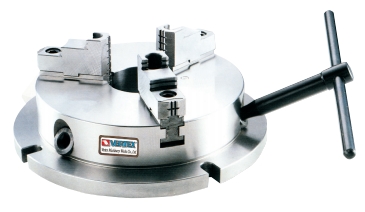

Патроны токарные 3-х кулачковые Vertex серии VNBK малой высоты

Патроны токарные 3-х кулачковые Vertex серии VNBK малой высоты используется на токарных станках, обрабатывающих центрах и станках с ЧПУ. Предназначен для надежного крепления и обработки заготовок на станке. Конструкция патрона позволяет увеличить длину обработки благодаря малой высоте патрона.

Артикул Код
VNBK-6 5002-070
VNBK-8 5002-071
VNBK-10 5002-072
VNBK-12 5002-073

Технические характеристики

Вертикальный четырехкулачковый патрон Vertex серии VMJ

Вертикальный четырехкулачковый патрон Vertex серии VMJ для фрезерных работ. Применяется для жесткого крепления заготовок с гарантированной точностью 0.03мм. Заготовки больших размеров могут быть зажаты кулачками на разжим. Патрон может быть зафиксирован на столе станка при помощи продольного шпоночного паза и крайних полуотверстий. Пыле-влагозащищенный корпус защищает внутренний механизм от стружки, коррозии и механических повреждений. Ручная настройка проста в эксплуатации и не требует вмешательства в конструкцию патрона.

Артикул Код
VMJ-150 5002-260
VMJ-200 5002-261
VMJ-250 5002-262
VMJ-300 5002-263

Технические характеристики

Патроны токарные Vertex 3-х кулачковые гидравлические клиновые со сквозным отверстием серии N-A

Патроны токарные Vertex 3-х кулачковые гидравлические серии N-A предназначены для закрепления и обработки заготовок круглой и шестигранной формы на станках с ЧПУ и обрабатывающих центрах. Механизированные токарные патроны способны сократить время рабочего на 50-70%, так как для замены заготовок не надо пользоваться ручными ключами, а достаточно один раз настроить силу зажима заготовки. Управление механизмом зажима осуществляется при помощи гидропривода. Настройка на необходимый диаметр зажима осуществляется переустановкой накладных закаленных или незакаленных кулачков по рифлениям основных кулачков. Размеры токарных патронов изменяются в диапазоне от 135 мм до 381 мм.

Особенности:

  1. Клиновая система силовой передачи
  2. Большое усилие зажима и высокая повторяемость
  3. Используется с адаптерами для установки на шпиндель по стандарту ASA B5.9 тип А
  4. Стальной корпус
Артикул Код
N-205A4 5002-080
N-206A5 5002-081
N-208A5 5002-082
N-208A6 5002-083
N-210A6 5002-084
N-210A8 5002-085
N-212A8 5002-086
N-215A8 5002-087
N-215A11 5002-088

Технические характеристики

Патроны токарные Vertex 2-х кулачковые гидравлические клиновые со сквозным отверстием серии NT

Патроны Vertex 2-х кулачковые гидравлические серии NT предназначены для обработки на станках с ЧПУ и обрабатывающих центрах. Механизированные токарные патроны способны сократить время рабочего на 50-70%, так как для замены заготовок не надо пользоваться ручными ключами, а достаточно один раз настроить силу зажима заготовки. Управление механизмом зажима осуществляется при помощи гидропривода. Настройка на необходимый диаметр зажима осуществляется переустановкой накладных закаленных или незакаленных кулачков по рифлениям основных кулачков. Размеры токарных патронов изменяются в диапазоне от 135 мм до 381 мм.

Особенности:

  1. Клиновая система силовой передачи
  2. Большое усилие зажима и высокая повторяемость
  3. Закаленные и отшлифованные рабочие поверхностей обеспечивают большой срок службы при сохранении точности и повторяемости
  4. Используется с адаптерами для установки на шпиндель по стандартам ASA B5.9 тип А, DIN, ISO, BS
Артикул Код
NT205 5002-250
NT206 5002-251
NT208 5002-252
NT210 5002-253
NT212 5002-254
NT215 5002-255

Технические характеристики

Патроны токарные Vertex 3-х кулачковые гидравлические клиновые без сквозного отверстия серии V-A

Патроны Vertex 3-х кулачковые гидравлические серии V-A предназначены для закрепления и обработки заготовок круглой и шестигранной формы на станках с ЧПУ и обрабатывающих центрах. Механизированные токарные патроны способны сократить время рабочего на 50-70%, так как для замены заготовок не надо пользоваться ручными ключами, а достаточно один раз настроить силу зажима заготовки. Управление механизмом зажима осуществляется при помощи гидропривода. Настройка на необходимый диаметр зажима осуществляется переустановкой накладных закаленных или незакаленных кулачков по рифлениям основных кулачков. Размеры токарных патронов изменяются в диапазоне от 165 мм до 381 мм.

Особенности:

  1. Клиновая система силовой передачи
  2. Высокая производительность
  3. Большое усилие зажима и высокая повторяемость
  4. Установка непосредственно на шпиндель по стандартам ASA и JIS
Артикул Код
V-206A5 5002-090
V-208A6 5002-091
V-210A6 5002-092
V-210A8 5002-093
V-212A8 5002-094
V-215A8 5002-095
V-215A11 5002-096

Технические характеристики

Привод гидравлический Vertex высокоскоростной со сквозным отверстием

Привод гидравлический Vertex высокоскоростной со сквозным отверстием

Артикул Код
M1036 5003-001
M1236 5003-002
M1246 5003-003
M1546 5003-004
M1552 5003-005
M1868 5003-006
M1875 5003-007
M2091 5003-008
M2511 5003-009

Технические характеристики

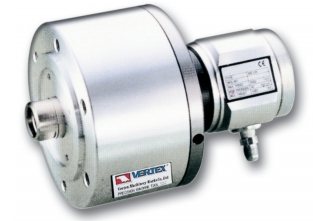

Привод гидравлический Vertex без сквозного отверстия

Привод гидравлический Vertex без сквозного отверстия

Артикул Код
MS105 5003-030
MS125 5003-031
MS150 5003-032
MS200 5003-033

Технические характеристики

Патроны токарные Vertex 4-х кулачковые гидравлические клиновые силовые со сквозным отверстием серии VNIT

Патроны Vertex 4-х кулачковые гидравлические серии VNIT предназначены для зажима и обработки заготовок круглой, квадратной, шестигранной формы на станках с ЧПУ и обрабатывающих центрах. Механизированные токарные патроны способны сократить время рабочего на 50-70%, так как для замены заготовок не надо пользоваться ручными ключами, а достаточно один раз настроить силу зажима заготовки. Управление механизмом зажима осуществляется при помощи гидропривода. Настройка на необходимый диаметр зажима осуществляется переустановкой накладных закаленных или незакаленных кулачков по рифлениям основных кулачков. Размеры токарных патронов изменяются в диапазоне от 210 мм до 381 мм.

Особенности:

  1. Клиновая система силовой передачи
  2. Большое усилие зажима и высокая повторяемость
  3. Используется с адаптерами для установки на шпиндель
Артикул Код
VNIT-208 5003-050
VNIT-210 5003-051
VNIT-212 5003-052
VNIT-215 5003-053

Технические характеристики

Патроны токарные Vertex 6-ти кулачковые серии VAS

Спиральные токарные Vertex 6-ти кулачковые серии VAS. Патроны специально предназначены для шлифования спиральных сверл и другого режущего инструмента. Возможности крепления: установка на шпиндель через переходной фланец. Переходный фланец может быть соединен с патроном сквозными болтами спереди и болтами с обратной стороны патрона.

Стандартная комплектация:  патрон, 1 комплект прямых кулачков, 1 ключ

Артикул Код
VAS-4 5005-011
VAS-6 5005-012

Технические характеристики

Патроны цанговые Vertex серии CR-A

Патроны цанговые Vertex серии CR-A

Артикул Код
CR42A5 5003-040
CR42A6 5003-041
CR60A6 5003-042

Технические характеристики

В данном разделе представлены

Токарные патроны VERTEX (скачать каталог)
