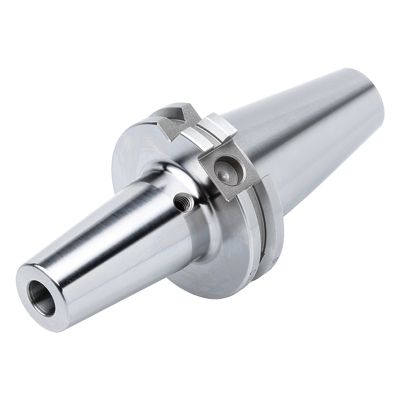

Термозажимные патроны EWS (WSW) для закрепления инструмента с хвостовиком SK по DIN 69871
 |
Термозажимной патрон EWS (WSW) с хвостовиком SK. Ø 3, 4, 5 с допуском h4 и Ø 6 - Ø 32 допуском h6. Форма AD/B.
|
Артикул |
SK |
d |
A |
27.SK3003L80SHRB |
SK30 |
3 |
80 |
27.SK3003L160SHRB |
SK30 |
3 |
160 |
27.SK3004L80SHRB |
SK30 |
4 |
80 |
27.SK3004L160SHRB |
SK30 |
4 |
160 |
27.SK3005L80SHRB |
SK30 |
5 |
80 |
27.SK3005L160SHRB |
SK30 |
5 |
160 |
27.SK3006L80SHRB |
SK30 |
6 |
80 |
27.SK3006L160SHRB |
SK30 |
6 |
160 |
27.SK3008L80SHRB |
SK30 |
8 |
80 |
27.SK3008L160SHRB |
SK30 |
8 |
160 |
27.SK3010L80SHRB |
SK30 |
10 |
80 |
27.SK3010L160SHRB |
SK30 |
10 |
160 |
27.SK3012L100SHRB |
SK30 |
12 |
100 |
27.SK3012L160SHRB |
SK30 |
12 |
160 |
27.SK3014L100SHRB |
SK30 |
14 |
100 |
27.SK3014L160SHRB |
SK30 |
14 |
160 |
27.SK3016L100SHRB |
SK30 |
16 |
100 |
27.SK3016L160SHRB |
SK30 |
16 |
160 |
27.SK3018L100SHRB |
SK30 |
18 |
100 |
27.SK3018L160SHRB |
SK30 |
18 |
160 |
27.SK3020L100SHRB |
SK30 |
20 |
100 |
27.SK3020L160SHRB |
SK30 |
20 |
160 |
27.SK4003L80SHRB |
SK40 |
3 |
80 |
27.SK4003L120SHRB |
SK40 |
3 |
120 |
27.SK4003L160SHRB |
SK40 |
3 |
160 |
27.SK4004L80SHRB |
SK40 |
4 |
80 |
27.SK4004L120SHRB |
SK40 |
4 |
120 |
27.SK4004L160SHRB |
SK40 |
4 |
160 |
27.SK4005L80SHRB |
SK40 |
5 |
80 |
27.SK4005L120SHRB |
SK40 |
5 |
120 |
27.SK4005L160SHRB |
SK40 |
5 |
160 |
27.SK4006L80SHRB |
SK40 |
6 |
80 |
27.SK4006L120SHRB |
SK40 |
6 |
120 |
27.SK4006L160SHRB |
SK40 |
6 |
160 |
27.SK4008L80SHRB |
SK40 |
8 |
80 |
27.SK4008L120SHRB |
SK40 |
8 |
120 |
27.SK4008L160SHRB |
SK40 |
8 |
160 |
27.SK4010L80SHRB |
SK40 |
10 |
80 |
27.SK4010L120SHRB |
SK40 |
10 |
120 |
27.SK4010L160SHRB |
SK40 |
10 |
160 |
27.SK4012L80SHRB |
SK40 |
12 |
80 |
27.SK4012L120SHRB |
SK40 |
12 |
120 |
27.SK4012L160SHRB |
SK40 |
12 |
160 |
27.SK4014L80SHRB |
SK40 |
14 |
80 |
27.SK4014L120SHRB |
SK40 |
14 |
120 |
27.SK4014L160SHRB |
SK40 |
14 |
160 |
27.SK4016L80SHRB |
SK40 |
16 |
80 |
27.SK4016L120SHRB |
SK40 |
16 |
120 |
27.SK4016L160SHRB |
SK40 |
16 |
160 |
27.SK4018L80SHRB |
SK40 |
18 |
80 |
27.SK4018L120SHRB |
SK40 |
18 |
120 |
27.SK4018L160SHRB |
SK40 |
18 |
160 |
27.SK4020L80SHRB |
SK40 |
20 |
80 |
27.SK4020L120SHRB |
SK40 |
20 |
120 |
27.SK4020L160SHRB |
SK40 |
20 |
160 |
27.SK4025L100SHRB |
SK40 |
25 |
100 |
27.SK4025L120SHRB |
SK40 |
25 |
120 |
27.SK4025L160SHRB |
SK40 |
25 |
160 |
27.SK4032L100SHRB |
SK40 |
32 |
100 |
27.SK4032L120SHRB |
SK40 |
32 |
120 |
27.SK4032L160SHRB |
SK40 |
32 |
160 |
27.SK5003L80SHRB |
SK50 |
3 |
80 |
27.SK5004L80SHRB |
SK50 |
4 |
80 |
27.SK5004L160SHRB |
SK50 |
4 |
160 |
27.SK5005L80SHRB |
SK50 |
5 |
80 |
27.SK5005L160SHRB |
SK50 |
5 |
160 |
27.SK5006L80SHRB |
SK50 |
6 |
80 |
27.SK5006L160SHRB |
SK50 |
6 |
160 |
27.SK5006L200SHRB |
SK50 |
6 |
200 |
27.SK5008L80SHRB |
SK50 |
8 |
80 |
27.SK5008L160SHRB |
SK50 |
8 |
160 |
27.SK5008L200SHRB |
SK50 |
8 |
200 |
27.SK5010L80SHRB |
SK50 |
10 |
80 |
27.SK5010L160SHRB |
SK50 |
10 |
160 |
27.SK5010L200SHRB |
SK50 |
10 |
200 |
27.SK5012L80SHRB |
SK50 |
12 |
80 |
27.SK5012L160SHRB |
SK50 |
12 |
160 |
27.SK5012L200SHRB |
SK50 |
12 |
200 |
27.SK5014L80SHRB |
SK50 |
14 |
80 |
27.SK5014L160SHRB |
SK50 |
14 |
160 |
27.SK5014L200SHRB |
SK50 |
14 |
200 |
27.SK5016L80SHRB |
SK50 |
16 |
80 |
27.SK5016L160SHRB |
SK50 |
16 |
160 |
27.SK5016L200SHRB |
SK50 |
16 |
200 |
27.SK5018L80SHRB |
SK50 |
18 |
80 |
27.SK5018L160SHRB |
SK50 |
18 |
160 |
27.SK5018L200SHRB |
SK50 |
18 |
200 |
27.SK5020L80SHRB |
SK50 |
20 |
80 |
27.SK5020L160SHRB |
SK50 |
20 |
160 |
27.SK5020L200SHRB |
SK50 |
20 |
200 |
27.SK5025L100SHRB |
SK50 |
25 |
100 |
27.SK5025L160SHRB |
SK50 |
25 |
160 |
27.SK5025L200SHRB |
SK50 |
25 |
200 |
27.SK5032L100SHRB |
SK50 |
32 |
100 |
27.SK5032L160SHRB |
SK50 |
32 |
160 |
27.SK5032L200SHRB |
SK50 |
32 |
200 |
|
Термозажимные патроны EWS (WSW) для закрепления инструмента с хвостовиком BT по JIS B 6339 (MAS 403 BT)
|
 |
Термозажимной патрон EWS (WSW) с хвостовиком BT. Ø 3, 4, 5 с допуском h4 и Ø 6 - Ø 32 допуском h6. Форма AD/B. |
Артикул |
BT |
d |
A |
27.BT3003L80SHR |
BT30 |
3 |
80 |
27.BT3004L80SHR |
BT30 |
4 |
80 |
27.BT3005L80SHR |
BT30 |
5 |
80 |
27.BT3006L80SHR |
BT30 |
6 |
80 |
27.BT3008L80SHR |
BT30 |
8 |
80 |
27.BT3010L90SHR |
BT30 |
10 |
90 |
27.BT3012L90SHR |
BT30 |
12 |
90 |
27.BT3014L90SHR |
BT30 |
14 |
90 |
27.BT3016L90SHR |
BT30 |
16 |
90 |
27.BT3018L90SHR |
BT30 |
18 |
90 |
27.BT3020L90SHR |
BT30 |
20 |
90 |
27.BT3025L100SHR |
BT30 |
25 |
100 |
27.BT4003L80SHRB |
BT40 |
3 |
80 |
27.BT4004L80SHRB |
BT40 |
4 |
80 |
27.BT4005L80SHRB |
BT40 |
5 |
80 |
27.BT4006L90SHRB |
BT40 |
6 |
90 |
27.BT4006L120SHRB |
BT40 |
6 |
120 |
27.BT4006L160SHRB |
BT40 |
6 |
160 |
27.BT4008L90SHRB |
BT40 |
8 |
90 |
27.BT4008L120SHRB |
BT40 |
8 |
120 |
27.BT4008L160SHRB |
BT40 |
8 |
160 |
27.BT4010L90SHRB |
BT40 |
10 |
90 |
27.BT4010L120SHRB |
BT40 |
10 |
120 |
27.BT4010L160SHRB |
BT40 |
10 |
160 |
27.BT4012L90SHRB |
BT40 |
12 |
90 |
27.BT4012L120SHRB |
BT40 |
12 |
120 |
27.BT4012L160SHRB |
BT40 |
12 |
160 |
27.BT4014L90SHRB |
BT40 |
14 |
90 |
27.BT4014L120SHRB |
BT40 |
14 |
120 |
27.BT4014L160SHRB |
BT40 |
14 |
160 |
27.BT4016L90SHRB |
BT40 |
16 |
90 |
27.BT4016L120SHRB |
BT40 |
16 |
120 |
27.BT4016L160SHRB |
BT40 |
16 |
160 |
27.BT4018L90SHRB |
BT40 |
18 |
90 |
27.BT4018L120SHRB |
BT40 |
18 |
120 |
27.BT4018L160SHRB |
BT40 |
18 |
160 |
27.BT4020L90SHRB |
BT40 |
20 |
90 |
27.BT4020L120SHRB |
BT40 |
20 |
120 |
27.BT4020L160SHRB |
BT40 |
20 |
160 |
27.BT4025L100SHRB |
BT40 |
25 |
100 |
27.BT4025L120SHRB |
BT40 |
25 |
120 |
27.BT4025L160SHRB |
BT40 |
25 |
160 |
27.BT4032L160SHRB |
BT40 |
32 |
160 |
27.BT5004L100SHRB |
BT50 |
4 |
100 |
27.BT5005L100SHRB |
BT50 |
5 |
100 |
27.BT5006L100SHRB |
BT50 |
6 |
100 |
27.BT5006L160SHRB |
BT50 |
6 |
160 |
27.BT5006L200SHRB |
BT50 |
6 |
200 |
27.BT5008L100SHRB |
BT50 |
8 |
100 |
27.BT5008L160SHRB |
BT50 |
8 |
160 |
27.BT5008L200SHRB |
BT50 |
8 |
200 |
27.BT5010L100SHRB |
BT50 |
10 |
100 |
27.BT5010L160SHRB |
BT50 |
10 |
160 |
27.BT5010L200SHRB |
BT50 |
10 |
200 |
27.BT5012L100SHRB |
BT50 |
12 |
100 |
27.BT5012L160SHRB |
BT50 |
12 |
160 |
27.BT5012L200SHRB |
BT50 |
12 |
200 |
27.BT5014L100SHRB |
BT50 |
14 |
100 |
27.BT5014L160SHRB |
BT50 |
14 |
160 |
27.BT5014L200SHRB |
BT50 |
14 |
200 |
27.BT5016L100SHRB |
BT50 |
16 |
100 |
27.BT5016L160SHRB |
BT50 |
16 |
160 |
27.BT5016L200SHRB |
BT50 |
16 |
200 |
27.BT5018L110SHRB |
BT50 |
18 |
110 |
27.BT5018L160SHRB |
BT50 |
18 |
160 |
27.BT5018L200SHRB |
BT50 |
18 |
200 |
27.BT5020L110SHRB |
BT50 |
20 |
110 |
27.BT5020L160SHRB |
BT50 |
20 |
160 |
27.BT5020L200SHRB |
BT50 |
20 |
200 |
27.BT5025L120SHRB |
BT50 |
25 |
120 |
27.BT5025L160SHRB |
BT50 |
25 |
160 |
27.BT5025L200SHRB |
BT50 |
25 |
200 |
27.BT5032L120SHRB |
BT50 |
32 |
120 |
27.BT5032L160SHRB |
BT50 |
32 |
160 |
|

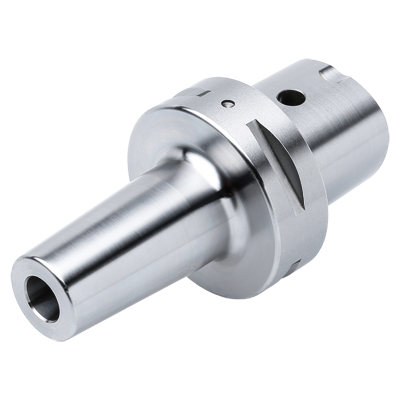

Термозажимные патроны EWS (WSW) для закрепления инструмента с хвостовиком HSK-A по DIN 69893
|
 |
Термозажимной патрон EWS (WSW) с хвостовиком HSK-A. Ø 3, 4, 5 с допуском h4 и Ø 6 - Ø 32 допуском h6. |
Артикул |
HSK |
d |
A |
27.HSK63A03L80SHR |
A63 |
3 |
80 |
27.HSK63A03L120SHR |
A63 |
3 |
120 |
27.HSK63A03L160SHR |
A63 |
3 |
160 |
27.HSK63A04L80SHR |
A63 |
4 |
80 |
27.HSK63A04L120SHR |
A63 |
4 |
120 |
27.HSK63A04L160SHR |
A63 |
4 |
160 |
27.HSK63A05L80SHR |
A63 |
5 |
80 |
27.HSK63A05L120SHR |
A63 |
5 |
120 |
27.HSK63A05L160SHR |
A63 |
5 |
160 |
27.HSK63A06L80SHR |
A63 |
6 |
80 |
27.HSK63A06L120SHR |
A63 |
6 |
120 |
27.HSK63A06L160SHR |
A63 |
6 |
160 |
27.HSK63A08L80SHR |
A63 |
8 |
80 |
27.HSK63A08L120SHR |
A63 |
8 |
120 |
27.HSK63A08L160SHR |
A63 |
8 |
160 |
27.HSK63A10L85SHR |
A63 |
10 |
85 |
27.HSK63A10L120SHR |
A63 |
10 |
120 |
27.HSK63A10L160SHR |
A63 |
10 |
160 |
27.HSK63A12L90SHR |
A63 |
12 |
90 |
27.HSK63A12L120SHR |
A63 |
12 |
120 |
27.HSK63A12L160SHR |
A63 |
12 |
160 |
27.HSK63A14L90SHR |
A63 |
14 |
90 |
27.HSK63A14L120SHR |
A63 |
14 |
120 |
27.HSK63A14L160SHR |
A63 |
14 |
160 |
27.HSK63A16L95SHR |
A63 |
16 |
95 |
27.HSK63A16L120SHR |
A63 |
16 |
120 |
27.HSK63A16L160SHR |
A63 |
16 |
160 |
27.HSK63A18L95SHR |
A63 |
18 |
95 |
27.HSK63A18L120SHR |
A63 |
18 |
120 |
27.HSK63A18L160SHR |
A63 |
18 |
160 |
27.HSK63A20L100SHR |
A63 |
20 |
100 |
27.HSK63A20L120SHR |
A63 |
20 |
120 |
27.HSK63A20L160SHR |
A63 |
20 |
160 |
27.HSK63A25L115SHR |
A63 |
25 |
115 |
27.HSK63A32L120SHR |
A63 |
25 |
120 |
27.HSK63A25L160SHR |
A63 |
25 |
160 |
27.HSK63A32L120SHR |
A63 |
32 |
120 |
27.HSK63A32L160SHR |
A63 |
32 |
160 |
27.HSK100A04L85SHR |
A100 |
4 |
85 |
27.HSK100A05L85SHR |
A100 |
5 |
85 |
27.HSK100A06L85SHR |
A100 |
6 |
85 |
27.HSK100A06L120SHR |
A100 |
6 |
120 |
27.HSK100A06L160SHR |
A100 |
6 |
160 |
27.HSK100A08L85SHR |
A100 |
8 |
85 |
27.HSK100A08L120SHR |
A100 |
8 |
120 |
27.HSK100A08L160SHR |
A100 |
8 |
160 |
27.HSK100A10L90SHR |
A100 |
10 |
90 |
27.HSK100A10L120SHR |
A100 |
10 |
120 |
27.HSK100A10L160SHR |
A100 |
10 |
160 |
27.HSK100A12L95SHR |
A100 |
12 |
95 |
27.HSK100A12L120SHR |
A100 |
12 |
120 |
27.HSK100A12L160SHR |
A100 |
12 |
160 |
27.HSK100A14L95SHR |
A100 |
14 |
95 |
27.HSK100A14L120SHR |
A100 |
14 |
120 |
27.HSK100A14L160SHR |
A100 |
14 |
160 |
27.HSK100A16L100SHR |
A100 |
16 |
100 |
27.HSK100A16L120SHR |
A100 |
16 |
120 |
27.HSK100A16L160SHR |
A100 |
16 |
160 |
27.HSK100A18L100SHR |
A100 |
18 |
100 |
27.HSK100A18L120SHR |
A100 |
18 |
120 |
27.HSK100A18L160SHR |
A100 |
18 |
160 |
27.HSK100A20L105SHR |
A100 |
20 |
105 |
27.HSK100A20L120SHR |
A100 |
20 |
120 |
27.HSK100A20L160SHR |
A100 |
20 |
160 |
27.HSK100A25L120SHR |
A100 |
25 |
120 |
27.HSK100A25L160SHR |
A100 |
25 |
160 |
27.HSK100A32L120SHR |
A100 |
32 |
120 |
27.HSK100A32L160SHR |
A100 |
32 |
160 |
27.HSK100A40L150SHR |
A100 |
40 |
150 |
27.HSK100A50L150SHR |
A100 |
50 |
150 |
|
Термозажимные патроны EWS (WSW) для закрепления инструмента с хвостовиком CAPTO по ISO 26623-1
|
 |
Термозажимной патрон EWS (WSW) с хвостовиком CAPTO. Ø 3, 4, 5 с допуском h4 и Ø 6 - Ø 32 допуском h6. |
Артикул |
PSC |
D1 |
L |
27.C510L80SHR |
C5 |
10 |
80 |
27.C512L80SHR |
C5 |
12 |
80 |
27.C514L85SHR |
C5 |
14 |
85 |
27.C518L85SHR |
C5 |
18 |
85 |
27.C520L85SHR |
C5 |
20 |
85 |
27.C525L90SHR |
C5 |
25 |
90 |
27.C532L95SHR |
C5 |
32 |
95 |
27.C606L80SHR |
C6 |
6 |
80 |
27.C608L80SHR |
C6 |
8 |
80 |
27.C610L80SHR |
C6 |
10 |
80 |
27.C612L80SHR |
C6 |
12 |
80 |
27.C614L85SHR |
C6 |
14 |
85 |
27.C616L85SHR |
C6 |
16 |
85 |
27.C618L85SHR |
C6 |
18 |
85 |
27.C620L85SHR |
C6 |
20 |
85 |
27.C625L90SHR |
C6 |
25 |
90 |
27.C632L95SHR |
C6 |
32 |
95 |
|
|
|
|
Поделиться:
