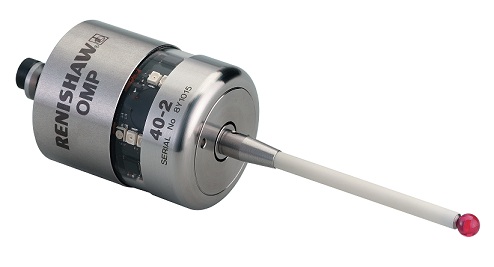

Компактный контактный датчик Renishaw OMP40-2

Датчик ОМР40-2 специально предназначен для малогабаритных обрабатывающих центров и получающих всё большее распространение станков для скоростной механической обработки с малогабаритными шпинделями типа HSK и малогабаритными конусными шпинделями.

В OMP40-2 применяется модулированная передаче сигнала с использованием приёмников OMI-2, OMI-2T и OMM-2, чтоб обеспечивает повышенную защиту от световых помех.

Также поставляется модификация OMP40M, которая может применяться для измерения элементов деталей, которые недоступны с использованием стандартного OMP40-2. Он допускает применение адаптеров, удлинителей и контактных датчиков LP2 производства Renishaw.

Особенности и преимущества OMP40-2

• Сверхкомпактный - всего Ø40 мм и 50 мм в длину
• Миниатюризированная электроника с бескомпромиссными характеристиками точности
• Упрощённая процедура установки - идеально подходит для модернизации
• Долговечность элементов питания, минимальное время простоя, высокая экономичность
• Устойчивость к ударам и вибрациям
• Совместимость с системой с двумя датчиками

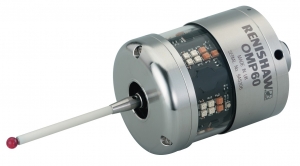

Контактный датчик Renishaw OMP60
Датчик OMP60 является представителем нового поколения станочных датчиков с оптической передачей данных, которые совместимы со всеми приёмниками оптического сигнала Renishaw (как снятыми с производства, так и новыми). Он позволяет реализовать преимущества контактных измерений на разнообразных обрабатывающих центрах и токарно-фрезерных станках, сэкономить до 90% времени, затрачиваемого на наладку, снизить процент брака, уменьшить затраты на зажимные приспособления и улучшить контроль процесса обработки.

Renishaw рекомендует применять OMP60 с приёмниками OMI-2, OMI-2T и OMM-2 в режиме модулируемого сигнала, хотя OMP60 также совместим с существующими приёмниками OMI иOMM / MI 12, которые работают по устаревшим протоколам. Это означает, что пользователи MP7, MP8, MP9 и MP10 могут применять OMP60, используя преимущества новейших технологий.

Также поставляется модификация OMP60M, которая может применяться для измерения элементов деталей, которые недоступны с использованием стандартного OMP60. Он допускает применение адаптеров, удлинителей и контактных датчиков LP2 производства Renishaw.
Особенности и преимущества OMP60

• Компактный датчик размером Ø63 мм x 76 мм в длину
• Передача инфракрасного сигнала в диапазоне 360º на расстояние до 6 м
• Подавление оптических помех при использовании OMI-2, OMI-2T или OMM-2
• Простая установка и настройка
• Различные способы включения/выключения
• Обратная совместимость с существующими приёмниками Renishaw
• Применение широко распространённых элементов питания AA

Компактный прецизионный контактный датчик Renishaw OMP400

OMP400 - сверхкомпактный датчик, идеально подходящий для малых и средних обрабатывающих центров. Он сочетает в себе принципы миниатюризации сверхуспешного датчика OMP40 с новыми достижениями в технологиях тензометрии, впервые применёнными в высокоточном датчике Renishaw MP700.

Присоединённые к основанию тензодатчики измеряют малейшие перемещения щупа, что делает всю систему чрезвычайно чувствительной.

Новаторская технология RENGAGE™, применённая в OMP400, обеспечивает непревзойдённые характеристики 3х-мерных измерений. Применяйте OMP400 вместе с Renishaw OMV для эффективного контроля размеров деталей на станке при обработке контурных поверхностей или сложных форм.

Особенности и преимущества OMP400

• Запатентованная технология RENGAGE™ обеспечивает непревзойдённую эффективность 3х-мерных измерений.
• Щупы увеличенной длины могут применяться без существенного снижения характеристик датчика
• Совместимость со всеми существующими интерфейсами приёма сигнала Renishaw (modulated: OMI-2T, OMI-2C, OMI-2and OSI/OMM-2; традиционные: OMI)
• OMP400 задаёт новые стандарты надёжности - герметичная конструкция OMP400 отвечает стандарту IPX8 и способна сопротивляться самым тяжёлым условиям, которые могут встречаться в станках

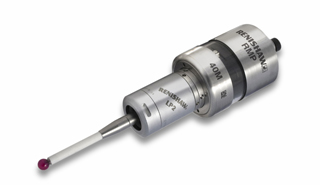

Контактные датчики Renishaw LP2 и LP2H

Датчики LP2, LP2H и LP2DD могут использоваться в оптических, радио или проводных системах. Оптическая передача/радиопередача наилучшим образом подходит при переоснащении на месте эксплуатации и установке дополнительного оборудования.

Для применения оптической передачи/радиопередачи данных требуются модели OMP40M, OMP60M, RMP40M или RMP60M. Они пригодны для решения разнообразных задач в соответствии с размерами станка, но обладают сходной функциональностью. Включение и выключение датчиков осуществляется по командам M-кода, или же включение может выполняться по M-коду, а выключение - по встроенному таймеру.

Интерфейсный блок HSI обеспечивает обработку сигналов, передаваемых между датчиком и системой ЧПУ.

• LP2 - это стандартный измерительный датчик для токарных станков. Благодаря компактному корпусу, он пригоден для измерения элементов обрабатываемых деталей с ограниченным доступом.
• LP2H предназначен для работы в тяжёлых условиях, когда нештатные срабатывания могут быть вызваны вибрацией станка или если имеются затруднения при расположении щупа.
• LP2DD содержит узел диафрагмы изменённой конструкции, что делает его идеальным для шлифовальных станков и других задач с большим количеством пыли в смазочно-охлаждающей жидкости.

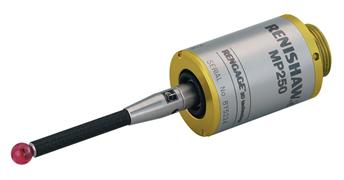

Контактный датчик для шлифовальных станков MP250

MP250 компании Renishaw представляет собой сверх-компактный контактный датчик для шлифовальных станков, который даёт принципиально новый уровень точности измерений геометрии трёхмерных деталей, и одновременно обеспечивает все преимущества обычных контактных измерений: снижение времени наладки, уменьшение объёма брака и улучшение управления процессом обработки.
В MP250 применяется проводное соединение с системой ЧПУ станка с использованием специально разработанного интерфейса HSI.

Он обладает непревзойдённым сочетанием таких характеристик, как габариты, точность, надёжность и прочность, что даёт возможность снизить время наладки, уменьшить затраты на крепёжные приспособления, сократить объем брака и усовершенствовать управление процессом обработки.

MP250 также может использоваться с устройством HPGA (прецизионный универсальный манипулятор) компании Renishaw.

Особенности системы

• Высокая точность
• Патентованная технология тензометрических измерений Rengage™ со сверхмалым разбросом рабочего хода обеспечивает высокую точность даже при использовании длинного щупа.
• Высокая воспроизводимость
• Улучшенная воспроизводимость во всех направлениях измерения по сравнению со стандартными датчиками.
• Сверхкомпактность
• Благодаря размерам Ø25 мм x 40 мм в длину, MP250 идеально подходит для применения в шлифовальных станках с ограниченным пространством.
• Прочность и надёжность
• Renishaw MP250 устанавливает новые стандарты надёжности и предназначен для работы в самых тяжёлых условиях.

Компактный контактный датчик Renishaw OLP40

Сверхкомпактный контактный триггерный 3D датчик с оптической передачей сигнала, специально предназначенный для установки заготовки и контроля её обработки на токарных и шлифовальных станках.
Совместимость со всеми существующими приёмниками оптических сигналов Renishaw позволяет пользователям легко модернизировать существующие установки.
Особенности и преимущества:

• Испытанная на практике кинематическая конструкция.
• Исключительная защита от световых помех и передача модулированного оптического сигнала.
• Приём и передача сигналов в пределах 360°.
• Сверхкомпактная конструкция.
• Повышенная защита от воздействия окружающей среды. Повторяемость 1 мкм (2σ).

Компактный контактный датчик Renishaw RMP40

Датчик RMP40 объединяет в себя миниатюрность модели OMP40-2 с возможностью радиопередачи сигнала, используемой в моделях RMP60 и RMP600. Он работает в частотном диапазоне 2,4 ГГц, соответствующем нормативам по использованию радиочастот в разных странах мира, и совместим со всеми интерфейсами/приёмниками Renishaw.

Благодаря RMP40, для обрабатывающих центров, оснащённых малогабаритными шпинделями HSK и конусными шпинделями, теперь стали доступны все преимущества использования технологии радиопередачи FHSS. Он идеально подходит для многокоординатных фрезерных станков, где не всегда удаётся разместить измерительный датчик и интерфейсное устройство на линии прямой видимости.

Особенности и преимущества

• Испытанная на практике кинематическая конструкция.
• Безопасная передача широкополосных сигналов по методу частотных скачков (технология FHSS).
• Признанный во всём мире диапазон частот 2,4 ГГц – соответствует нормативным требованиям к радиосвязи на всех крупных рынках.
• Сверхкомпактная конструкция.
• Повторяемость 1 мкм (2σ).

Компактный контактный датчик Renishaw RLP40

Небольшой по размеру высокочастотный датчик RLP40, устанавливаемый в револьверную головку, предназначен для настройки и измерения размеров деталей на токарных обрабатывающих центрах.
Прочная сверхкомпактная конструкция и безопасная передача широкополосных сигналов по методу частотных скачков (FHSS) делают датчик RLP40 пригодным для использования в жёстких атмосферных условиях. Выпускается с разнообразными методами активации, разными регулируемыми усилиями срабатывания и вариантами срабатывания.
Особенности и преимущества:

• Испытанная на практике кинематическая конструкция.
• Безопасная передача широкополосных сигналов по методу частотных скачков (технология FHSS).
• Признанный во всём мире диапазон частот 2,4 ГГц – соответствует нормативным требованиям к радиосвязи на всех крупных рынках.
• Сверхкомпактная конструкция.
• Повышенная защита от воздействия окружающей среды. Повторяемость 1 мкм (2σ).

Прецизионный контактный датчик Renishaw RMP600

RMP600 – это компактный высокоточный контактный датчик с передачей сигналов по радиоканалу. Этот датчик предоставляет возможность выполнять автоматизированную стройку на технологическую операцию, а также производить 3D измерения деталей сложной геометрической формы на обрабатывающих центрах и многоцелевых станках любых размеров.
В RMP600 успешно сочетаются запатентованная технология тензометрии и уникальная система радиопередачи широкополосных сигналов по методу частотных скачков.

Особенности и преимущества:

• RENGAGE™ – испытанная на практике и запатентованная технология.
• Безопасная передача широкополосных сигналов по методу частотных скачков (технология FHSS).
• Признанный во всём мире диапазон частот 2,4 ГГц – соответствует нормативным требованиям к радиосвязи на всех крупных рынках.
• Компактная конструкция.
• 3D-измерения – идеальны для 5-осевых станков.
• Повторяемость 0,25 мкм (2σ).

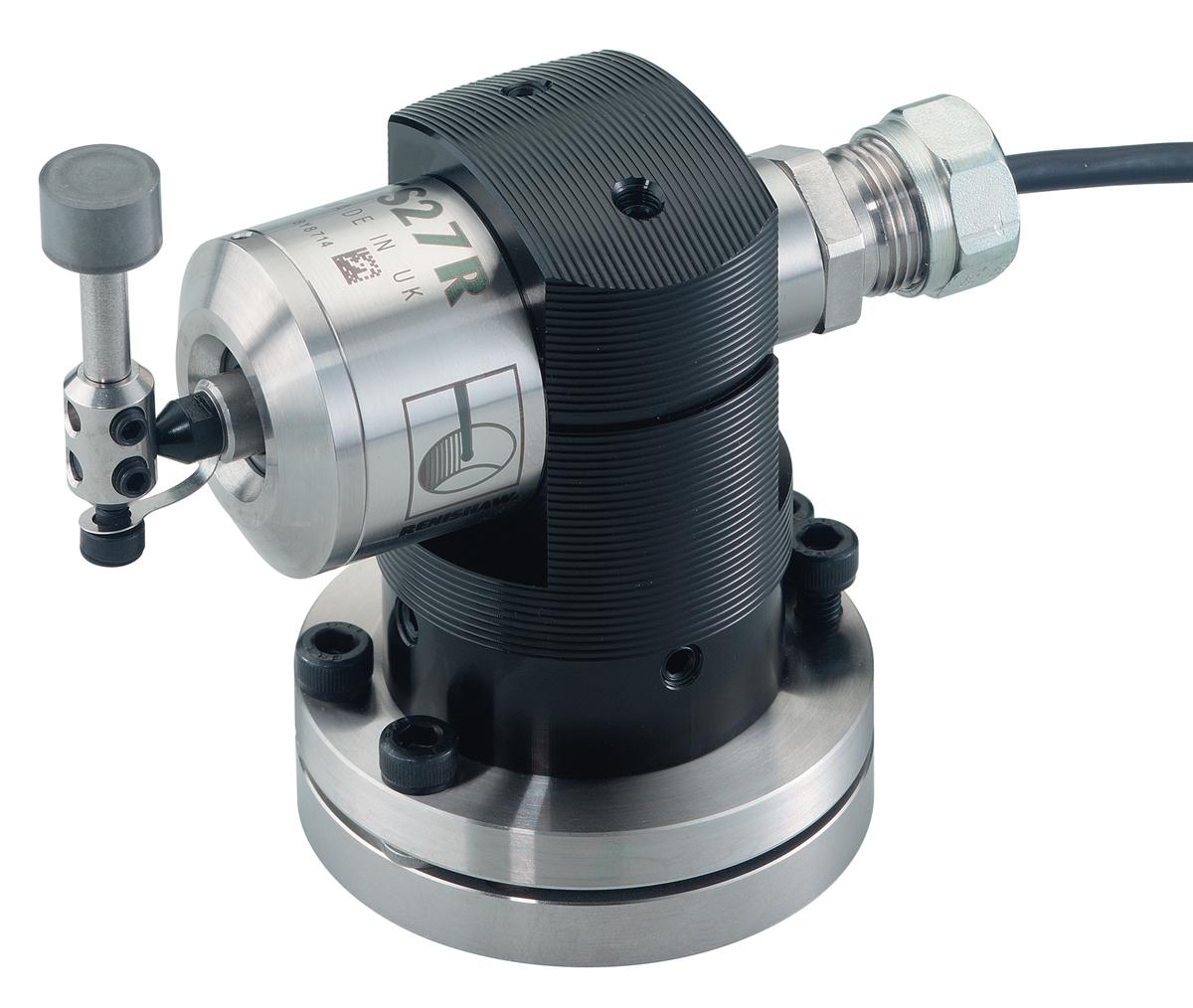

Контактный датчик Renishaw TS27R для наладки инструмента

TS27R, установленный на столе станка. Позволяет установить длину и диаметр вращающегося инструмента, а также определить, не сломан ли инструмент.
Как и другие проводные измерительные системы Renishaw, TS27R требует наличия интерфейса MI 8 или HSI для преобразования сигналов датчика в форму, которая может системой ЧПУ станка.

Особенности и преимущества:

• Испытанная на практике кинематическая конструкция.
• Помехоустойчивая передача сигнала по кабелю.
• Недорогой датчик для наладки инструмента на различных обрабатывающих центрах.
• Повторяемость 1,00 мкм (2σ).
