Патроны, оправки Vertex
 |

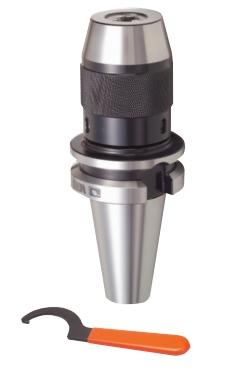

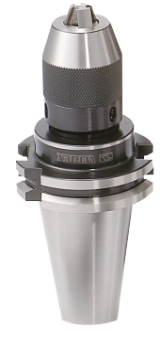

Сверлильный патрон Vertex серии BT/APU Сверлильный патрон Vertex серии BT/APU примененяется на фрезерных и сверлильных станках. Имеет хвостовик типа BT. |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

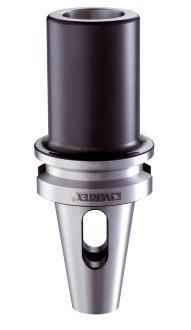

Патроны Vertex серии BT/Морзе или иначе переходники Vertex с конуса BT на конус Морзе. Патроны Vertex серии BT/Морзе или иначе переходники Vertex с конуса BT на конус Морзе. В номенклатуре представлены патроны (переходники) для конусов Морзе МТ1—МТ5. Конус Морзе – одно из самых широко применяемых креплений инструмента. Подразделяется на восемь размеров, которые определяются стандартами ISO 296, DIN 228, а также российским ГОСТ 25557-2006 (Конусы инструментальные. Основные размеры.). Существует различные исполнения хвостовика конуса: с лапкой, с резьбой. Инструмент с лапкой фиксируется в патроне (шпинделе) заклиниванием этой лапки, для чего в хвостовике патрона есть соответствующий паз. Лапка предназначена для облегчения выбивания конуса из патрона (шпинделя) и предотвращения проворачивания. |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

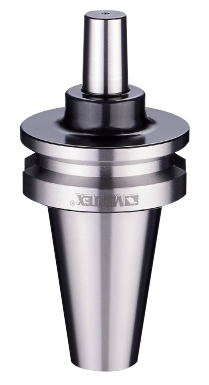

Оправка Vertex для конуса Jacobs Оправка Vertex для конуса Jacobs |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Оправка для штанг Vertex Оправка Vertex используется для крепления штанги с индикатором. Для закрепления штанги оправка имеет отверстие с резьбой М8. |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Тестовая оправка Vertex Тестовая оправка Vertex |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Патроны Vertex серии BT с боковым креплением Патроны Vertex серии BT с боковым креплением — предназначены для надежного крепления инструмента с лысками (инструмент с Weldon-хвостовиком). Патроны Weldon имеют хвостовик типа BT (MAS403). Зажатие осуществляет закручиванием винта, винт упирается в площадку лыски, надежно фиксируя инструмент. Применение данного типа патронов имеет как достоинства, так и недостатки. Достоинства: большая, по сравнению с цанговым патроном, жесткость, простота. Недостатки: для инструментов с различным диаметром хвостовика нужны разные патроны. На практике инструмент с хвостовиком Weldon часто зажимают в другие типы патронов. При этом необходимо учитывать возможность возникновения некоторых проблем: — асимметрия инструмента с Weldon-хвостовиком увеличивает дисбаланс; — гидропатрон можно сломать, зажав в него инструмент с хвостовиком Weldon. Наиболее широко Weldon применяется для зажима инструментов с большим диаметром хвостовика (20 мм и более). Как правило это сверла, фрезы и расточки со сменными пластинами. Единственной альтернативой данной технологии в этой области являются модульные системы оснастки. |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

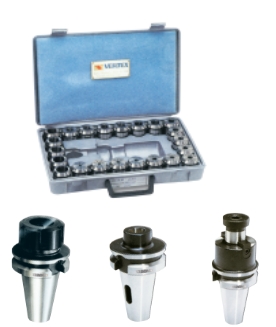

Набор оснастки Vertex VBT-30-0720 Высококачественная станочная оснастка для основных видов работ на станках фрезерной группы и пяти координатных фрезерных станков с инструментальным шпинделем BT40. В данный набор входит все необходимые патроны, штревели и цанги к ним, а датчик касания в комплекте идеально подойдет для привязки инструмента на станке. Набор оснастки Vertex включает: |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Набор оснастки Vertex VBT-30-1520 Высококачественная станочная оснастка для основных видов работ на станках фрезерной группы и пяти координатных фрезерных станков с инструментальным шпинделем BT40. В данный набор входит все необходимые патроны, штревели и цанги к ним, а датчик касания в комплекте идеально подойдет для привязки инструмента на станке. Набор оснастки Vertex включает: 1 Патрон BT30-ER20-60 6 шт. |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Набор оснастки Vertex VBT-40-1532 Высококачественная станочная оснастка для основных видов работ на станках фрезерной группы и пяти координатных фрезерных станков с инструментальным шпинделем BT40. В данный набор входит все необходимые патроны, штревели и цанги к ним, а датчик касания в комплекте идеально подойдет для привязки инструмента на станке. Набор оснастки Vertex включает: 1 Патрон BT40-ER32-70 3 шт. |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Набор оснастки Vertex VBT-40-2432 Высококачественная станочная оснастка для основных видов работ на станках фрезерной группы и пяти координатных фрезерных станков с инструментальным шпинделем BT40. В данный набор входит все необходимые патроны, штревели и цанги к ним, а датчик касания в комплекте идеально подойдет для привязки инструмента на станке. Набор оснастки Vertex включает: 1 Патрон BT40-ER32-70 4 шт. |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

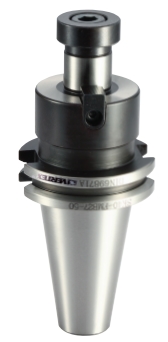

Оправки Vertex для торцевых фрез серии SK. Оправки Vertex для торцевых фрез серии SK. Предназначены для закрепления торцевых фрез с поперечным шпоночным пазом. Оправки для насадных фрез рассчитаны на установку фрез с посадочными диаметрами в миллиметрах (тип FMB). Применяются на фрезерных станках с ЧПУ, обрабатывающих центрах. |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

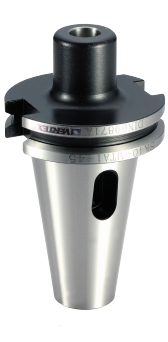

Патроны Vertex серии SK/Морзе (переходники Vertex с конуса SK на конус Морзе). Патроны Vertex серии SK/Морзе или иначе переходники с конуса SK на конус Морзе. Предназначены для зажима инструмента с хвостовиком конус Морзе с лапкой. В номенклатуре представлены патроны (переходники) для конусов Морзе МТ1-МТ4. Конус Морзе - одно из самых широко применяемых креплений инструмента. Подразделяется на восемь размеров, которые определяются стандартами ISO 296, DIN 228, а также российским ГОСТ 25557-2006 (Конусы инструментальные. Основные размеры.). Существует различные исполнения хвостовика конуса: с лапкой, с резьбой. Инструмент с лапкой фиксируется в патроне (шпинделе) заклиниванием этой лапки, для чего в хвостовике патрона есть соответствующий паз. Лапка предназначена для облегчения выбивания конуса из патрона (шпинделя) и предотвращения проворачивания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

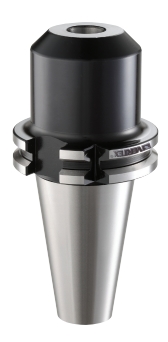

Патроны Vertex серии SK Патроны Vertex серии SK — предназначены для надежного крепления инструмента (инструмент с Weldon-хвостовиком). Патроны Weldon имеют хвостовик типа SK (DIN 69871 A). На практике инструмент с хвостовиком Weldon часто зажимают в другие типы патронов. При этом необходимо учитывать возможность возникновения некоторых проблем: — асимметрия инструмента с Weldon-хвостовиком увеличивает дисбаланс; — гидропатрон можно сломать, зажав в него инструмент с хвостовиком Weldon. Наиболее широко Weldon применяется для зажима инструментов с большим диаметром хвостовика (20 мм и более). Как правило это сверла, фрезы и расточки со сменными пластинами. Единственной альтернативой данной технологии в этой области являются модульные системы оснастки. |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Сверлильный патрон Vertex серии SK/APU Сверлильный патрон Vertex серии SK/APU примененяется на фрезерных и сверлильных станках. Имеет хвостовик типа SK. |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Оправка Vertex для торцевой фрезы CAT-FMA Оправка Vertex для торцевой фрезы CAT-FMA |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Патрон Vertex с боковым креплением CAT-SL Патрон Vertex с боковым креплением CAT-SL |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Патрон Vertex серии CAT для крепления инструментас конусом Морзе Патрон Vertex серии CAT для крепления инструментас конусом Морзе |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Цанговые патроны Vertex серии HSK/ER (с полым хвостовиком) Цанговые патроны Vertex серии HSK/ER (с полым хвостовиком) - высококачественные, надежные цанговые патроны с хвостовиком типа HSK (DIN69893 A/ISO12164-1). Цанговые патроны предназначены для зажима и центрирования осевого инструмента с цилиндрическим хвостовиком в цанги типа ER по DIN 6499. Применяются на фрезерных станках с ЧПУ, обрабатывающих центрах. Цанговые патроны с хвостовиком HSK подходят для высокоскоростной обработки, имеют высокую точность повторяемости и устанавливаются в шпиндель станка без штревеля(затяжного винта). Особенности: • Возможна ручная смена инструмента благодаря отверстию в конусе • G6.3 / 10000 об/мин |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Цанговые патроны Vertex серии HSK/OZ (с полым хвостовиком) Цанговые патроны Vertex серии HSK/OZ (с полым хвостовиком) - высококачественные, надежные цанговые патроны с хвостовиком типа HSK (DIN69893 AISO12164-1). Предназначены для зажима и центрирования осевого инструмента с цилиндрическим хвостовиком в цанги типа OZ по DIN 6388. Применяются на фрезерных станках с ЧПУ, обрабатывающих центрах. Цанговые патроны с хвостовиком HSK подходят для высокоскоростной обработки, имеют высокую точность повторяемости и устанавливаются в шпиндель станка без штревеля(затяжного винта). Особенности: • Возможна ручная смена инструмента благодаря отв-ю в конусе • G6.3 / 10000 об/мин |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Патроны Vertex серии HSK/Конус Морзе (Переходники Vertex с конуса НSK на конус Морзе). Патроны Vertex серии HSK/Конус Морзе или иначе переходники с конуса НSK на конус Морзе. Предназначены для зажима инструмента с хвостовиком конус Морзе с лапкой. В номенклатуре представлены патроны (переходники) для конусов Морзе МТA1-МТA5. Конус Морзе - одно из самых широко применяемых креплений инструмента. Подразделяется на восемь размеров, которые определяются стандартами ISO 296, DIN 228, а также российским ГОСТ 25557-2006 (Конусы инструментальные. Основные размеры.). Существует различные исполнения хвостовика конуса: с лапкой, с резьбой. Инструмент с лапкой фиксируется в патроне (шпинделе) заклиниванием этой лапки, для чего в хвостовике патрона есть соответствующий паз. Лапка предназначена для облегчения выбивания конуса из патрона (шпинделя) и предотвращения проворачивания Особенности: • G6.3 / 10000 об/мин |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Оправки Vertex серии HSK для торцевых фрез (тип FMA) Оправки Vertex серии HSK для торцевых фрез. Предназначены для закрепления торцевых фрез с поперечной шпоночным пазом. Оправки для насадных фрез рассчитаны на установку фрез с посадочными диаметрами в дюймах (тип FMA). Применяются на фрезерных станках с ЧПУ, обрабатывающих центрах. Оправки с хвостовиком HSK подходят для высокоскоростной обработки, имеют высокую точность повторяемости и устанавливаются в шпиндель станка без штревеля(затяжного винта). (стр. С56) Особенности: • Возможна ручная смена инструмента благодаря отверстию в конусе • G6.3 / 10000 об/мин |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Оправки Vertex серии HSK для торцевых фрез (тип FMB) Оправки Vertex серии HSK для торцевых фрез. Предназначены для закрепления торцевых фрез с поперечным шпоночным пазом. Оправки для насадных фрез рассчитаны на установку фрез с посадочными диаметрами в миллиметрах (тип FMB). Применяются на фрезерных станках с ЧПУ, обрабатывающих центрах. Оправки с хвостовиком HSK подходят для высокоскоростной обработки, имеют высокую точность повторяемости и устанавливаются в шпиндель станка без штревеля(затяжного винта). Особенности: • Возможна ручная смена инструмента благодаря отв-ю в конусе • G6.3 / 10000 об/мин |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Высокоскоростной тонкий цанговый патрон Vertex серии DC (MAS BT30/40) Высокоскоростной тонкий цанговый патрон Vertex серии DC (MAS BT30/40) (30000 об/мин) |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Цилиндрический хвостовик Vertex для тонкого цангового патрона DC Цилиндрический хвостовик Vertex для тонкого цангового патрона |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Цанговый патрон Vertex серии DC с набором цанг Цанговый патрон Vertex серии DC с набором цанг |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Высокоскоростной цанговый патрон Vertex серии UC Высокоскоростной цанговый патрон Vertex серии UC (15000 об/мин) |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

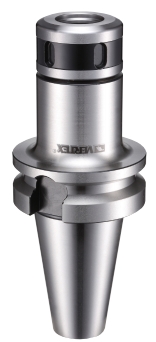

Цанговый патрон Vertex серии SK с хвостовиком типа BT Цанговый патрон Vertex серии SK с хвостовиком типа BT. ¬В патроне используется цанга SK-типа с углом конуса 8, что обеспечивает большую точность и силу зажима. ¬Сила зажима больше чем в цанговых патронах ER. -Предварительная балансировка до 15000 об/мин |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Цанговый патрон Vertex серии SK с хвостовиком типа BT с набором цанг Цанговый патрон Vertex серии SK с хвостовиком типа BT с набором цанг. Набор включает цанги SK-типа с углом конуса 8, что обеспечивает большую точность и силу зажима. ¬Сила зажима больше чем в цанговых патронах ER. ¬Предварительная балансировка до 15000 об/мин |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

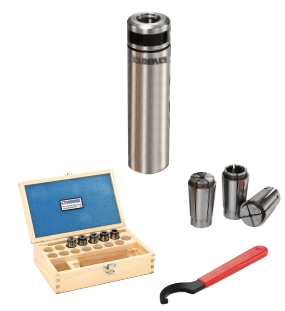

Цанговый патрон Vertex серии SK с цилиндрическим хвостовиком с набором цанг Цанговый патрон Vertex серии SK с цилиндрическим хвостовиком. В патроне используется цанга SK-типа с углом конуса 8, что обеспечивает большую точность и силу зажима. ¬Предварительная балансировка до 15000 об/мин |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Цанговый патрон Vertex серии SK с цилиндрическим хвостовиком Цанговый патрон Vertex серии SK с цилиндрическим хвостовиком с набором цанг. Набор включает цанги SK-типа, что обеспечивает большую точность и силу зажима. ¬ ¬Предварительная балансировка до 15000 об/мин |
|
 |
Угловые фрезерные головки Vertex обеспечивают возможность обработки детали под углом по отношению к оси шпинделя станка. Тип цанги - ER 20 (1-13 мм). Концентричность - 0,002 мм. Максимальная частота вращения – 6000 об./мин. Передаточное число - 1:1. Стандартные аксессуары: ключ 27 мм, ключ ER, гайка ER. |
|
