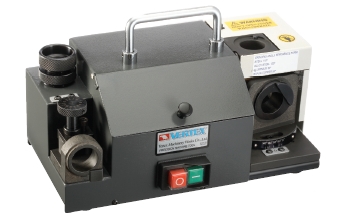

Прецизионные шлифовально-заточные станки Vertex серии VDG для переточки сверл. Станки VDG-13A и VDG-25 отличаются простотой использования, высокой скоростью заточки, высоким качеством шлифовки. Станок предназначен для прецизионной переточки сверл диаметром от 2 до 13 мм (VDG-13A) и от 12 до 25 мм (VDG-25).

Технические характеристики

Шлифовальные круги Vertex серии VDG используются для заточных станков VDG-13A, VDG-25, VDG-30

Технические характеристики

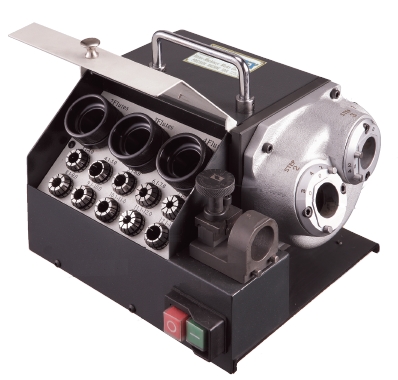

Прецизионный шлифовально-заточной станок Vertex серии VEG для переточки концевых фрез Станок предназначен для прецизионной переточки концевых фрез с количеством зубьев 2, 3, 4 диаметром от 4 до 13 мм. Отличается простотой использования, высокой скоростью заточки фрез, высоким качеством шлифовки. Мощность станка - 450 Вт. Скорость - 6000 оборотов/минуту. Электропитание - 110 В или 220 В, 50/60 Гц. Габариты - 320?260?300 мм. Масса - 17 кг. Затачиваемые осевые углы: угол подточки - 30° осевой вспомогательный задний угол - 20° угол поднутрения торцевой режущей кромки - 6° Стандартные аксессуары: набор цанг ER20 (10 шт. диам. 4, 5, 6, 7, 8, 9, 10, 11, 12, 13 мм); ключ - 1 шт.; шлифовальный круг SDC 300 для заточки фрез диам. 4-6 мм - 1 шт.; шлифовальный круг SDC 270 для заточки фрез диам. 7-13 мм - 1 шт.; набор для шлифовки квадратного типа для 4-зубых концевых фрез - 1 компл.; набор для шлифовки шестиугольного типа для 3-зубых концевых фрез - 1 компл.; набор для шлифовки параллельного типа для 2-зубых концевых фрез - 1 компл.

Технические характеристики

Шлифовальные круги Vertex серии VEG используются для заточных станков VEG-13A, VEG-25A

Технические характеристики

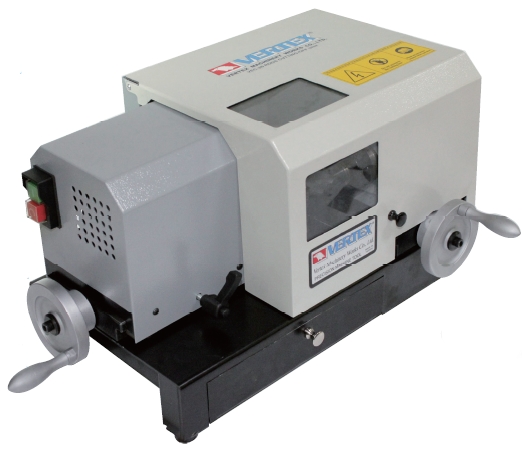

Отрезной станок Vertex серии VEC предназначены для резки концевых фрез и сверл

Технические характеристики

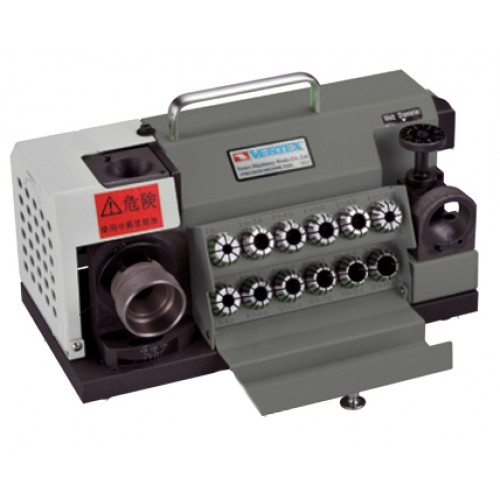

Станок VDG-13L предназначен для заточки левых сверл диаметром от 2 до 13 мм. Отличается простотой использования, высокой скоростью заточки сверл, высоким качеством шлифовки. Скорость - 5300 оборотов/минуту. Электропитание - 110 В или 220 В, 50/60 Гц. Габариты – 286х133х155 мм. Масса - 8 кг. Затачиваются сверла с углами 90-140°. Точность ±0,05 мм. Стандартные аксессуары: набор цанг ER20 12 шт.; оправка для цанг – 1 шт.; металлические шайбы 0,1 мм – 2 шт., 0,3 мм – 1 шт.; ключ 3 мм - 1 шт., 4 мм – 1 шт.; шлифовальный круг CBN#200 для заточки сверл - 1 шт.

Технические характеристики

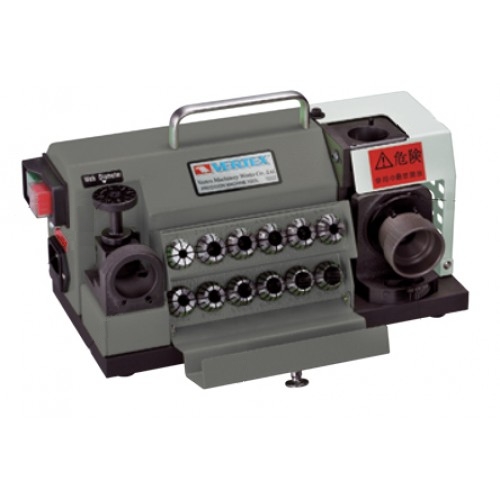

Cтанок VDG-13S предназначен для заточки сверл по листовому материалу диаметром от 3 до 13 мм. Отличается простотой использования, высокой скоростью заточки сверл, высоким качеством шлифовки. Скорость - 5300 оборотов/минуту. Электропитание - 110 В или 220 В, 50/60 Гц. Габариты – 286х133х155 мм. Масса – 8,5 кг. Затачиваются сверла с углами 165-180°. Стандартные аксессуары: набор цанг ER20 11 шт.; оправка для цанг – 1 шт.; металлические шайбы 0,1 мм – 2 шт., 0,3 мм – 1 шт.; ключ 3 мм - 1 шт., 4 мм – 1 шт. Для заточки сверл диаметром от 3 до 5,9 мм используются шлифовальные круги VDG-13S-A, для заточки сверл диаметром от 6 до 8,9 мм используются шлифовальные круги VDG-13S-B, для заточки сверл диаметром от 9 до 13 мм используются шлифовальные круги VDG-13S-C.

Технические характеристики

Шлифовальные круги Vertex серии VDG используются для заточных станков VDG-13S

Технические характеристики

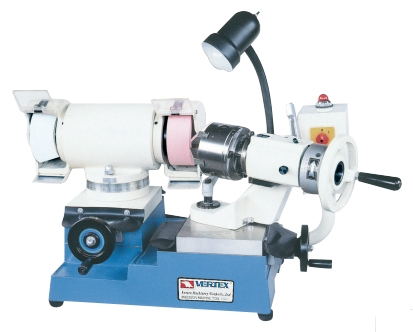

Универсальный заточной станок Vertex серии VDG-32N

 Особенности:
1. Возможность шлифования: Ø1.5 - Ø32mm (цилиндрический и конический хвоствик) двумя шлифовальными кругами. Необходимо только вращать двигатель, когда хотите шлифовать инструменты из различных материалов. Это может увеличить безопасность и экономить время для изменения и ремонта шлифовального круга.
2. Виды инструмента, которые можно обработать на данном станке включают в себя: сверла, ступенчатые сверла, метчики, концевые фрезы, круглые заготовки и т.д.
3. Точный, размером 4", 6-кулачковый самоцентрирующий патрон, зажимает заготовку за один раз.

Технические характеристики

Универсальный заточной станок Vertex серии U2.

При помощи недорогих дополнительных приспособлений, станок позволяет производить заточку концевых (шпоночных) фрез (по торцу и по ленточке, заправку фрез по радиусу, заточку всевозможных граверов, заточку сверл и даже резцов.

Дополнительные приспособления:
U2-E 1022-010
U2-T 1022-011
U2-L 1022-012
U2-D #100 1022-013
U2-B BELT GREEN 1022-014
U2-B-R BELT RED 1022-018
U2-G WHEEL 1022-016
U2-R #200 1022-017
U2-R-1 #400 1022-017-1
VTC-20 3405-221
U2-COLLET VE-U2-...

Технические характеристики
