Тиски ALLMATIC

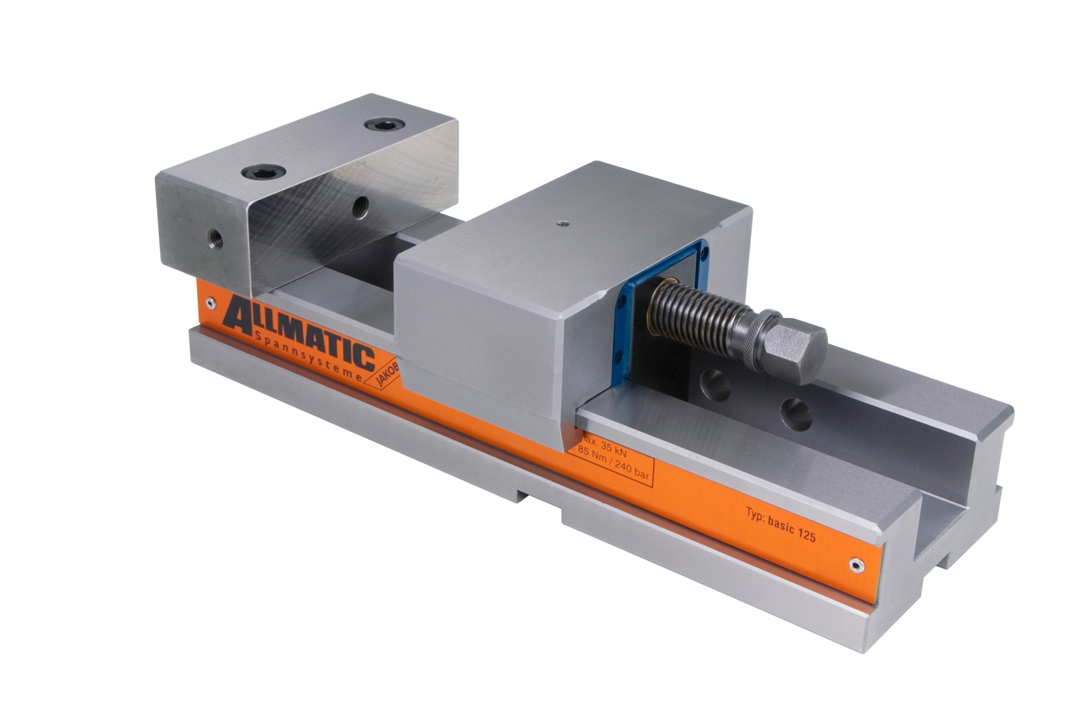

Тиски ALLMATIC-basic - модель начального уровня без усилителя мощности.

Область применения:
- Фрезерные станки с ЧПУ и без – для эффективной и точной обработки
- Горизонтальная установка – большое разнообразие и гибкость

Характеристики:
- Легкость в работе
- Быстрая предварительная настройка величины зажима
- Работа при помощи насадочного ключа, который входит в комплект
- Воспроизводимые усилия зажима обеспечиваются с помощью динамометрического ключа
- Вмонтированные сальники гарантируют надежность и минимизируют чистку
- Опционные центральные губки позволяют закреплять две и более заготовок

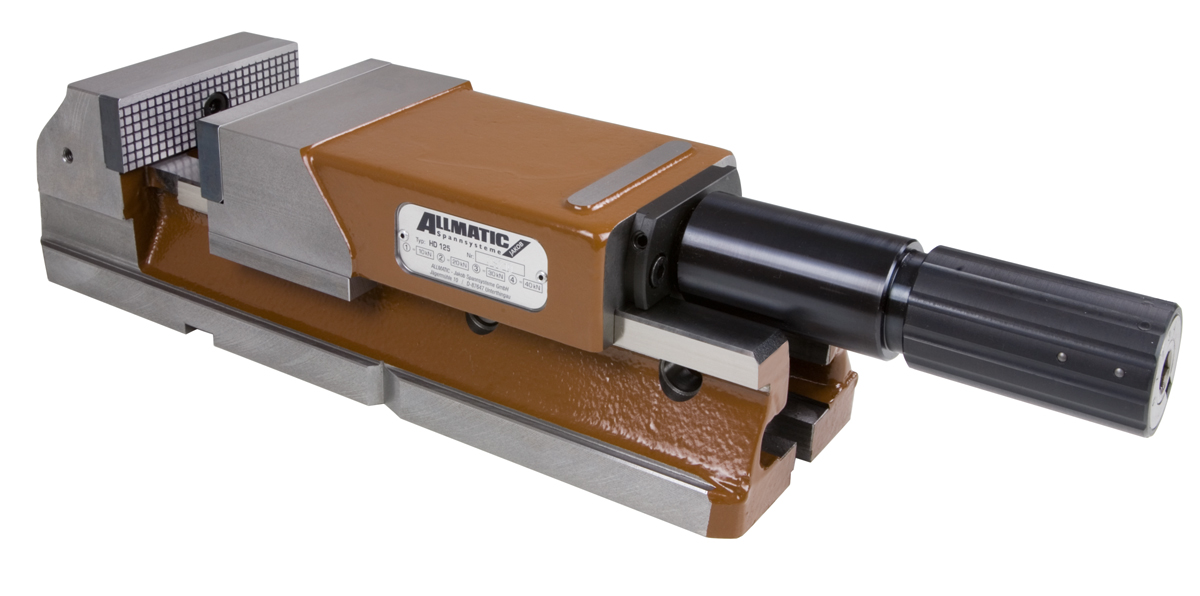

Тиски Allmatic HD

Область применения:
- Для зажима как одиночных заготовок, так и небольших пакетов при тяжелых операциях
Специально сконструированы для использования на станках со встречным методом фрезерования

Характеристики:
- Предварительная настройка усилия зажима с интервалами от 2 до 4 обеспечивает точную повторяемость


Тиски Allmatic NC - серия NC8 - тиски высокого давления для станков с ЧПУ

Область применения:
- Для вертикальных и горизонтальных фрезерных станков с ЧПУ
- Возможна установка на боку

Характеристики:
- Высокая точность обработки
- Усилие зажима может быть предварительно настроено на интервалы от 4 до 11, максимальное усилие зажима 28 kN
- Предварительно задаваемые и воспроизводимые усилия зажима обеспечивают повторяемость позиционирования заготовки с точностью до 0,01 мм

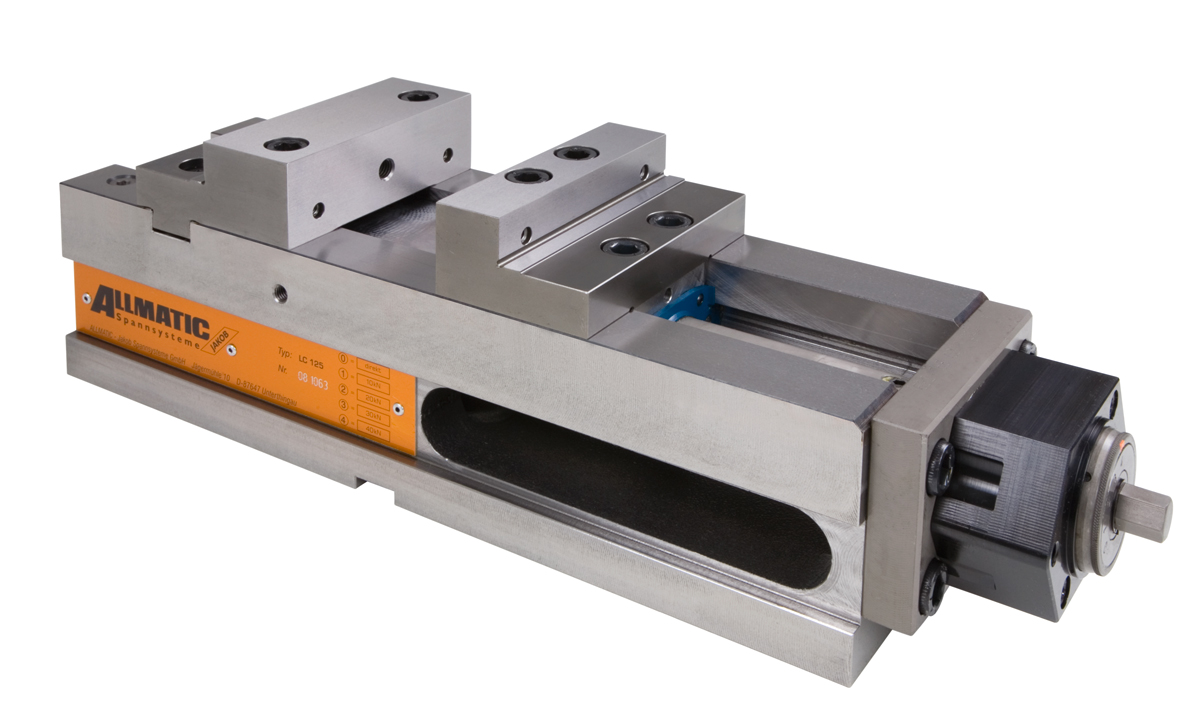

Тиски Allmatic NC – серия LC

Область применения:
- Для вертикальных фрезерных станков с ЧПУ

Характеристики:
- Высокая точность обработки
- Усилие зажима может быть предварительно настроено на интервалы от 4 до 11. Для достижения максимального усилия требуется не более 2-х оборотов
- Предварительно задаваемые и воспроизводимые усилия зажима обеспечивают повторяемость позиционирования заготовки с точностью до 0,01 мм

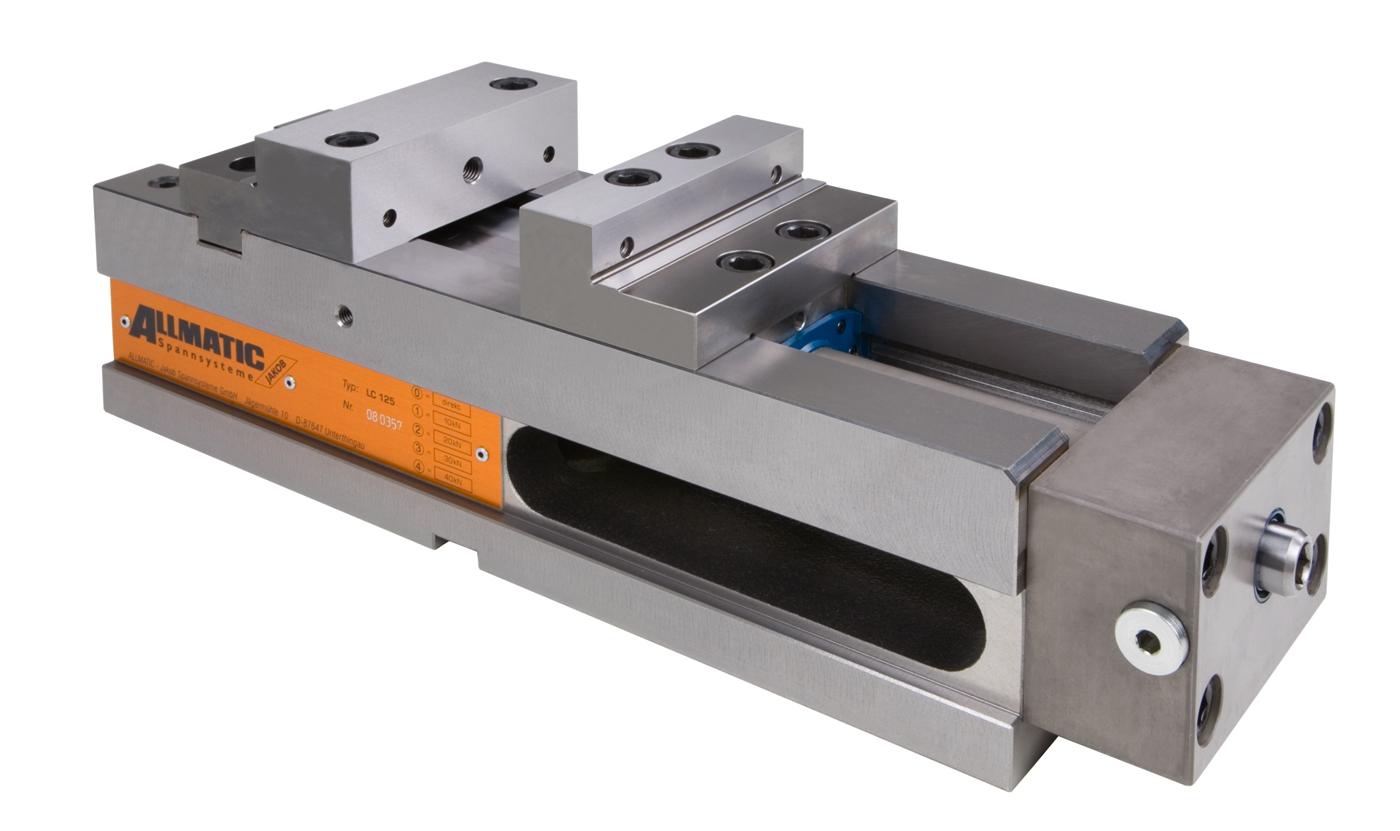

Тиски Allmatic NC – серия TC

Область применения:
- Для вертикальных и горизонтальных фрезерных станков с ЧПУ
- Возможна установка на боку

Характеристики:
- Сверх высокая точность обработки
- Тиски TC отполированы и отшлифованы со всех сторон
- Усилие зажима может быть предварительно задано на 11 интервалов. Для достижения максимального усилия требуется не более одного оборота
- Предварительно задаваемые и воспроизводимые усилия зажима обеспечивают повторяемость позиционирования заготовки с точностью до 0,01 мм

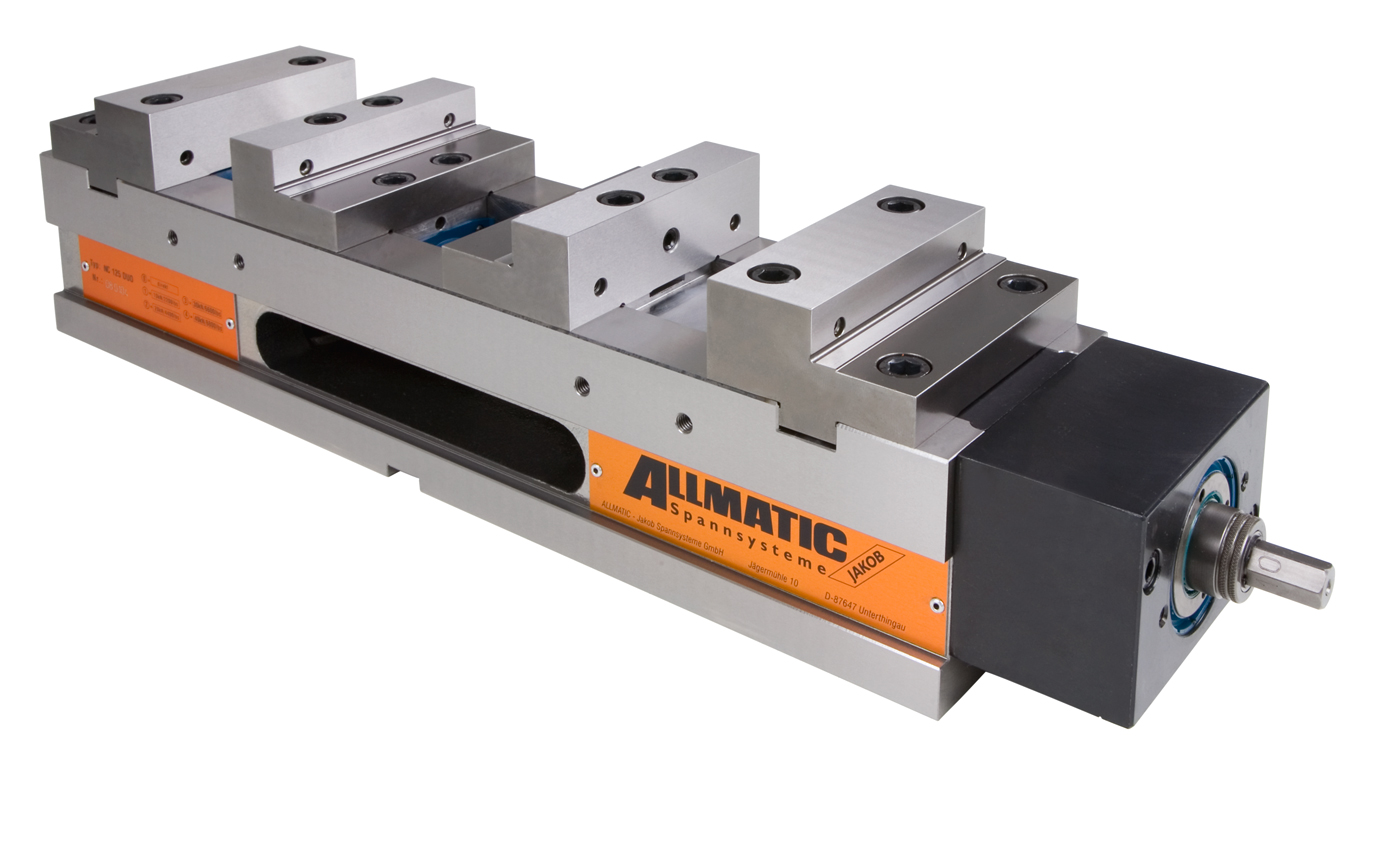

Тиски Allmatic NC – серия DUO 90

Область применения:
- Для вертикальных фрезерных станков с ЧПУ
- Возможна установка на боку

Характеристики:
- Сверх высокая точность обработки
- Усилие зажима может быть предварительно задано от 4 до 6 интервалов. Для достижения максимального усилия требуется не более 2-х оборотов
- Для крепления двух идентичных деталей (разница в размерах до ± 3 мм может быть компенсирована)
- Предварительно задаваемые и воспроизводимые усилия зажима обеспечивают повторяемость позиционирования заготовки с точностью до 0,01 мм

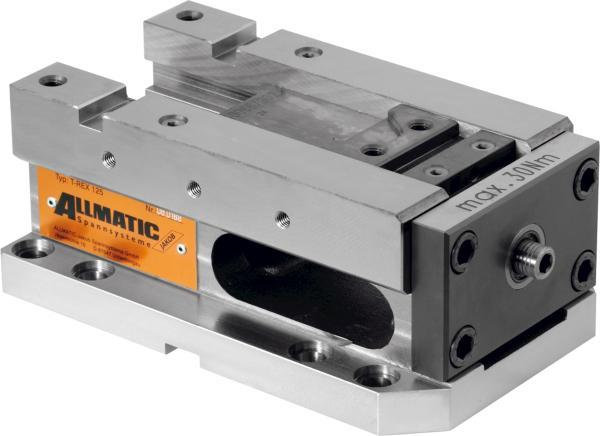

Тиски Allmatic GRIPP – серия T-Rex

Область применения:

- Для вертикальных фрезерных станков с ЧПУ
- Идеальны для использования на 5-осевых обрабатывающих центрах
- Быстрый и надежный зажим губками с прижимами необработанных заготовок со следами от плазменной резки или пилы
- Зажим предварительно обработанных заготовок с параллельными плоскостями ступенчатыми губками (опц.)
Подходит для материалов с прочностью до 1000 Н/мм2

Характеристики:
Оптимальный доступ при 5-осевой обработке
Чеканка и зажим за один процесс, непосредственно в рабочей зоне
Подвижные/поворотные вспомогательные губки позволяют крепить заготовки различной формы
Прижимы можно менять без использования инструмента и регулировать вручную
Используется с динамометрическим ключом макс. 30Нм
Ходовой вин высокого давления с усилителем мощности

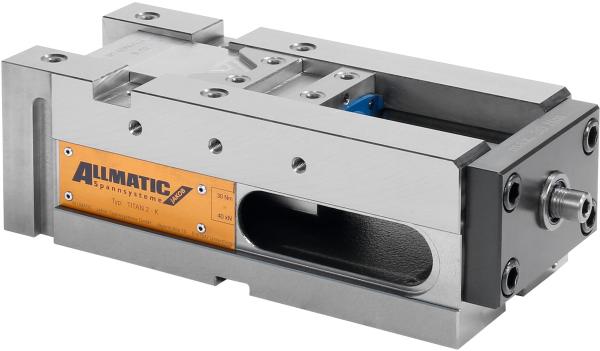

Тиски Allmatic GRIPP – серия Titan 2

Область применения:

- Для вертикальных и горизонтальных фрезерных станков с ЧПУ
- Применяется для различных видов зажима
- Идеальны для использования на 5-осевых обрабатывающих центрах
- В зависимости от установленных губок, можно закреплять как предварительно обработанные детали, так и необработанные
- Вспомогательные губки позволяют надежно и экономично закреплять широкий ассортимент необработанных предварительно заготовок с различными видами заусенцев от газовой резки или пиления, а также сложных отливок.

Характеристики:
- Высокая гибкость – модульная система включает в себя практически все опции других успешных моделей
Titan 2 K и M могут быть установлены вертикально
Ходовой винт высокого усилия с усилителем мощности
Используется с динамометрическим ключом макс. 30 Нм. Это делает возможным обработку на столе даже с затрудненным доступом к приспособлению.

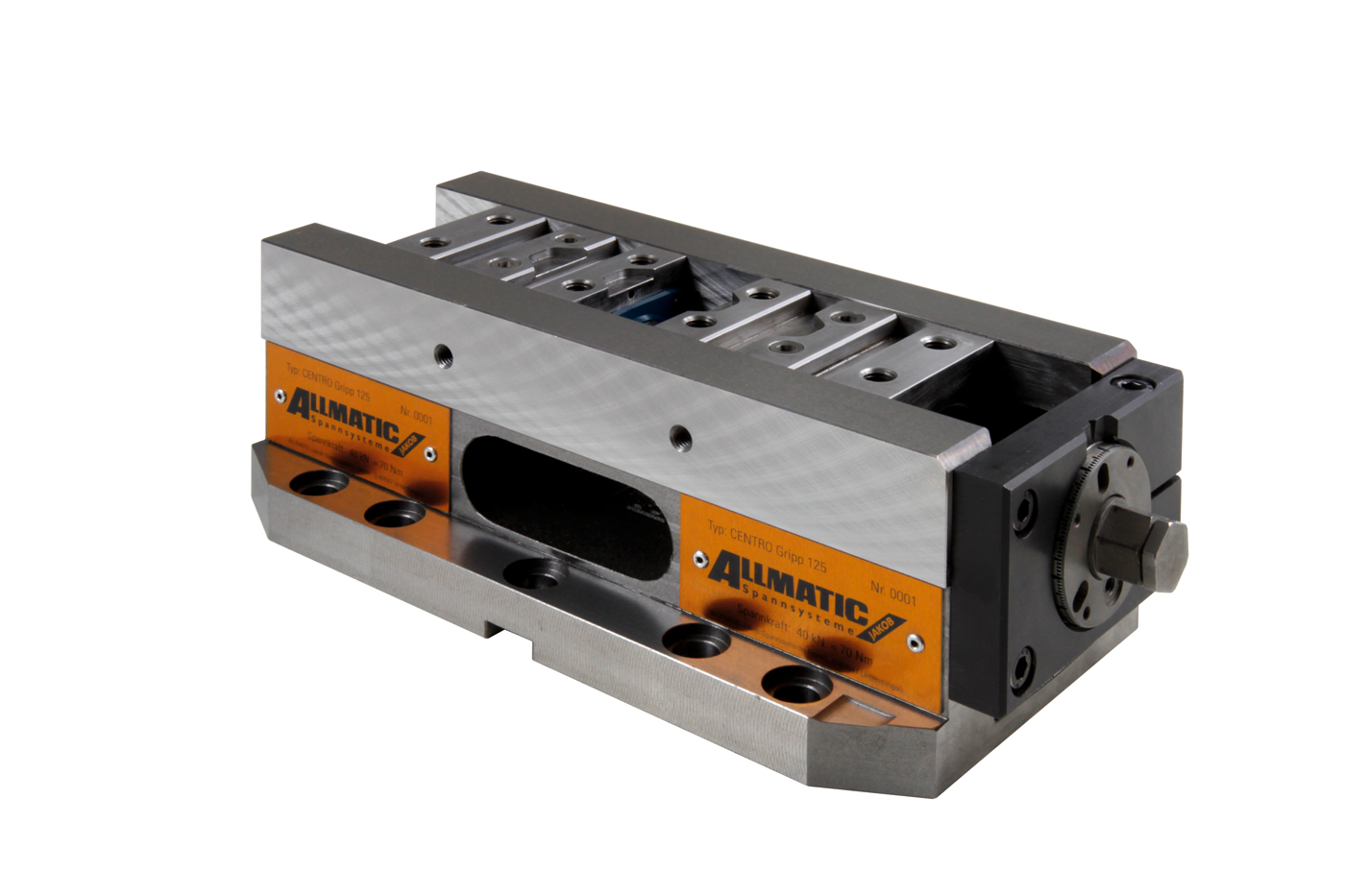

Тиски Allmatic GRIPP – серия Centro

Область применения:

- ​Для вертикальных фрезерных станков с ЧПУ
- ​Идеальны для использования на 5-осевых обрабатывающих центрах
- ​В зависимости от установленных губок, можно закреплять как предварительно обработанные детали, так и необработанные
- ​Вспомогательные губки позволяют надежно и экономично закреплять широкий ассортимент необработанных предварительно заготовок с различными видами заусенцев от газовой резки или пиления, а также сложных отливок.

Характеристики:
- ​Центр регулируется. Позиция заготовки остается в заданных границах.
- ​Повторяемость ± 1/100 мм для неровных заготовок
- ​Отшлифованные и отполированные парные направляющие
- ​Предварительная настройка диапазона зажима путем настройки губок вдоль поперечного паза гаек ходового винта
- ​Установка и зажим в один прием сразу в рабочей зоне
- ​Используется с динамометрическим ключом макс. 70 Нм
- ​Полностью закрытый и не требующий обслуживания ходовой винт высокого давления с высоким уровнем защиты от стружки, минимальные требования к чистке, постоянные усилия зажима до 40 кН

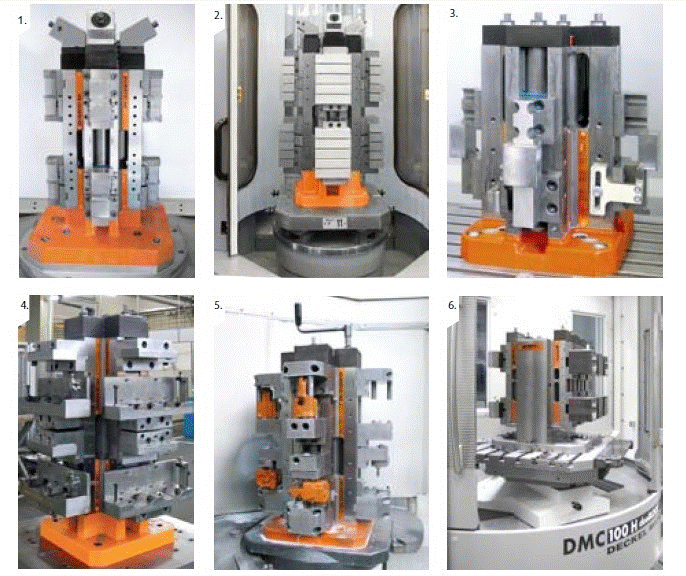

Многоместные и специальные зажимные устройства ALLMATIC

  • Моноблоки изготовлены из одной заготовки, азотированной, отшлифованной и отполированной со всех сторон. Это гарантирует очень высокую стабильность и оптимальный производственный результат.
  • Комплекты представляют собой стойки с несколькими стандартными тисками.

Основание обязательно адаптировано для точного позиционирования на рабочем столе или паллете. В соответствии с требованием заказчика, возможно производство основания с увеличенной высотой, с различным расположением установочных отверстий, с центрирующим механизмом (возможно с двойным позиционированием) или с системой JIS.
