Прошивные головки и прошивки BRIGHETTI

НЕПОДВИЖНО ЗАКРЕПЛЕННЫЕ ПРОШИВНЫЕ ГОЛОВКИ

Прошивная головка это инструмент для быстрого изготовления многогранных отверстий регулярной формы (квадратной, шестиугольной, TORX ®, острошлицевой, шлицевой и т. д.) в несквозных или сквозных отверстиях. Кроме того с помощью адаптера, и той же прошивной головки можно изготовить наружные стержневые поверхности с заданной формой сечения. Прошивная головка может использоваться на большинстве станков с вращательным движением, как на станках традиционных (токарный станок, дрель, фрезерный станок), так и на станках с программным управлением, и может работать как по вертикали, так и по горизонтали. Вал, который несёт прошивку, монтирован внутри корпуса под определённым углом, таким образом, когда он, начинает вращаться посредством станка, он сообщает самой прошивке
вращательное колебательное движение (см. рис. 1). Комбинированное действие вращения, подачи станка и колебательного движения позволяют прошивке плавно углубиться в обрабатываемую заготовку, с предварительно просверленным отверстием, создавая таким образом желаемую фигуру.

Прошивная головка-Описание

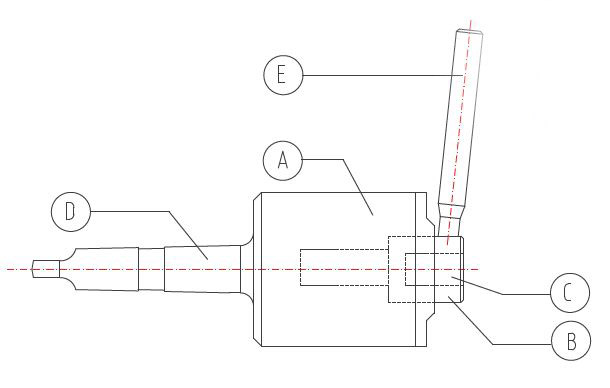

Прошивная головка состоит из различных, компонующих, описанных ниже:

А – Корпус.

Сделан из термообработанной и отшлифованной стали, внутри него находятся шарикоподшипники, способные выдерживать нагрузки обработки.

B – Вал

несущий прошивку. Монтирован внутри корпуса и вращается на шарикоподшипниках, находящихся внутри корпуса. На внешней части, которая выступает из корпуса, находится винт для фиксации прошивки и резьбовое отверстие для крепления тягового стержня.
C – Гнездо для прошивки

Представляет собой паз внутри вала, несущего прошивку, в который вставляется прошивка. Этот паз подвергается специальной обработке и шлифовке с толерантностью
позволяющей получить максимальную точность в работе.

D – Крепление на станок

На противоположной валу стороне находится хвостовик, составляющий одно целое с корпусом, для монтажа на станок. Прошивная головка производится с различным типом хвостовиков, что позволяет их использование на широком спектре станков:

  • хвостовик в форме цилиндра C
  • хвостовик конус Morse CM
  • хвостовик ISO – DIN 69871 / DIN 2080
  • хвостовик VDI
  • хвостовик HSK

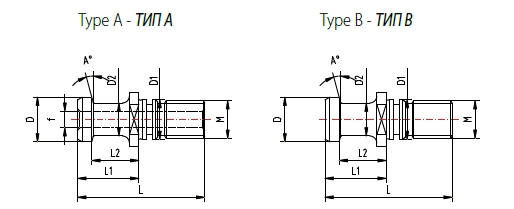

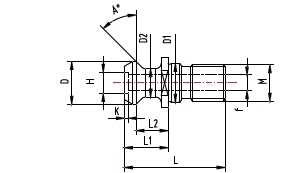

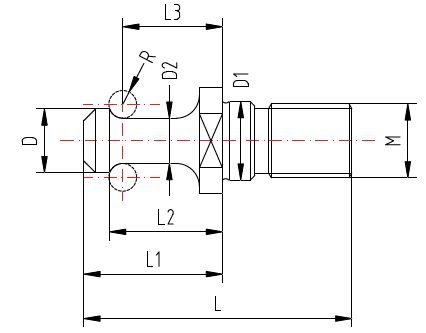

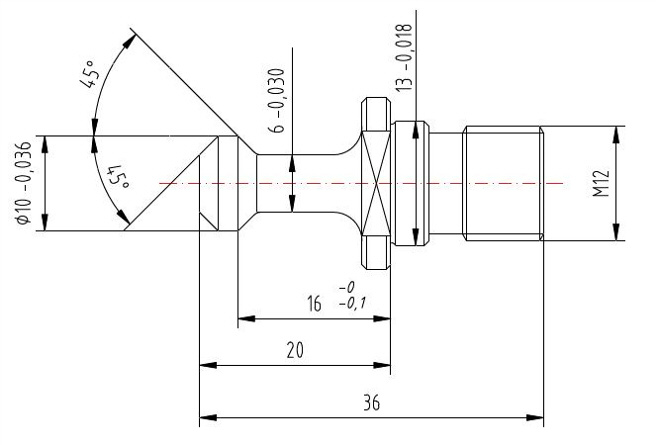

E – Тяговый Стержень

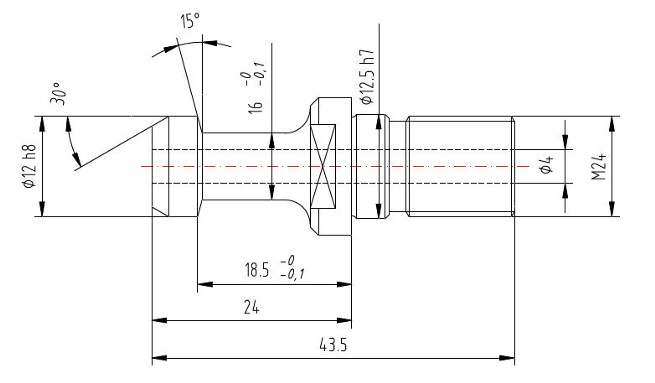

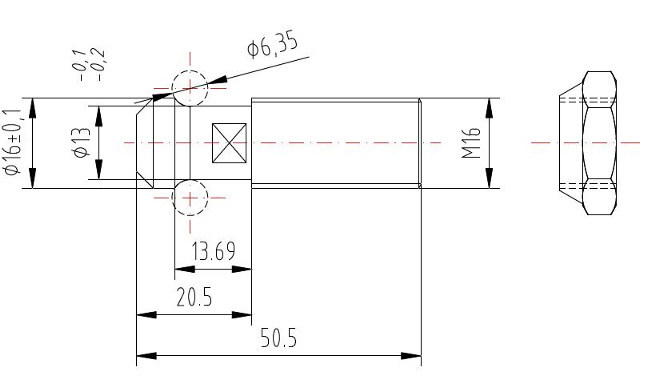

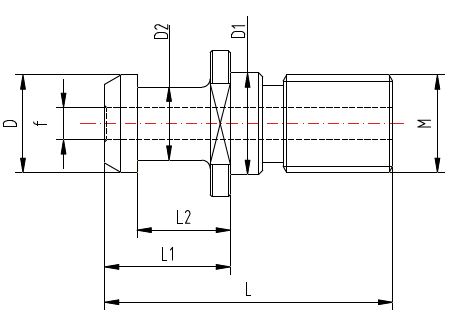

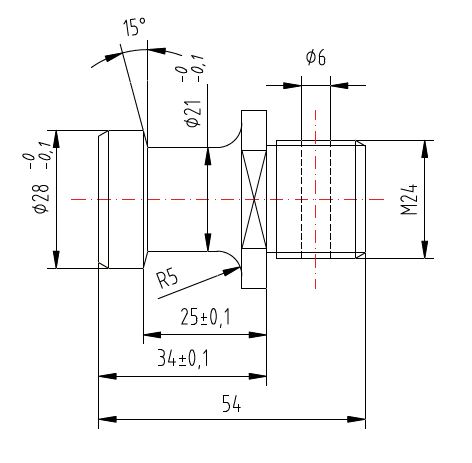

Представляет собой стальной стержень , поставляемый в комплекте, который завинчивается в специальное отверстие, находящееся на валу, несущем прошивку.
Стержень рекомендуется для использования при определённых способах прошивки; таким образом обеспечивается безукоризненная центровка во время работе по прошиванию. Кроме того использование стержня необходимо, когда заготовка должна иметь точную ориентацию готовой фигуры , полученной посредством прошивания.
В случае работы на токарном станке, стержень вставляется в вилку, находящуюся на самом вале токарного станка, в случае использования фрезерного станка или дрели, стержень неподвижно крепится на штифт рабочего стола.

Прошивная головка – Кодификация аббревиатур



Как читается кодификация прошивных головок BR:

Приведём пример: BR – G8S – C20

BR: это логотип предприятия BRIGHETTI MECCANICA SrL

G8: указывает диаметр гнезда прошивной головки для вставления прошивки (“d” рис.1).

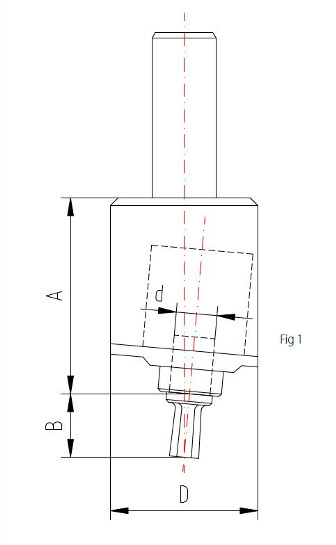

S (small): размер “A” корпуса прошивной головки на рис. 1 является самым маленьким по сравнению с аналогичной стандартной версией (BR-G8-…)

M (medium): размер “D” корпуса прошивной головки на рис. 1 является меньшим по сравнению с аналогичной стандартной версией (BR-G8…)

B: оба размера “A” и “D” на рис.1 являются меньшими по сравнению с аналогичной стандартной версией. (BR-G12-) A (регулируемая): может использоваться при работе по прошиванию на глубине, мах. до 60 мм.

L: для повышения мощности базовой модели (BR – G16) и для улучшения эксплуатационных качеств с точки зрения:
- размеров прошивки,
- полезной глубины работы
- максимальной глубины прошивки
C20: указывает тип хвостовика прошивной головки для крепления на станок.

Прошивная головка – Характеристики и размеры

Технические характеристики

Тип прошивной головки: BR



G5

G8S

G8M

G8

G12B

G12

G12A*

G16

G16L

G25

Хвостовик

Ø

5

8

8

8

12

12

12

16

16

25

Диаметры прошиваемых шестигранных отверстий

мм

1 - 6

1 - 8

1 - 8

1 - 10

1 - 14

1 - 14

1 - 14

1 - 24

5 - 28

10 - 40

Диаметры прошиваемых квадратных отверстий

мм

1 - 4

1 - 6

1 - 6

1 - 8

1 - 10

1 - 12

1 - 12

1 - 16

5 - 22

10 - 25

Размеры прошиваемых отверстий TORX®

T



T5-T15

T5-T15

T5-T20

T5-T30

T5-T50

T5-T50

T5-T60





Полезная глубина прошивания (L1 рис.2)

мм

≤ 7

≤ 10

≤ 12

≤ 12

≤ 20

≤ 20

≤ 20

≤ 22

≤ 40

≤ 65

Максимальная глубина работы (L рис.2)

мм

7

14

14

14

20

20

25 - 60

21

40

65



Тип хвостовика

Тип прошивной головки: BR



G5

G8S

G8M

G8

G12B

G12

G12A*

G16

G16L

G25

Хвостовик цилиндрический

Ø

8

10

10

12

19,05

25

19,05

25

32

32



Ø

10

12

12

16

20

32

20

32

40

40



Ø

12

15,875

16

19,05

22



25









Ø

15,875

16

19,05

20

25



 25,40









Ø

16

19,05

20

22

25,40



30









Ø 19,05 20 25 25



Ø 20 25 25,40 25,40     32



Ø 22 25,4

Хвостовик Конус Морзе СМ

            2-3 2-3 3 4 4

Хвостовик ISO - DIN 69871/ DIN 2080

            30-40 30-40 40 40-50 40-50

Хвостовик VDI

            VDI 20 VDI 30 VDI 30 VDI 40 VDI 40



            VDI 30 VDI 40 VDI 40

Хвостовик HSK

            HSK 40 HSK 40



            HSK 50 HSK 50 HSK 50 HSK 50 HSK 50



            HSK 63 HSK 63 HSK 63 HSK 63 HSK 63



Размер и вес

Тип прошивной головки: BR



G5

G8S

G8M

G8

G12B

G12

G12A*

G16

G16L

G25

Гнездо  для прошивной головки (d рис.1)

Ø

5

8

8

8

12

12

12

16

16

25

Размеры корпуса (A*D рис. 1)

мм

34*22

27,5*35

48*28

46*35

55*45

78*58

80*72

95*70

105*90

105*98

Выступ прошивки (B рис. 1)

мм

10

18

18

18

25

25

25-60

25

45

70

Вес

гр.

110

410

225

470

750

1460

1580

2550

4400

5100



Прошивные головки с цилиндрическим хвостовиком диаметром гнезда прошивной головки 5 мм

BR-G5-C-8
BR-G5-C-10
BR-G5-C-12
BR-G5-C-15,87
BR-G5-C-16

Прошивные головки с цилиндрическим хвостовиком диаметром гнезда прошивной головки 8 мм

BR-G8S-C-10
BR-G8S-C-12
BR-G8S-C-15,875
BR-G8S-C-16
BR-G8S-C-19,05
BR-G8S-C-20
BR-G8S-C-25
BR-G8S-C-25,40
BR-G8M-C-10
BR-G8M-C-12
BR-G8M-C-16
BR-G8M-C-19,05
BR-G8M-C-20
BR-G8M-C-25
BR-G8M-C-25,40
BR-G8-C-12
BR-G8-C-16
BR-G8-C-19,05
BR-G8-C-20
BR-G8-C-22
BR-G8-C-25
BR-G8-C-25,40

Прошивные головки с цилиндрическим хвостовиком диаметром гнезда прошивной головки 12 мм

BR-G12B-C-19,05
BR-G12B-C-20
BR-G12B-C-22
BR-G12B-C-25
BR-G12B-C-25,40
BR-G12-C-25
BR-G12-C-32

Прошивные головки с хвостовиком Конус Морзе диаметром гнезда прошивной головки 12 мм

BR-G12-CM-2
BR-G12-CM-3

 Прошивные головки с хвостовиком ISO (DIN 69871/ 2080) диаметром гнезда прошивной головки 12 мм

BR-G12-ISO
BR-G12-ISO-30
BR-G12-ISO-40

 Прошивные головки с хвостовиком VDI диаметром гнезда прошивной головки 12 мм

BR-G12-VDI-20
BR-G12-VDI-30

Прошивные головки с хвостовиком HSK диаметром гнезда прошивной головки 12 мм

BR-G12-HSK-40
BR-G12-HSK-50
BR-G12-HSK-63

Прошивные головки с цилиндрическим хвостовиком диаметром гнезда прошивной головки 16 мм

BR-G16-C-25
BR-G16-C-32

Прошивные головки с хвостовиком Конус Морзе диаметром гнезда прошивной головки 16 мм

BR-G16-CM-3

Прошивные головки с хвостовиком ISO диаметром гнезда прошивной головки 16 мм

BR-G16-ISO-40

Прошивные головки с хвостовиком VDI диаметром гнезда прошивной головки 16 мм

BR-G16-VDI-30
BR-G16-VDI-40

Прошивные головки с хвостовиком HSK диаметром гнезда прошивной головки 16 мм

BR-G16-HSK-50
BR-G16-HSK-63

Прошивные головки BR-G16L с цилиндрическим хвостовиком

BR-G16L-C-32
BR-G16L-C-40

Прошивные головки BR-G16L с хвостовиком Конус Морзе

BR-G16L-CM-4

Прошивные головки BR-G16L с хвостовиком ISO

BR-16L-ISO-40
BR-16L-ISO-50

Прошивные головки BR-G16L с хвостовиком VDI

BR-G16L-VDI-40

Прошивные головки BR-G16L с хвостовиком HSK

BR-G16L-HSK-50
BR-G16L-HSK-63

Прошивные головки с цилиндрическим хвостовиком диаметром гнезда прошивной головки 25 мм

BR-G25-C-32
BR-G25-C-40

Прошивные головки с хвостовиком Конус Морзе диаметром гнезда прошивной головки 25 мм

BR-G25-CM-4

Прошивные головки с хвостовиком ISO диаметром гнезда прошивной головки 25 мм

BR-G25-ISO-40
BR-G25-ISO-50

Прошивные головки с хвостовиком VDI диаметром гнезда прошивной головки 25 мм

BR-G25-VDI-40

Прошивные головки с хвостовиком HSK диаметром гнезда прошивной головки 25 мм

BR-G25-HSK-50
BR-G25-HSK-63

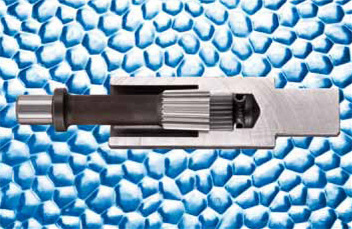

Характеристики прошивной головки BR-G12A

Прошивная головка BR-G12A по способу прошивания внутренних отверстий и наружных поверхностей различного профиля, представляет собой новинку по сравнению с моделями существующими на мировом рынке, хотя может использоваться как любая другая прошивная головка BR на традиционных станках и станках с ЧПУ. Основная особенность прошивной головки BR-G12A заключается в возможности использования прошивок любой длины от 25 до 60 мм. Это означает, что максимальная глубина обработки (L рис.2) может достигнуть маx. 60мм, в то время как полезная глубина прошивания( L1 рис.2) может достигнуть 20 мм. Замена прошивки при прошивании на различной глубине, происходит быстро и просто, с помощью регулировочного винта и калибра для аннулирования, которым оснащена прошивная головка, сама прошивная головка регулируется в зависимости от длины прошивки. Необходимо точно так же поступать в случае прошивания наружных поверхностей.

Для оптимального использования прошивной головки следует помнить что, равносильно материалу и сечению при увеличении длины прошивки увеличивается «давление на остриё». По этой причине необходимо уменьшить скорость подачи и количество оборотов на прошивную головку.



На прошивную  головку BR-G12A монтируются прошивки G12A…  и прошивки в дюймах GP12A…

за  техническими характеристиками обращаться  к  таблице раздела “Неподвижно закреплённых прошивных головок”

Прошивные головки BR-G12A с цилиндрическим хвостовиком

BR-G12A-C
BR-G12A-C-19,05
BR-G12A-C-20
BR-G12A-C-25
BR-G12A-C-25,40
BR-G12A-C-30
BR-G12A-C-32

Прошивные головки BR-G12A с хвостовиком Конус Морзе

BR-G12A-CM
BR-G12A-CM-2
BR-G12A-CM-3

Прошивные головки BR-G12A с хвостовиком ISO

BR-G12A-ISO
BR-G12A-ISO-30
BR-G12A-ISO-40

Прошивные головки BR-G12A с хвостовиком VDI

BR-G12A-VDI
BR-G12A-VDI-30
BR-G12A-VDI-40

Прошивные головки BR-G12A с хвостовиком HSK

BR-G12A-HSK
BR-G12A-HSK-40
BR-G12A-HSK-53
BR-G12A-HSK-63

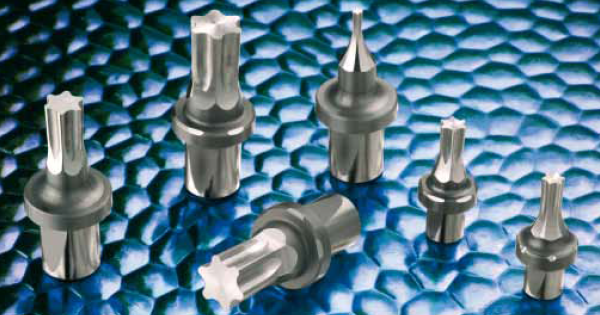

ПРОШИВКИ ДЛЯ МНОГОГРАННЫХ ОТВЕРСТИЙ

ПРОШИВКА для многогранных отверстий – это инструмент соответствующей формы; одна сторона которого крепится на вал Прошивной головки BR, с другой находится, режущий профиль с формой сечения готового отверстия. Прошивки данного типа реализованы из специальной стали HSS, обработанные соответствующим образом, способны работать и с очень твёрдыми материалами. Прошивки изготавливаются с размерами семи серий, и отличаются по диаметру хвостовика для присоединения к
прошивной головке: G5, G8, G12, G12A, G16, G16L, G25. Помимо стандартных артикулов, представленных Общим Каталогом, BRIGHETTI MECCANICA s.r.l. занимается
конструированием фигур по чертежам, в соответствии с техническими запросами Заказчика.

Важно!

Перед тем как перейти к прошиванию, необходимо сделать отверстие на заготовке, слегка превышающее (от +0,1 до +0,7 мм.) по размеру готовое фасонное отверстие, более глубокое ( от + 1 до + 5 мм) в несквозных отверстиях для выхода стружки. При выполнении особенно сложной обработки, рекомендуется использовать  cоответствующее масло для резки.

Покрытия

Могут изготавливаться со следующими типами покрытия

  • TiCN
  • TiN
  • INOX-PLUS
  • TiAlN



ПРОШИВКИ STD ДЛЯ МНОГОГРАННЫХ ОТВЕРСТИЙ – МЕТРИЧЕСКИЕ РАЗМЕРЫ

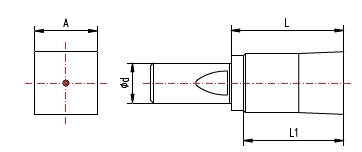

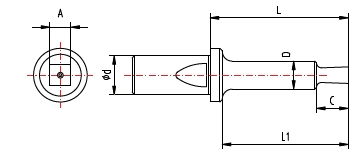

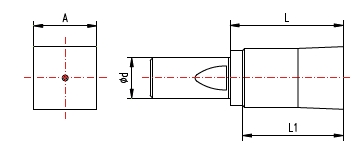

C = Полезная глубина прошивания
L1 = Максимальная глубина работы

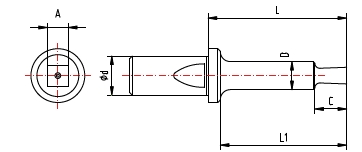

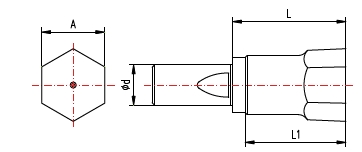

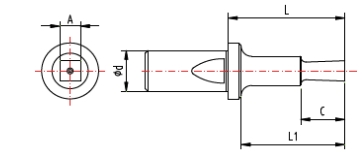

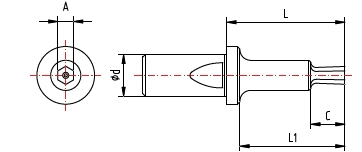

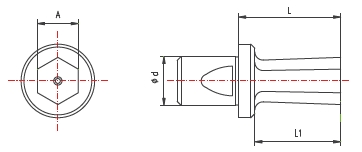

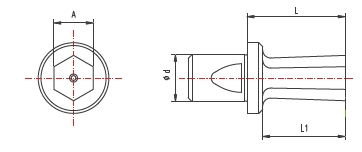

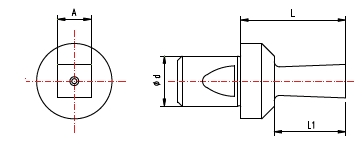

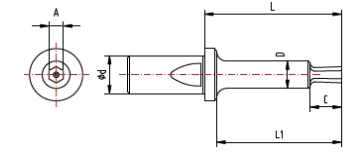

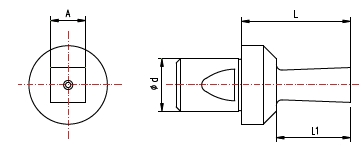

Прошивки G5 для прошивных головок серии BR-G5 - Диаметр “d” хвостовика : 5 мм

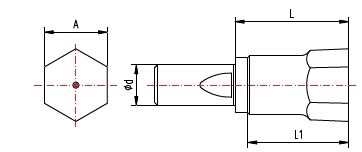

Стандартное шестиугольное сечение

Стандартное квадратное сечение
АРТИКУЛ A L1 L
G5-E-1 1 +0,04 +0,06 2 10
G5-E-1,5 1,5 +0,05 +0,07 3 10
G5-E-2 2 +0,05 +0,07 4 10
G5-E-2,5 2,5 +0,05 +0,07 5 10
G5-E-3 3 +0,06 +0,08 6 10
G5-E-3,5 3,5 +0,06 +0,08 6 10
G5-E-4 4 +0,07 +0,09 7 10
G5-E-4,5 4,5 +0,07 +0,09 7 10
G5-E-5 5 +0,08 +0,10 7,5 10
G5-E-6 6 +0,08 +0,10 7,5 10
АРТИКУЛ A L1 L
G5-Q-1 1 +0,04 +0,06 2 10
G5-Q-1,5 1,5 +0,05 +0,07 3 10
G5-Q-2 2 +0,05 +0,07 4 10
G5-Q-2,5 2,5 +0,06 +0,08 5 10
G5-Q-3 3 +0,06 +0,08 6 10
G5-Q-3,5 3,5 +0,07 +0,09 6 10
G5-Q-4 4 +0,07 +0,09 7 10



Прошивки G8 для прошивных головок серии BR-G8 - Диаметр “d” хвостовика : 8 мм

Стандартное шестиугольное сечение Стандартное квадратное сечение
АРТИКУЛ A L1 L
G8-E-1 1 +0,04 +0,06 2 18
G8-E-1,5 1,5 +0,05 +0,07 3 18
G8-E-2 2 +0,05 +0,07 5 18
G8-E-2,5 2,5 +0,05 +0,07 6 18
G8-E-3 3 +0,06 +0,08 7 18
G8-E-3,5 3,5 +0,06 +0,08 8 18
G8-E-4 4 +0,07 +0,09 9 18
G8-E-4,5 4,5 +0,07 +0,09 9 18
G8-E-5 5 +0,08 +0,10 11 18
G8-E-5,5 5,5 +0,08 +0,10 11 18
G8-E-6 6 +0,08 +0,10 13 18
G8-E-7 7 +0,08 +0,10 15 18
G8-E-8 8 +0,08 +0,10 15 18
G8-E-9 9 +0,08 +0,10 15 18
G8-E-10 10 +0,08 +0,10 15 18
АРТИКУЛ A L1 L
G8-Q-1 1 +0,04 +0,06 2 18
G8-Q-1,5 1,5 +0,05 +0,07 3 18
G8-Q-2 2 +0,05 +0,07 5 18
G8-Q-2,5 2,5 +0,06 +0,08 6 18
G8-Q-3 3 +0,06 +0,08 7 18
G8-Q-3,5 3,5 +0,07 +0,09 8 18
G8-Q-4 4 +0,07 +0,09 9 18
G8-Q-4,5 4,5 +0,07 +0,09 9 18
G8-Q-5 5 +0,08 +0,10 11 18
G8-Q-5,5 5,5 +0,08 +0,10 11 18
G8-Q-6 6 +0,08 +0,10 13 18
G8-Q-7 7 +0,08 +0,10 15 18
G8-Q-8 8 +0,08 +0,10 15 18



Прошивки G12 для прошивных головок серии BR-G12 - Диаметр “d” хвостовика : 12 мм .

Стандартное шестиугольное сечение Стандартное квадратное сечение
АРТИКУЛ A L1 L
G12-E-1 1 +0,04 +0,06 2 25
G12-E-1,5 1,5 +0,05 +0,07 3 25
G12-E-2 2 +0,05 +0,07 5 25
G12-E-2,5 2,5 +0,05 +0,07 6 25
G12-E-3 3 +0,06 +0,08 7 25
G12-E-3,5 3,5 +0,06 +0,08 8 25
G12-E-4 4 +0,07 +0,09 9 25
G12-E-4,5 4,5 +0,07 +0,09 9 25
G12-E-5 5 +0,08 +0,10 11 25
G12-E-5,5 5,5 +0,08 +0,10 11 25
G12-E-6 6 +0,08 +0,10 13 25
G12-E-7 7 +0,08 +0,10 15 25
G12-E-8 8 +0,08 +0,10 17 25
G12-E-9 9 +0,09 +0,11 19 25
G12-E-10 10 +0,10 +0,12 21 25
G12-E-11 11 +0,10 +0,12 21 25
G12-E-12 12 +0,11 +0,13 21 25
G12-E-13 13 +0,11 +0,13 21 25
G12-E-14 14 +0,12 +0,14 21 25
G12-E-15 15
G12-E-16 16
G12-E-17 17
АРТИКУЛ A L1 L
G12-Q-1 1 +0,04 +0,06 2 25
G12-Q-1,5 1,5 +0,05 +0,07 3 25
G12-Q-2 2 +0,05 +0,07 5 25
G12-Q-2,5 2,5 +0,05 +0,07 6 25
G12-Q-3 3 +0,06 +0,08 7 25
G12-Q-3,5 3,5 +0,06 +0,08 8 25
G12-Q-4 4 +0,07 +0,09 9 25
G12-Q-4,5 4,5 +0,07 +0,09 9 25
G12-Q-5 5 +0,08 +0,10 11 25
G12-Q-5,5 5,5 +0,08 +0,10 11 25
G12-Q-6 6 +0,08 +0,10 13 25
G12-Q-7 7 +0,08 +0,10 15 25
G12-Q-8 8 +0,08 +0,10 17 25
G12-Q-9 9 +0,09 +0,11 19 25
G12-Q-10 10 +0,10 +0,12 21 25
G12-Q-11 11 +0,10 +0,12 21 25
G12-Q-12 12 +0,11 +0,13 21 25
G12-Q-13
G12-Q-14

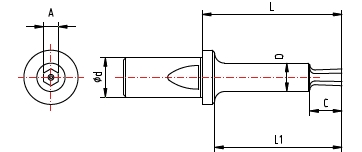

Прошивки G12A для прошивных головок серии BR-G12A - Диаметр “d” хвостовика : 12 мм .

Стандартное шестиугольное сечение

Стандартное квадратное сечение
АРТИКУЛ A L1 L C D
G12A-E-4-L60 4 +0,07 +0,09 55 60 9 10
G12A-E-4,5-L60 4,5 +0,07 +0,09 55 60 9 10
G12A-E-5-L60 5 +0,08 +0,10 55 60 11 10
G12A-E-5,5-L60 5,5 +0,08 +0,10 55 60 11 10
G12A-E-6-L60 6 +0,08 +0,10 55 60 13 10
G12A-E-7-L60 7 +0,08 +0,10 55 60 15 10
G12A-E-8-L60 8 +0,08 +0,10 55 60 17 10
G12A-E-9-L60 9 +0,09 +0,11 55 60 19 10
G12A-E-10-L60 10 +0,10 +0,12 55 60 21 10
G12A-E-11-L60 11 +0,10 +0,12 55 60 21 10
G12A-E-12-L60 12 +0,11 +0,13 55 60 21 10
G12A-E-13-L60 13 +0,11 +0,13 55 60 21 11,5
G12A-E-14-L60 14 +0,12 +0,14 55 60 21 12,5
АРТИКУЛ A L1 L C D
G12A-Q-4-L60 4 +0,07 +0,09 55 60 9 10
G12A-Q-4,5-L60 4,5 +0,07 +0,09 55 60 9 10
G12A-Q-5-L60 5 +0,08 +0,10 55 60 11 10
G12A-Q-5,5-L60 5,5 +0,08 +0,10 55 60 11 10
G12A-Q-6-L60 6 +0,08 +0,10 55 60 13 10
G12A-Q-7-L60 7 +0,08 +0,10 55 60 15 10
G12A-Q-8-L60 8 +0,08 +0,10 55 60 17 10
G12A-Q-9-L60 9 +0,09 +0,11 55 60 19 10
G12A-Q-10-L60 10 +0,10 +0,12 55 60 21 10
G12A-Q-11-L60 11 +0,10 +0,12 55 60 21 10
G12A-Q-12-L60 12 +0,11 +0,13 55 60 21 10



Прошивки G16 для прошивных головок серии BR-G16 - Диаметр “d” хвостовика : 16 мм .

Стандартное шестиугольное сечение

Стандартное квадратное сечение
АРТИКУЛ A L1 L
G16-E-1 1 +0,04 +0,06 2 25
G16-E-1,5 1,5 +0,05 +0,07 3 25
G16-E-2 2 +0,05 +0,07 5 25
G16-E-2,5 2,5 +0,05 +0,07 6 25
G16-E-3 3 +0,06 +0,08 7 25
G16-E-3,5 3,5 +0,06 +0,08 8 25
G16-E-4 4 +0,07 +0,09 9 25
G16-E-4,5 4,5 +0,07 +0,09 9 25
G16-E-5 5 +0,08 +0,10 11 25
G16-E-5,5 5,5 +0,08 +0,10 11 25
G16-E-6 6 +0,08 +0,10 13 25
G16-E-7 7 +0,08 +0,10 15 25
G16-E-8 8 +0,08 +0,10 17 25
G16-E-9 9 +0,09 +0,11 19 25
G16-E-10 10 +0,10 +0,12 21 25
G16-E-11 11 +0,10 +0,12 21 25
G16-E-12 12 +0,11 +0,13 21 25
G16-E-13 13 +0,11 +0,13 21 25
G16-E-14 14 +0,12 +0,14 21 25
G16-E-15 15 +0,13 +0,15 21 25
G16-E-16 16 +0,13 +0,15 21 25
G16-E-17 17 +0,14 +0,16 21 25
G16-E-18 18 +0,15 +0,17 21 25
G16-E-19 19 +0,16 +0,18 21 25
G16-E-20 20 +0,18 +0,20 21 25
G16-E-21 21 +0,18 +0,20 21 25
G16-E-22 22 +0,19 +0,21 21 25
G16-E-23 23 +0,20 +0,22 21 25
G16-E-24 24 +0,21 +0,23 21 25
G16-E-25 25 +0,22 +0,24 21 25
G16-E-27 27
G16-E-28 28
G16-E-30 30
G16-E-32 32
АРТИКУЛ A L1 L
G16-Q-1 1 +0,04 +0,06 2 25
G16-Q-1,5 1,5 +0,05 +0,07 3 25
G16-Q-2 2 +0,05 +0,07 5 25
G16-Q-2,5 2,5 +0,05 +0,07 6 25
G16-Q-3 3 +0,06 +0,08 7 25
G16-Q-3,5 3,5 +0,07 +0,09 8 25
G16-Q-4 4 +0,07 +0,09 9 25
G16-Q-4,5 4,5 +0,07 +0,09 9 25
G16-Q-5 5 +0,08 +0,10 11 25
G16-Q-5,5 5,5 +0,08 +0,10 11 25
G16-Q-6 6 +0,08 +0,10 13 25
G16-Q-7 7 +0,08 +0,10 15 25
G16-Q-8 8 +0,08 +0,10 17 25
G16-Q-9 9 +0,09 +0,11 19 25
G16-Q-10 10 +0,10 +0,12 21 25
G16-Q-11 11 +0,10 +0,12 21 25
G16-Q-12 12 +0,11 +0,13 21 25
G16-Q-13 13 +0,11 +0,13 21 25
G16-Q-14 14 +0,12 +0,14 21 25
G16-Q-15 15 +0,13 +0,15 21 25
G16-Q-16 16 +0,13 +0,15 21 25
G16-Q-17 17 +0,14 +0,16 21 25
G16-Q-18 18 +0,15 +0,17 21 25
G16-Q-19 19 +0,16 +0,18 21 25
G16-Q-20 20 +0,18 +0,20 21 25
G16-Q-21 21 +0,18 +0,20 21 25
G16-Q-22 22 +0,19 +0,21 21 25
G16-Q-23 23 +0,20 +0,22 21 25
G16-Q-24 24 +0,21 +0,23 21 25
G16-Q-25 25 +0,22 +0,24 21 25



Прошивки GL16 для прошивных головок серии BR-G16L - Диаметр “d” хвостовика : 16 мм .

Стандартное шестиугольное сечение - Серия ДЛИННАЯ

Стандартное квадратное сечение - Серия ДЛИННАЯ
АРТИКУЛ A L1 L C
GL16-E-05 5 +0,08 +0,10 40 45 11
GL16-E-5,5 5,5 +0,08 +0,10 40 45 11
GL16-E-6 6 +0,08 +0,10 40 45 13
GL16-E-7 7 +0,08 +0,10 40 45 15
GL16-E-8 8 +0,08 +0,10 40 45 17
GL16-E-9 9 +0,09 +0,11 40 45 19
АРТИКУЛ A L1 L C
GL16-Q-5 5 +0,08 +0,10 40 45 11
GL16-Q-5,5 5,5 +0,08 +0,10 40 45 11
GL16-Q-6 6 +0,08 +0,10 40 45 13
GL16-Q-7 7 +0,08 +0,10 40 45 15
GL16-Q-8 8 +0,09 +0,11 40 45 17
GL16-Q-9 9 +0,09 +0,11 40 45 19

АРТИКУЛ   A L1 L
GL16-E-10 10 +0,10 +0,12 40 45
GL16-E-11 11 +0,10 +0,12 40 45
GL16-E-12 12 +0,11 +0,13 40 45
GL16-E-13 13 +0,11 +0,13 40 45
GL16-E-14 14 +0,12 +0,14 40 45
GL16-E-15 15 +0,13 +0,15 40 45
GL16-E-16 16 +0,13 +0,15 40 45
GL16-E-17 17 +0,14 +0,16 40 45
GL16-E-18 18 +0,15 +0,17 40 45
GL16-E-19 19 +0,16 +0,18 40 45
GL16-E-20 20 +0,18 +0,20 40 45
GL16-E-21 21 +0,18 +0,20 40 45
GL16-E-22 22 +0,20 +0,22 40 45
GL16-E-23 23 +0,20 +0,22 40 45
GL16-E-24 24 +0,21 +0,23 40 45
GL16-E-25 25 +0,22 +0,24 40 45
GL16-E-26 26 +0,22 +0,24 40 45
GL16-E-27 27 +0,22 +0,24 40 45
GL16-E-28 28 +0,22 +0,24 40 45
GL16-E-30 30 +0,22 +0,24 40 45
GL16-E-32 32 +0,22 +0,24 40 45
АРТИКУЛ   A L1 L
GL16-Q-10 10 +0,10 +0,12 40 45
GL16-Q-11 11 +0,10 +0,12 40 45
GL16-Q-12 12 +0,11 +0,13 40 45
GL16-Q-13 13 +0,11 +0,13 40 45
GL16-Q-14 14 +0,12 +0,14 40 45
GL16-Q-15 15 +0,13 +0,15 40 45
GL16-Q-16 16 +0,13 +0,15 40 45
GL16-Q-17 17 +0,14 +0,16 40 45
GL16-Q-18 18 +0,15 +0,17 40 45
GL16-Q-19 19 +0,16 +0,18 40 45
GL16-Q-20 20 +0,18 +0,20 40 45
GL16-Q-21 21 +0,18 +0,20 40 45
GL16-Q-22 22 +0,20 +0,22 40 45
GL16-Q-23 23 +0,20 +0,22 40 45
GL16-Q-24 24 +0,21 +0,23 40 45
GL16-Q-25 25 +0,22 +0,24 40 45



Прошивки G25 для прошивных головок серии BR-G25 - Диаметр “d” хвостовика : 25 мм .

Стандартное шестиугольное сечение

Стандартное квадратное сечение
АРТИКУЛ A L1 L
G25-E-15 15 +0,13 +0,15 65 70
G25-E-16 16 +0,13 +0,15 65 70
G25-E-17 17 +0,14 +0,16 65 70
G25-E-18 18 +0,15 +0,17 65 70
G25-E-19 19 +0,16 +0,18 65 70
G25-E-20 20 +0,18 +0,20 65 70
G25-E-21 21 +0,18 +0,20 65 70
G25-E-22 22 +0,20 +0,22 65 70
G25-E-23 23 +0,20 +0,22 65 70
G25-E-24 24 +0,21 +0,23 65 70
G25-E-25 25 +0,22 +0,24 65 70
G25-E-26 26 +0,22 +0,24 65 70
G25-E-27 27 +0,22 +0,24 65 70
G25-E-28 28 +0,22 +0,24 65 70
G25-E-29 29 +0,22 +0,24 65 70
G25-E-30 30 +0,23 +0,25 65 70
G25-E-31 31 +0,23 +0,25 65 70
G25-E-32 32 +0,23 +0,25 65 70
G25-E-33 33 +0,23 +0,25 65 70
G25-E-34 34 +0,23 +0,25 65 70
G25-E-35 35 +0,24 +0,26 65 70
G25-E-36 36 +0,24 +0,26 65 70
G25-E-37 37 +0,24 +0,26 65 70
G25-E-38 38 +0,24 +0,26 65 70
G25-E-39 39 +0,24 +0,26 65 70
G25-E-40 40 +0,24 +0,26 65 70
АРТИКУЛ A L1 L
G25-Q-15 15 +0,13 +0,15 65 70
G25-Q-16 16 +0,13 +0,15 65 70
G25-Q-17 17 +0,14 +0,16 65 70
G25-Q-18 18 +0,15 +0,17 65 70
G25-Q-19 19 +0,16 +0,18 65 70
G25-Q-20 20 +0,18 +0,20 65 70
G25-Q-21 21 +0,18 +0,20 65 70
G25-Q-22 22 +0,20 +0,22 65 70
G25-Q-23 23 +0,20 +0,22 65 70
G25-Q-24 24 +0,21 +0,23 65 70
G25-Q-25 25 +0,22 +0,24 65 70



ПРОШИВКИ STD ДЛЯ МНОГОГРАННЫХ ОТВЕРСТИЙ – РАЗМЕР В ДЮЙМАХ

L1 = Полезная глубина прошивания и максимальная глубина работы

Стандартное шестиугольное сечение

Стандартное квадратное сечение

ДЛЯ ПРОШИВНЫХ ГОЛОВОК СЕРИИ G8

АРТИКУЛ d A L1 L
GP8-E-3/32" 8 2,38 +0,06 +0,08 5 18
GP8-E-1/8" 8 3,17 +0,07 +0,09 6 18
GP8-E-5/32" 8 3,97 +0,08 +0,10 8 18
GP8-E-3/16" 8 4,76 +0,08 +0,10 9 18
GP8-E-7/32" 8 5,55 +0,08 +0,10 11 18
GP8-E-1/4" 8 6,35 +0,08 +0,10 13 18
АРТИКУЛ d A L1 L
GP8-Q-3/32" 8 2,38 +0,06 +0,08 5 25
GP8-Q-1/8" 8 3,17 +0,07 +0,09 6 25
GP8-Q-5/32" 8 3,97 +0,08 +0,10 8 25
GP8-Q-3/16" 8 4,76 +0,08 +0,10 9 25
GP8-Q-7/32" 8 5,55 +0,08 +0,10 11 25
GP8-Q-1/4" 8 6,35 +0,08 +0,10 13 25

ДЛЯ ПРОШИВНЫХ ГОЛОВОК СЕРИИ G12

АРТИКУЛ d A L1 L
GP12-E-3/32" 12 2,38 +0,06 +0,08 5 18
GP12-E-1/8" 12 3,17 +0,07 +0,09 6 18
GP12-E-5/32" 12 3,97 +0,08 +0,10 8 18
GP12-E-3/16" 12 4,76 +0,08 +0,10 9 18
GP12-E-7/32" 12 5,55 +0,08 +0,10 11 18
GP12-E-1/4" 12 6,35 +0,08 +0,10 13 18
GP12-E-5/16" 12 7,93 +0,09   +0,11 16 18
GP12-E-3/8" 12 9,52 +0,10 +0,12 18 18
GP12-E-1/2" 12 12,70 +0,12 +0,14 21 18
АРТИКУЛ d A L1 L
GP12-Q-3/32" 12 2,38 +0,06 +0,08 5 25
GP12-Q-1/8" 12 3,17 +0,07 +0,09 6 25
GP12-Q-5/32" 12 3,97 +0,08 +0,10 8 25
GP12-Q-3/16" 12 4,76 +0,08 +0,10 9 25
GP12-Q-7/32" 12 5,55 +0,08 +0,10 11 25
GP12-Q-1/4" 12 6,35 +0,08 +0,10 13 25
GP12-Q-5/16" 12 7,93 +0,09   +0,11 16 25
GP12-Q-3/8" 12 9,52 +0,10 +0,12 18 25
GP12-Q-1/2" 12 12,70 +0,12 +0,14 21 25

ДЛЯ ПРОШИВНЫХ ГОЛОВОК СЕРИИ G16

АРТИКУЛ d A L1 L
GP16-E-3/32" 16 2,38 +0,06 +0,08 5 18
GP16-E-1/8" 16 3,17 +0,07 +0,09 6 18
GP16-E-5/32" 16 3,97 +0,08 +0,10 8 18
GP16-E-3/16" 16 4,76 +0,08 +0,10 9 18
GP16-E-7/32" 16 5,55 +0,08 +0,10 11 18
GP16-E-1/4" 16 6,35 +0,08 +0,10 13 18
GP16-E-5/16" 16 7,93 +0,09   +0,11 16 18
GP16-E-3/8" 16 9,52 +0,10 +0,12 18 18
GP16-E-1/2" 16 12,70 +0,12 +0,14 21 18
GP16-E-9/16" 16 14,28 +0,12 +0,14 21 18
GP16-E-5/8" 16 15,87 +0,13 +0,15 21 18
GP16-E-3/4" 16 19,05 +0,17 +0,19 21 18
GP16-E-1" 16 25,40 +0,22 +0,24 21 18
АРТИКУЛ d A L1 L
GP16-Q-3/32" 16 2,38 +0,06 +0,08 5 25
GP16-Q-1/8" 16 3,17 +0,07 +0,09 6 25
GP16-Q-5/32" 16 3,97 +0,08 +0,10 8 25
GP16-Q-3/16" 16 4,76 +0,08 +0,10 9 25
GP16-Q-7/32" 16 5,55 +0,08 +0,10 11 25
GP16-Q-1/4" 16 6,35 +0,08 +0,10 13 25
GP16-Q-5/16" 16 7,93 +0,09   +0,11 16 25
GP16-Q-3/8" 16 9,52 +0,10 +0,12 18 25
GP16-Q-1/2" 16 12,70 +0,12 +0,14 21 25
GP16-Q-9/16" 16 14,28 +0,12 +0,14 21 25
GP16-Q-5/8" 16 15,87 +0,13 +0,15 21 25
GP16-Q-3/4" 16 19,05 +0,17 +0,19 21 25
GP16-Q-1" 16 25,40 +0,22 +0,24 21 25



Многогранные прошивки GP12A для прошивных головок BR-G12A - Размеры в дюймах

ДЛЯ ПРОШИВНЫХ ГОЛОВОК СЕРИИ G12A

Стандартное шестиугольное сечение

Стандартное квадратное сечение
АРТИКУЛ d A L1 L C D
GP12A-E-3/32" 12 2,38      +0,06 +0,08 55 60 5 10
GP12A-E-1/8" 12 3,17      +0,07 +0,09 55 60 6 10
GP12A-E-5/32" 12 3,97      +0,08 +0,10 55 60 9 10
GP12A-E-3/16" 12 4,76      +0,08 +0,10 55 60 9 10
GP12A-E-7/32" 12 5,55      +0,08 +0,10 55 60 11 10
GP12A-E-1/4" 12 6,35      +0,08 +0,10 55 60 13 10
GP12A-E-5/16" 12 7,93      +0,09   +0,11 55 60 16 10
GP12A-E-3/8" 12 9,52      +0,10 +0,12 55 60 18 10
GP12A-E-1/2 12 12,70    +0,12 +0,14 55 60 21 10
АРТИКУЛ d A L1 L C D
GP12A-Q-3/32" 12 2,38      +0,06 +0,08 55 60 5 10
GP12A-Q-1/8" 12 3,17      +0,07 +0,09 55 60 6 10
GP12A-Q-5/32" 12 3,97      +0,08 +0,10 55 60 9 10
GP12A-Q-3/16" 12 4,76      +0,08 +0,10 55 60 9 10
GP12A-Q-7/32" 12 5,55      +0,08 +0,10 55 60 11 10
GP12A-Q-1/4" 12 6,35      +0,08 +0,10 55 60 13 10
GP12A-Q-5/16" 12 7,93      +0,09   +0,11 55 60 16 10
GP12A-Q-3/8" 12 9,52      +0,10 +0,12 55 60 18 10
GP12A-Q-1/2" 12 12,70    +0,12 +0,14 55 60 21 10

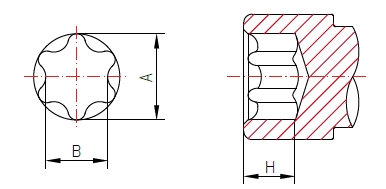

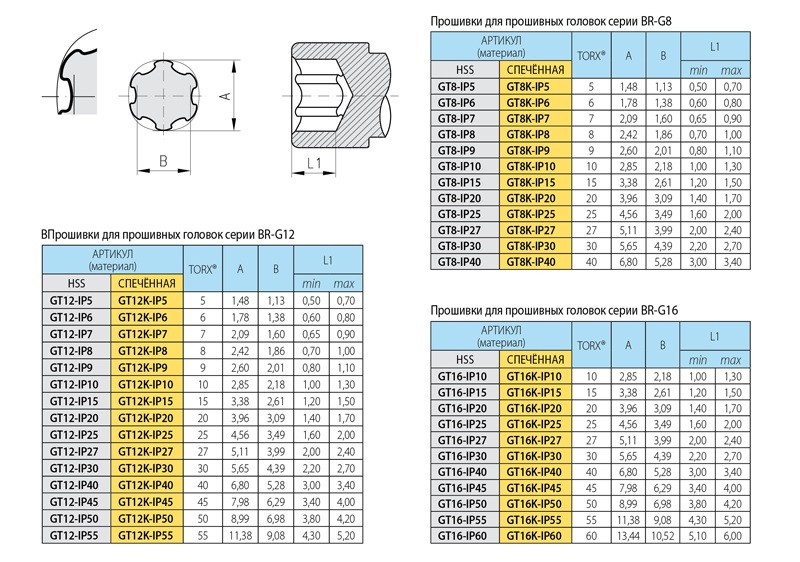

ПРОШИВКИ ДЛЯ КЛЮЧЕЙ TORX®

Оригинальный чертеж отверстий для ключей TORX ® даёт возможность их изготовления, по размерам, с очень высоким моментом затяжки, не повреждая целостность отверстия.



Прошивки для прошивных головок серии BR-G12

АРТИКУЛ TORX® A B H
GT8-T5 5 1,48 1,06 0,40 0,60
GT8-T6 6 1,80 1,29 0,50 0,70
GT8-T7 7 2,08 1,49 0,60 0,80
GT8-T8 8 2,45 1,80 0,70 0,90
GT8-T9 9 2,58 1,85 0,80 1,00
GT8-T10 10 2,85 2,07 1,00 1,30
GT8-T15 15 3,38 2,44 1,30 1,50
GT8-T20 20 3,96 2,86 1,50 1,60
GT8-T25 25 4,55 3,28 1,60 2,00
GT8-T27 27 5,10 3,65 2,00 2,40
GT8-T30 30 5,65 4,07 2,60 3,00
GT8-T40 40 6,8 4,88 3,00 3,30



Прошивки для прошивных головок серии BR-G8

АРТИКУЛ TORX® A B H
GT12-T5 5 1,48 1,06 0,40 0,60
GT12-T6 6 1,80 1,29 0,50 0,70
GT12-T7 7 2,08 1,49 0,60 0,90
GT12-T8 8 2,45 1,80 0,70 0,90
GT12-T9 9 2,58 1,85 0,80 1,00
GT12-T10 10 2,85 2,07 1,00 1,30
GT12-T15 15 3,38 2,44 1,30 1,50
GT12-T20 20 3,96 2,86 1,50 1,60
GT12-T25 25 4,55 3,28 1,60 2,00
GT12-T27 27 5,10 3,65 2,00 2,40
GT12-T30 30 5,65 4,07 2,60 3,00
GT12-T40 40 6,80 4,88 3,00 3,30
GT12-T45 45 7,97 5,68 3,50 4,00
GT12-T50 50 8,99 6,50 4,00 4,50
GT12-T55 55 11,41 8,1 4,3 5,20



Прошивки для прошивных головок серии BR-G16

АРТИКУЛ TORX® A B H
GT16-T10 10 2,85 2,07 1,00 1,30
GT16-T15 15 3,38 2,44 1,30 1,50
GT16-T20 20 3,96 2,86 1,50 1,60
GT16-T25 25 4,55 3,28 1,60 2,00
GT16-T27 27 5,10 3,65 2,00 2,40
GT16-T30 30 5,65 4,07 2,60 3,00
GT16-T40 40 6,80 4,88 3,00 3,30
GT16-T45 45 7,97 5,68 3,50 4,00
GT16-T50 50 8,99 6,50 4,00 4,50
GT16-T55 55 11,41 8,1 4,30 5,20
GT16-T60 60 13,49 9,66 5,10 6,00

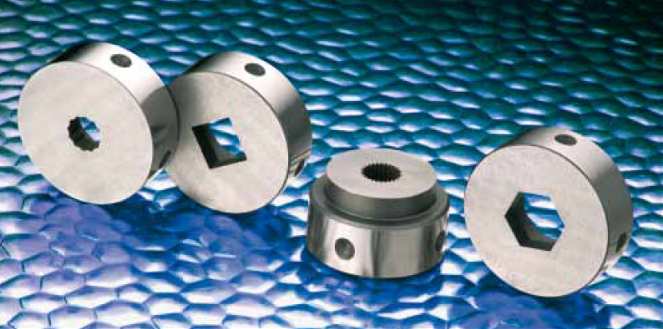

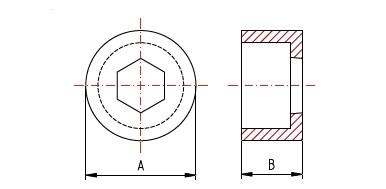

ПРОШИВКИ ДЛЯ НАРУЖНЫХ СТЕРЖНЕВЫХ ПОВЕРХНОСТЕЙ

Они сделаны из прочных стальных дисков, с отверстием в центре, для формообразования наружной цилиндрической стержневой поверхности с заданной формой поперечного cечения. Компания Brighetti может сконструировать широкий спектр фигур в центре отверстия прошивки на основании технических чертежей заказчика. Для изготовления одного наружного фасонного стержня не требуется специальная прошивная головка, но обычный адаптер для его применения с любой из наших прошивных головок. Именно на адаптер крепится матрица прошивки для наружных стержней.

АРТИКУЛ A - h7 B
G12-ESTER 32 20
G12A-ESTER 32 20
G16-ESTER 36 20
G16L-ESTER 42 20



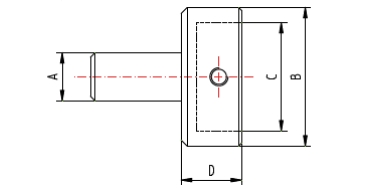

Адаптеры прошивок для наружных профилей

АРТИКУЛ A - h7 B C - H7 D
A - 12 12 42 32 18
A - 12 - A 12 42 32 53
A - 16 16 46 36 18
A - 16 - L 16 54 42 18



СПЕЦИАЛЬНЫЕ ПРОШИВКИ – ПРОИЗВОДНЫЕ ПРОШИВОК STD

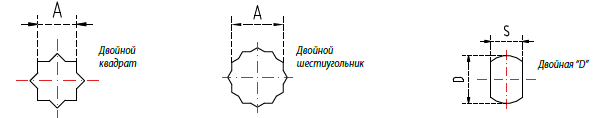

Для этого типа фигуры достаточно указать размер “A” для двойного квадрата или двойного шестиугольника, и размеры “D” и “S” для двойной “D”.

ПРОШИВКИ СПЕЦИАЛЬНЫЕ ДЛЯ ВИНТОВ С ГОЛОВКОЙ ПОД СПЕЦКЛЮЧ ДЛЯ ЗАЩИТЫ ОТ НЕСАНКЦИОНИРОВАННОГО ВСКРЫТИЯ

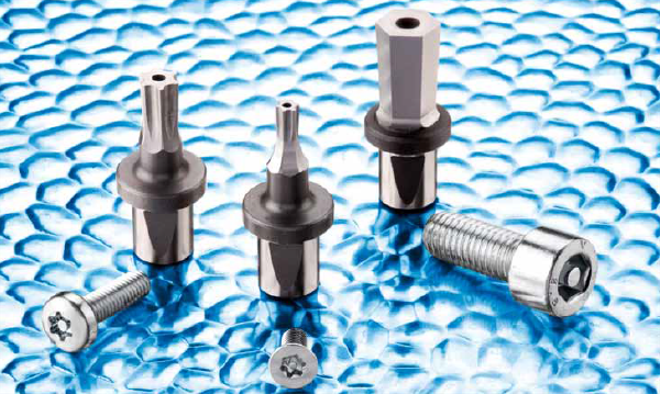

Cпециальные прошивки для создания многогранной фигуры со штифтом в центре головки винта. Доступ к данному типу винтов с головкой под спецключ возможен только со спецключом.

АРТИКУЛ TORX® d
GT12V - T25 25 1,9
GT12V - T27 27 2,2
GT12V - T30 30 2,6
GT12V - T40 40 3,0
GT12V - T45 45 3,5
GT12V - T50 50 3,9



АРТИКУЛ A d
G12V-E-8 8 5,80
G12V-E-9 9 6,90
G12V-E-10 10 7,75
G12V-E-11 11 8,20
G12V-E-12 12 9,00



ПРОШИВКИ СПЕЦИАЛЬНЫЕ ДЛЯ ВНЕШНИХ СТЕРЖНЕЙ/ ВНУТРЕННИХ ОТВЕРСТИЙ

Специальные пррошивки для шлицев могут быть изготовлены как для внутренних отверстий, так и для наружных стержней.

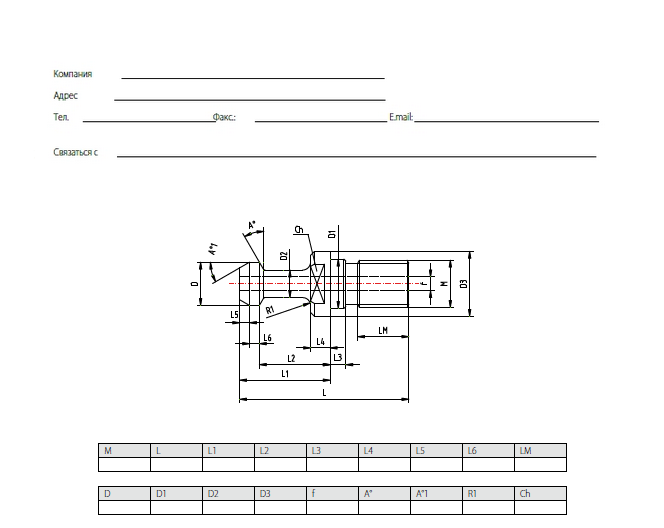

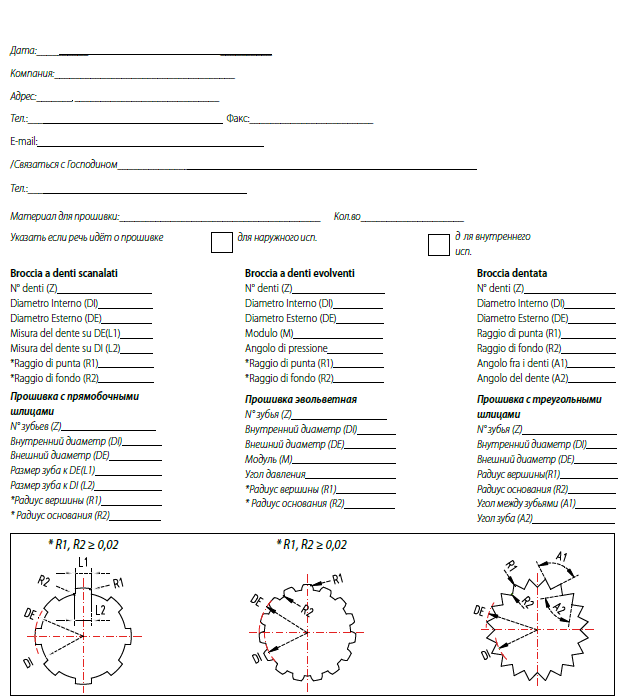

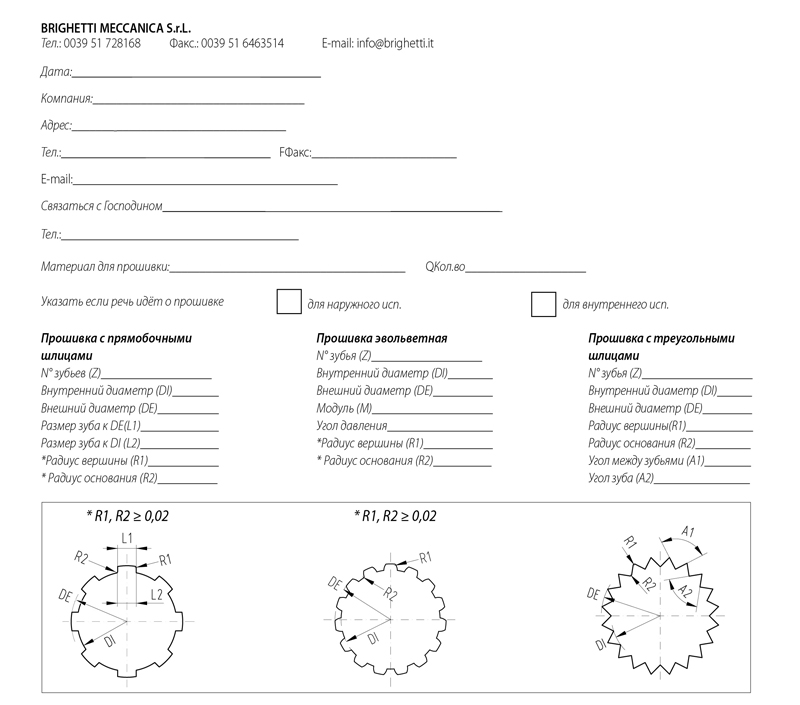

Если Вы заинтересованы в специальных прошивках, не включенных в Общий Каталог, пошлите эту страницу, после её соответствующего
заполнения.

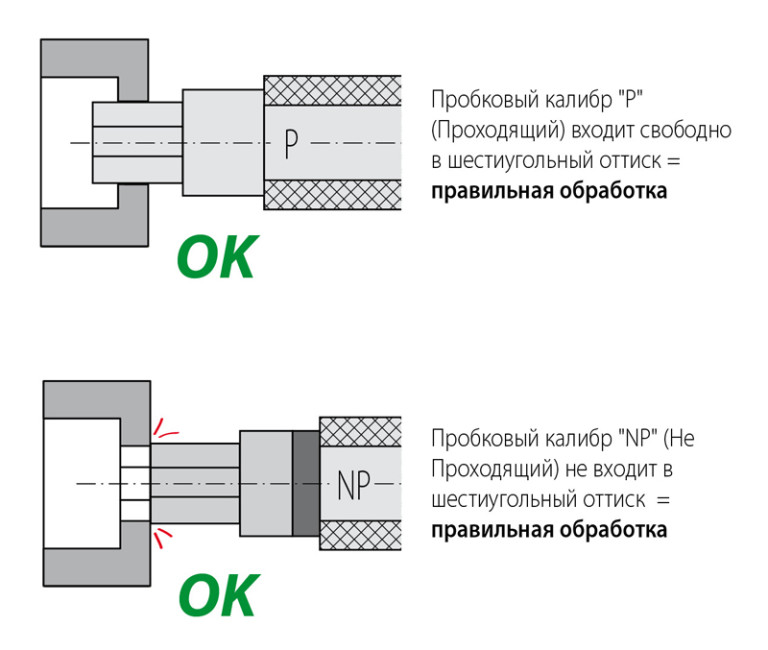

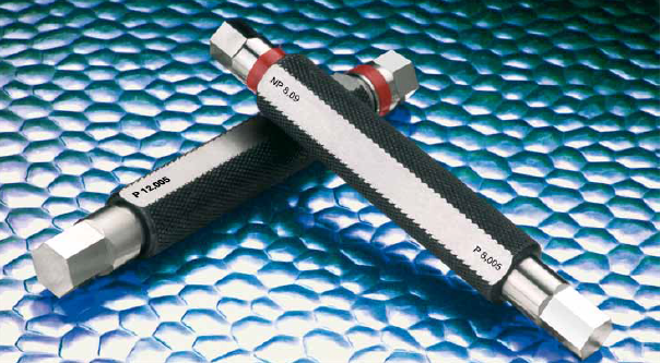

ПРОБКОВЫЕ КАЛИБРЫ КОНТРОЛЯ МНОГОГРАННЫХ ОТВЕРСТИЙ

Служат для контролирования размеров многогранных отверстий, сделанных прошивками. Изготавливаются в соответствии с запрошенным классом толерантности.

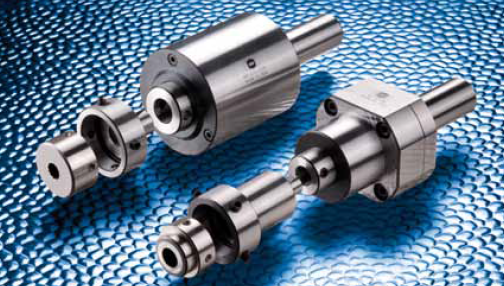

BT-BTA – УСТРОЙСТВА ДЛЯ ПРОШИВАНИЯ ШПОНОЧНЫХ ПАЗОВ НА СТАНКАХ С ЧПУ

ОБЩАЯ ИНФОРМАЦИЯ

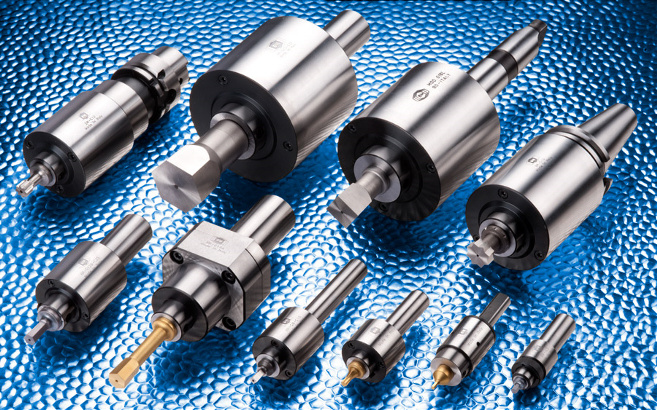

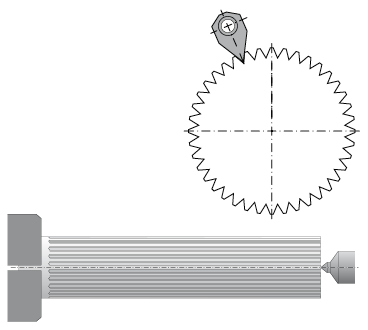

Прошивные устройства BT/BTA были разработаны для обработки внутренних шпоночных канавок в сквозных или несквозных отверстиях, используя станки с ЧПУ. Это значит, что  прошивание осуществляется путем последовательных операций на том же самом станке: после осуществления операции  по обтачиванию, сверлению, фрезерованию итд.., не снимая заготовку со станка, можно перейти последовательно к прошиванию шпоночного паза, что является большой экономией с точки зрения время и денег.
После обтачивания, фрезерования, сверления ит. можно перейти к процессу прошивания внутренних пазов , не снимая обрабатываемую заготовку со станка, что является большой экономией с точки зрения времени и денег, в то время как результат обработки будет более точным. Мы предлагаем два различных решения для обработки внутренних пазов. Первое решение – это устройство ВТ, состоящее из державки для режущих пластин и вставки-резца. Этот инструмент особенно подходит для использования на станках с ЧПУ (токарный, фрезерный, рабочий центр) с осью Y и на долбёжных станках. Идеальная линеаризация инструмента и обрабатываемой детали достигается из-за специфических функциональных возможностей станков с ЧПУ. Этот инструмент предлагается  с цилиндрическим соединением к станку двух различных размеров, а именно Ø25 и Ø 32. Максимальная глубина прошивания достигает от 30 мм до 160 мм.

Вторым устройством является BTA, оно состоит из инструмента ВТ (державки и вставки-резца) и эксцентриковой регулировочной втулки. Это устройство из трёх компонующих подходит при использовании станков, не оснащенных осью “Y”. В этом случае только эксцентриковая регулировочная втулка обеспечивает идеальное расположение прошивного инструмента по отношению к обрабатываемой детали. Ошибки при расположении могут корригироваться, поворачивая эксцентриковую втулку по часовой стрелке или против, следуя разметку на её заплечике. Эксцентриковая регулировочная втулка предлагается с тремя различными размерами внешнего диаметра: 32 – 40 – 50, и ось внешнего отверстия смещена по отношению к оси втулки.

Устройство для прошивания ВТ/ВТА, было запатентовано, и является огромным новаторством в отрасли по обработке внутренних шпоночных пазов. По сути, в настоящее время все имеющиеся в наличии на рынке устройства по прошиванию внутренних шпоночных пазов для станков с ЧПУ являются “неподвижно-закреплёнными инструментами“, это означает, что инструменты не регулируется. Вследствие этого для регулирования положения инструмента требуются несколько попыток, и оно не руководствуется градуированной шкалой, которая в случае использования ВТ/ВТА, упрощает и ускоряет данный процесс.

ТЕХНИЧЕСКИЕ ПОНЯТИЯ

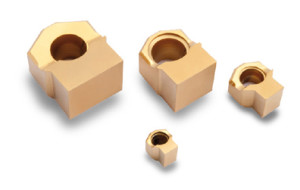

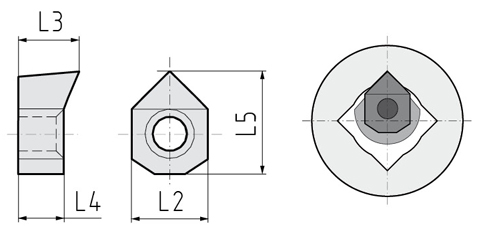

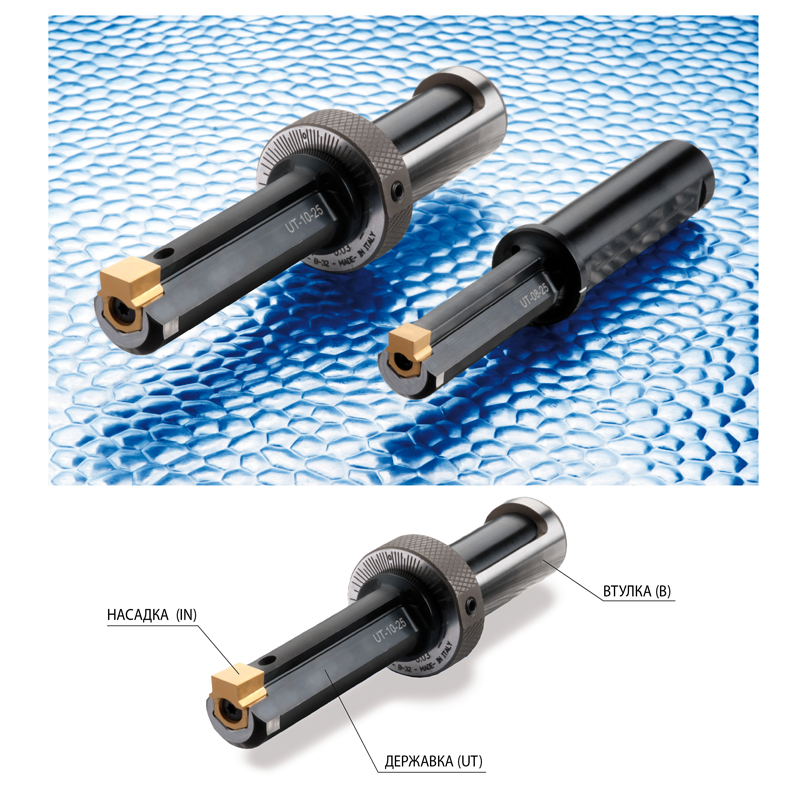

A – НАСАДКА

Они изготавливаются из стали спечённой с покрытием TiN. Тип используемой стали, и покрытие сообщают насадке такую прочность, которая дает возможность оптимального сопротивления повторным ударным нагрузкам, которые эта обработка несёт в себе. Важно отметить, что для некоторых насадок (особенно для насадок с толерантностью P6 и H7) могут быть сделаны фаски 0,2×45°. Таким образом во время и вместе с изготовлением паза для шпонки будет удалены все заусенцы, формирующиеся во время обработки. Особенная форма насадок допускает осуществление переточки 2/3 раза и вследствие этого снижение расходов. Размеры насадок, указанные в общем каталоге всегда имеются на складе. По запросу поставляем насадки с указанными размерами в дюймах.

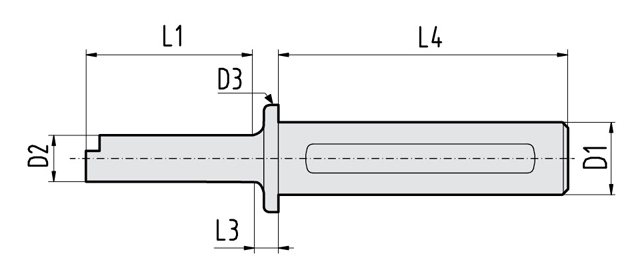

B – ДЕРЖАВКА

Она сделана из термически обработанной и закалённой стали: таким образом гарантируется отличное сопротивление компрессии. Инструмент предлагается в двух размерах: 25 и 32 мм. В этой сфере и среди многочисленных подвидов инструмент в состоянии принять в приспособленное гнездо насадки шириной от 2мм до 25мм. В то время как общая длина рабочей части для полезной глубины прошивания начинается от минимальной в 30мм и достигает максимальной в 160мм (L1 рис. 2). Чтобы гарантировать максимальную адекватность каждому типу державки, гнездо насадки было разработано
для принятия до 6 различных размеров. Кроме того державка оснащена продольным углублением (Ø 3,5), в которое проходит охлаждающая жидкость с целью охлаждения резца насадки и удаления стружек, образующихся на месте работы.

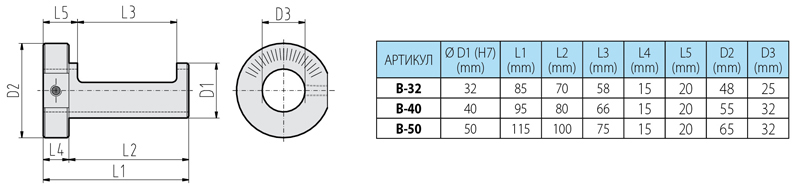

C – ЭКСЦЕНТРИКОВАЯ ВТУЛКА

Является главным элементом системы BTA (прошивного регулируемого инструмента) для прошивания шпонок на всех токарных станках с ЧПУ не располагающих осью Y. Благодаря калиброванной шкале, находящейся на втулке, можно вмешаться, чтобы исправить ошибки симметрии, которые могут возникнуть в начале обработки прошиванием. Смещая  внутреннее отверстие по отношению к оси втулки ( 0,5мм ), область коррекции державки варьируется от +0,5мм. до -0,5 мм. Перемещение всего на одну метку на калиброванной шкале приводит к отклонению насадки на 0,03 мм. По принципу регулирования эксцентриситета эксцентриковой втулки был запрошен и получен зарегистрированный патент. Втулка сделана из закаленной и отшлифованной стали для инструментов. Втулка изготавливается с внешним диаметром в 32, 40, 50 мм (с толерантностью H7). По запросу поставляем ту же самую втулку с соединением VDI.

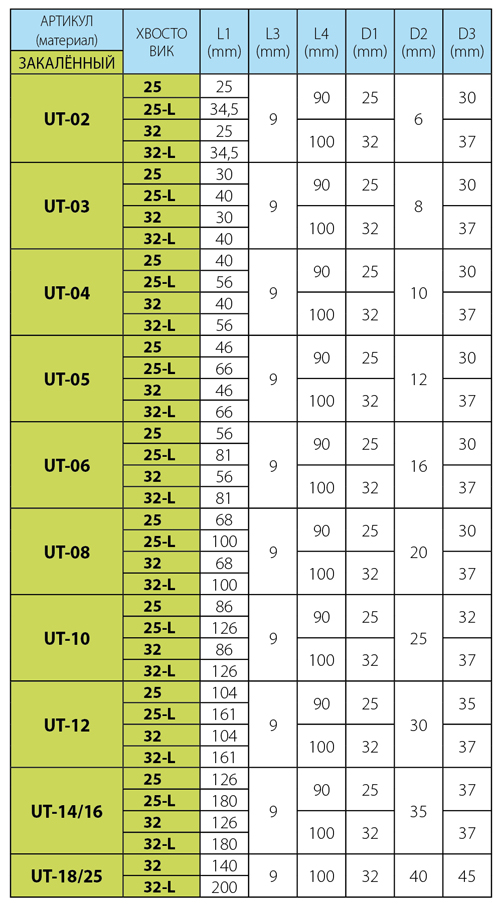

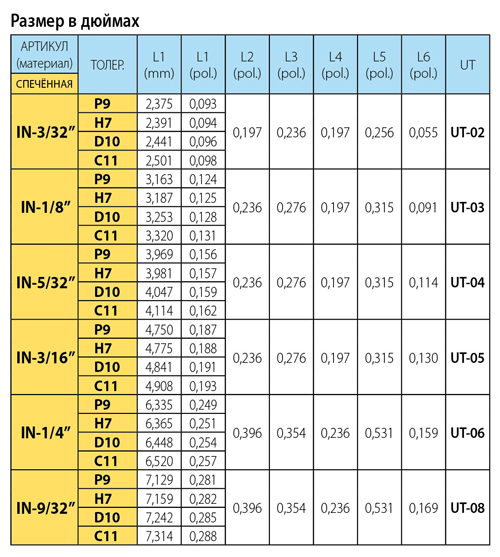

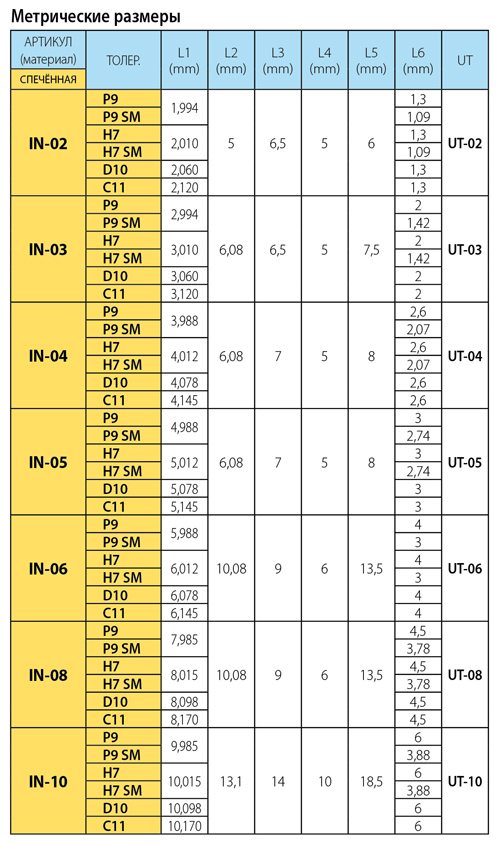

D – ТАБЛИЦЫ

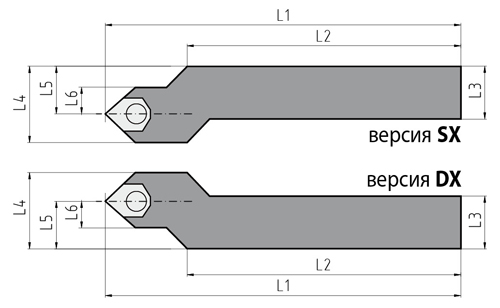

НАСАДКА (IN) ДЕРЖАВКА (UT)

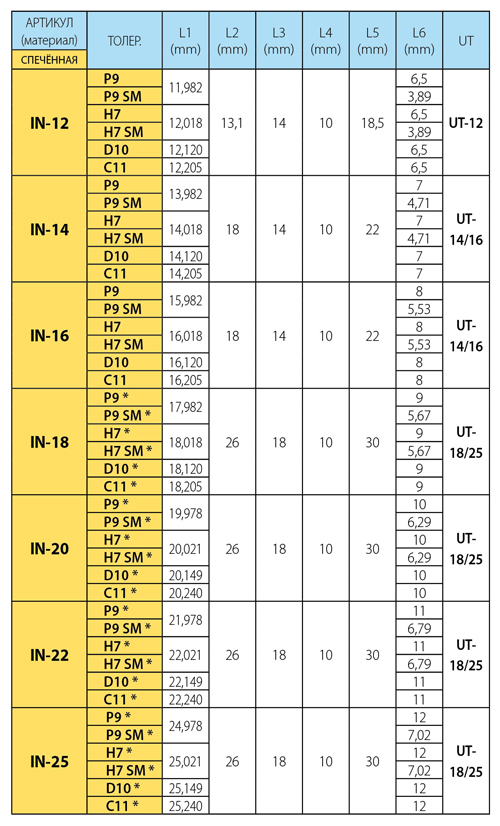

Код Размеры фиксирован- ные Размеры варьируемые Код  Размеры

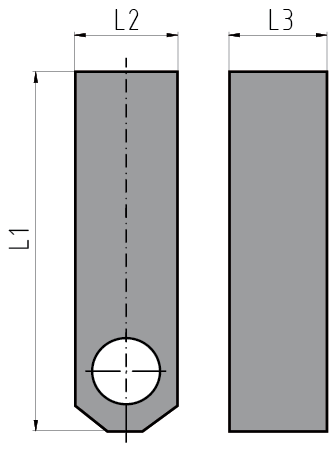

Размер L1 (с толерантностью) L5

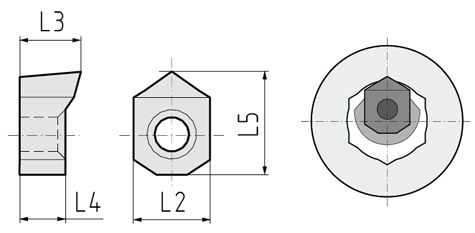

P6 * H7 * D10 C11 ==  L1/L1L** L3*** L4 D1 D2 D3
IN 3 L2 = 6
L3 = 7
L4 = 5
2,983 3,012 3,060 3,120 7,5 UT 3-25
UT 3-32
30/40 9 90
100
25
32
8 30
37
IN 4 3,983 4,012 4,070 4,145 8 UT 4-25
UT 4-32
40/56 9 90
100
25
32
10 30
37
IN 5 4,983 5,012 5,070 5,120 8 UT 5-25
UT 5-32
46/66 9 90
100
25
32
12 30
37
IN 6 L2 = 10
L3 = 9
L4 = 6
5,983 6,015 6,078 6,120 13,5 UT 6-25
UT 6-32
56/81 9 90
100
25
32
16 30
37
IN 8 7,979 8,015 8,080 8,140 UT 8-25
UT 8-32
68/100 90
100
25
32
20 30
37
IN 10 L2 = 13
L3 = 14
L4 = 10
9,979 10,015 10,090 10,160 18,5 UT 10-25
UT 10-32
86/126 9 90
100
25
32
25 30
37
IN 12 11,974 12,018 12,090 12,180 UT 12-25
UT 12-32
102/160 90
100
25
32
30 30
37
IN 14 L2 = 18
L3 = 14
L4 = 10
13,974 14,018 14,100 14,200 22 UT 14-32
UT 16-32
126/180 9 100 32 35 37
IN 16 15,974 16,018 16,100 16,200
IN 18 L2 = 26
L3 = 16
L4 = 10
17,97 18,021 18,149 18,240 30 UT 18-32
UT 25-32
140/200 9 100 32 40 45
IN 20 19,97 20,021 20,149 20,240
IN 22 21,97 22,021 22,149 22,240
IN 25 24,97 25,021 25,149 25,240



ВТУЛКА (B)
Размеры Ø D1
  32 40 50
L1 85 95 115
L2 70 80 100
L3 58 66 75
L4 15 15 15
L5 20 20 20
D1 (H7) 32 40 50
D2 55 55 65
D3 25 32 32

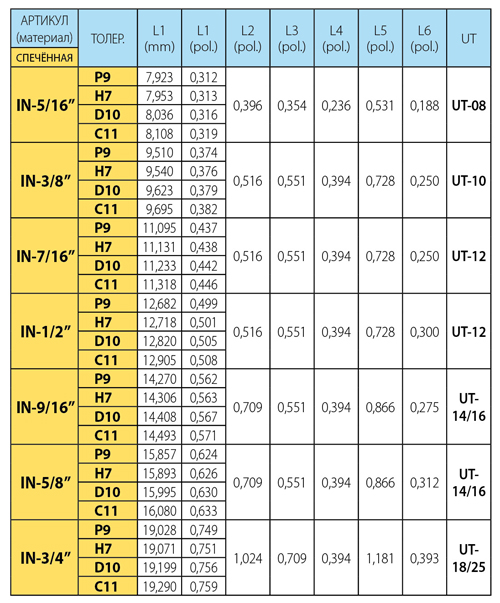

Насадки метрические

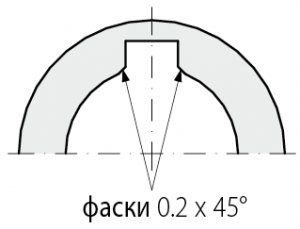

*SM - насадка с фаской 0,2 x 45°

Насадки метрические 3 мм

IN-3-P6
IN-3-P6-SM
IN-3-H7
IN-3-H7-SM
IN-3-D10
IN-3-C11

Насадки метрические 4 мм

IN-4-P6
IN-4-P6-SM
IN-4-H7
IN-4-H7-SM
IN-4-D10
IN-4-C11

Насадки метрические 5 мм

IN-5-P6
IN-5-P6-SM
IN-5-H7
IN-5-H7-SM
IN-5-D10
IN-5-C11

Насадки метрические 6 мм

IN-6-P6
IN-6-P6-SM
IN-6-H7
IN-6-H7-SM
IN-6-D10
IN-6-C11

Насадки метрические 8 мм

IN-8-P6
IN-8-P6-SM
IN-8-H7
IN-8-H7-SM
IN-8-D10
IN-8-C11

Насадки метрические 10 мм

IN-10-P6
IN-10-P6-SM
IN-10-H7
IN-10-H7-SM
IN-10-D10
IN-10-C11

Насадки метрические 12 мм

IN-12-P6
IN-12-P6-SM
IN-12-H7
IN-12-H7-SM
IN-12-D10
IN-12-C11

Насадки метрические 14 мм

IN 14-P6
IN 14-P6-SM
IN 14-H7
IN 14-H7-SM
IN 14-D10
IN 14-C11

Насадки метрические 16 мм

IN 16-P6
IN 16-P6-SM
IN 16-H7
IN 16-H7-SMIN 16-P6
IN 16-P6-SM
IN 16-H7
IN 16-H7-SM
IN 16-D10
IN 16-C11

Насадки метрические 18 мм

IN 18-P6
IN 18-P6-SM
IN 18-H7
IN 18-H7-SM
IN 18-D10
IN 18-C11

Насадки метрические 20 мм

IN 20-P6
IN 20-P6-SM
IN 20-H7
IN 20-H7-SM
IN 20-D10
IN 20-C11

Насадки метрические 22 мм

IN 22-P6
IN 22-P6-SM
IN 22-H7
IN 22-H7-SM
IN 22-D10
IN 22-C11

Насадки метрические 25 мм

IN 25-P6
IN 25-P6-SM
IN 25-H7
IN 25-H7-SM
IN 25-D10
IN 25-C11

Насадки дюймовые

Насадки дюймовые 1/8"

IN-1/8"-P6
IN-1/8"-H7
IN-1/8"-D10
IN-1/8"-C11

Насадки дюймовые 5/32"

IN-5/32"-P6
IN-5/32"-H7
IN-5/32"-D10
IN-5/32"-C11

Насадки дюймовые 3/16"

IN-3/16"-P6
IN-3/16"-H7
IN-3/16"-D10
IN-3/16"-C11

Насадки дюймовые 1/4"

IN-1/4"-P6
IN-1/4"-H7
IN-1/4"-D10
IN-1/4"-C11

Насадки дюймовые 9/32"

IN-9/32"-P6
IN-9/32"-H7
IN-9/32"-D10
IN-9/32"-C11

Насадки дюймовые 5/16"

IN-5/16"-P6
IN-5/16"-H7
IN-5/16"-D10
IN-5/16"C11

Насадки дюймовые 3/8"

IN-3/8"-P6
IN-3/8"-H7
IN-3/8"-D10
IN-3/8"-C11

Насадки дюймовые 7/16"

IN-7/16"-P6
IN-7/16"-H7
IN-7/16"-D10
IN-7/16"-C11

Насадки дюймовые 1/2"

IN-1/2"-P6
IN-1/2"-H7
IN-1/2"-D10
IN-1/2"-C11

Насадки дюймовые 9/16"

IN-9/16"-P6
IN-9/16"-H7
IN-9/16"-D10
IN-9/16"-C11

Насадки дюймовые 5/8"

IN-5/8"-P6
IN-5/8"-H7
IN-5/8"-D10
IN-5/8"-C11

Насадки дюймовые 3/4"

IN-3/4"-P6
IN-3/4"-H7
IN-3/4"-D10
IN-3/4"-C11

Державки

Державка (стандартная) Ø 25

UT-25-3
UT-25-4
UT-25-5
UT-25-6
UT-25-8
UT-25-10
UT-25-12

Державка (длинная) Ø 25

UT-25-3-L
UT-25-4-L
UT-25-5-L
UT-25-6-L
UT-25-8-L
UT-25-10-L
UT-25-12-L

Державка (стандартная) Ø 32

UT-32-3
UT-32-4
UT-32-5
UT-32-6
UT-32-8
UT-32-10
UT-32-12
UT 32-14/16
UT 32-18/25

Державка (длинная)

UT-32-3-L
UT-32-4-L
UT-32-5-L
UT-32-6-L
UT-32-8-L
UT-32-10-L
UT-32-12-L
UT 32L-14/16
UT 32L-18/25

Эксцентриковая втулка

B-32 (Ø 32X25 85 mm LONG)
B-40 (Ø 40X32 95 mm LONG)
B-50 (Ø 50X32 115 mm LONG)

Система BTA (насадка+державка+эксцентриковая втулка)

BTA 25-32
BTA25-3-32
BTA25-3-32L
BTA25-4-32
BTA25-4-32L
BTA25-5-32
BTA25-5-32L
BTA25-6-32
BTA25-6-32L
BTA25-8-32
BTA25-8-32L
BTA25-10-32
BTA25-10-32L
BTA25-12-32
BTA25-12-32L

BTA 32-40
BTA32-3-40
BTA32-3-40L
BTA32-4-40
BTA32-4-40L
BTA32-5-40
BTA32-5-40L
BTA32-6-40
BTA32-6-40L
BTA32-8-40
BTA32-8-40L
BTA32-10-40
BTA32-10-40L
BTA32-12-40
BTA32-12-40L
BTA 32-14/16-40
BTA 32-14/16-40L
BTA 32-18/25-40
BTA 32-18/25-40L

BTA 32-50
BTA32-3-50
BTA32-3-50L
BTA32-4-50
BTA32-4-50L
BTA32-5-50
BTA32-5-50L
BTA32-6-50
BTA32-6-50L
BTA32-8-50
BTA32-8-50L
BTA32-10-50
BTA32-10-50L
BTA32-12-50
BTA32-12-50L
BTA 32-14/16-50
BTA 32L-14/16-50
BTA 32-18/25-50
BTA 32L-18/25-50

Система BT (насадка+державка)

BT 25
BT25-3
BT25-3L
BT25-4
BT25-4L
BT25-5
BT25-5L
BT25-6
BT25-6L
BT25-8
BT25-8L
BT25-10
BT25-10L
BT25-12
BT25-12L

BT 32
BT 32-3
BT 32-3L
BT 32-4
BT 32-4L
BT 32-5
BT 32-5L
BT 32-6
BT 32-6L
BT 32-8
BT 32-8L
BT 32-10
BT 32-10L
BT 32-12
BT 32-12L
BT 32-14/16
BT 32-14/16L
BT 32-18/25
BT 32-18/25L

Запатентованная система ВТА (регулируемый прошивной инструмент) (рекомендуется для использования на станках не оснащенных осью Y)  состоит из трёх частей: державки, насадки иэксцентриковой втулки.

Система ВТ (рекомендуется для традиционных станков или ЧПУ, оснащённых осью Y) состоит из двух частей: державки и насадки. Чтобы легче идентифицировать тип BT/ВТА, необходимого для конструирования, например, для одной шпонки 4 мм с толерантностью Н7 нужно сделать следующее:

  • Тип насадки L1 = 4 код IN-4H7
  • Тип державки: код UT-4-32

    И для системы BTA:

  • Тип втулки: код B-40

_________________________________________

*Для всех размеров насадок (IN 3, IN 4, IN 5, итд.) в версии с толерантностью Р6 и Н7, насадка может быть заказана с фаской 0,2 x 45° в точке пересечения между отверстием и стенками прошитого углубления, оставляя таким образом отверстие без заусенцев.

**Для всех версий державки с размером L1 изготавливается стандартные размеры (L1) и большие размеры (L1L). Пр: державка с кодом UT-4-25 может производится с длиной L1 = 40 мм. и L1L = 56 мм. державка с кодом UT-8- 32 может производится с длиной L1 = 68 мм. и L1L = 100 мм.

***Только для размеров L1 ( а не L1 L) для державки UT-10-25 и UT-12-25, размер L3 равен 11 мм, а не 9 мм.



E – ГИБКОСТЬ СИСТЕМЫ И ВРЕМЯ ОСУЩЕСТВЛЕНИЯ РАБОТЫ

Возможность применения насадок различных размеров и форм позволяет получить внутренние фигуры, которые в противном случае нет возможности получить без больших затрат. Подчёркивается, что скорость резки и углубления зависят, по сути, от типа материала для обработки. Ниже следует пример изготовления шпонки (рис 1) с указанием требующегося времени и стойкости лезвия.

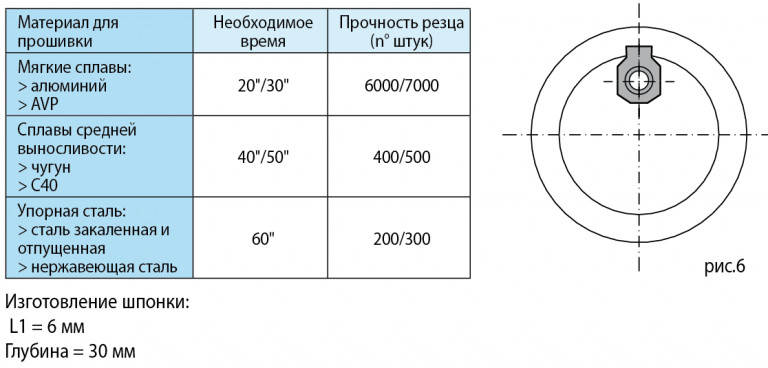

Изготовление шпонки:
L1 = 6 мм
Глубина = 30 мм

Материал для прошивания Время.
Секунды
Стойкость лезвия.
Кол.во единиц

Мягкие сплавы:

  • Алюминий
  • Быстрорежущий сплав со свинцом (AVP)
20"/30" 6000/7000

Сплавы средней твёрдости:

  • Чугун
  • C40
40"/50" 400/500

Твёрдые сплавы:

  • Термообработанная сталь
  • Сталь INOX
60" 200/300





Когда нет необходимости в производстве в больших количествах, система BT/ВТА особенно рекомендуется для осуществления внутренних шлицов и эвольветных зубьев.

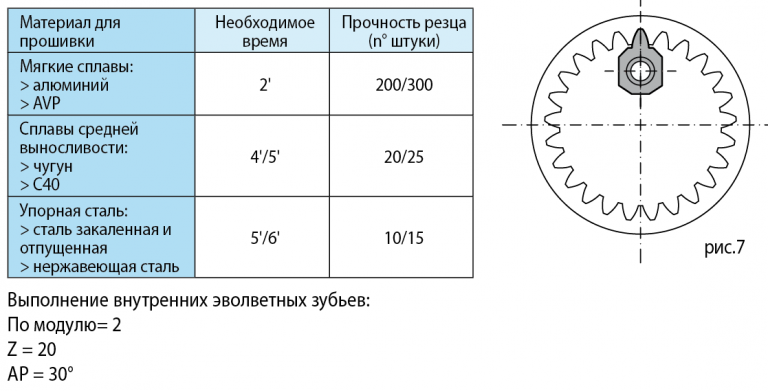

Изготовление внутренних эвольветных зубьев:
Модуль = 2
Z = 20
AP = 30°

Материал для прошивания Время.
Минуты
Стойкость лезвия.
Кол.во единиц
Мягкие сплавы:
  • Алюминий
  • Быстрорежущий сплав со свинцом (AVP)
2 200/300
Сплавы средней твёрдости:
  • Чугун
  • C40
4'/5' 20/25
Твёрдые сплавы:
  • Термообработанная сталь
  • Сталь INOX
5'/6' 10/15

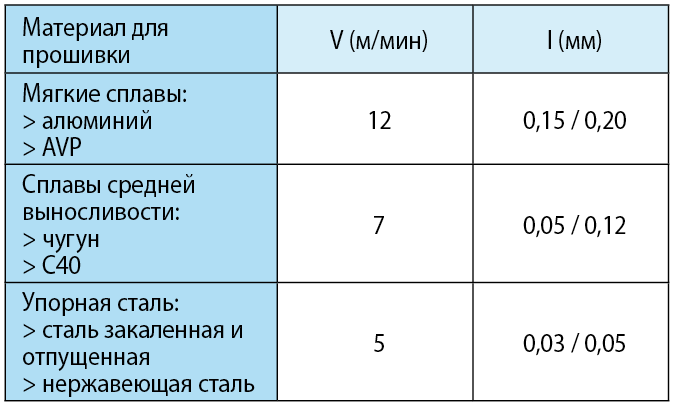

F – СКОРОСТЬ РЕЗКИ И УГЛУБЛЕНИЯ ОТ ОДНОГО ЭТАПА К ДРУГОМУ

Ниже предоставляем некоторые указания относительно следующих параметров по отношению к обрабатываемому материалу.
V = Скорость резки (мт/мин)
I = Скорость углубления от одного этапа к другому (выражена в мм)

Материал для прошивания V (mt/min.-мт/мин) I (mm.-мм)
Мягкие сплавы:
  • Алюминий
  • Быстрорежущий сплав со свинцом (AVP)
12 0,15 / 0,20
Сплавы средней твёрдости:
  • Чугун
  • C40
7 0,05 / 0,12
Твёрдые сплавы:
  • Термообработанная сталь
  • Сталь INOX
5 0,03 / 0,05



G – ПРОГРАММИРОВАНИЕ СТАНКА С ЧПУ

По запросу возможно предоставление программы для основных станков , которые используют наиболее распространенные ЧПУ.  Некоторые модификации параметров при обработки при использовании  данных программ может осуществлять непосредственно опрератор.



ПЕРЕХОДНЫЕ ВТУЛКИ

Переходные опорные втулки допускают крепление развёрток или свёрл с цилиндрическим хвостовиком или конусом morse на станки с числовым программным управлением.
Производство втулок делится на несколько типов:

  • цилиндрические втулки  монтируемые на станок посредствомчервяка (винта без головки)
  • цилиндрические втулки с ушком, монтируемые непосредственно на станок
  • конические втулки
  • втулки с проходом для охлаждающей жидкости
  • эластичные втулки
  • эластичные втулки для антивибрационных оправок

Каждый тип втулок предлагается различных размеров, образуя, таким образом, полный спектр, способный удовлетворить самые разнообразные потребности.

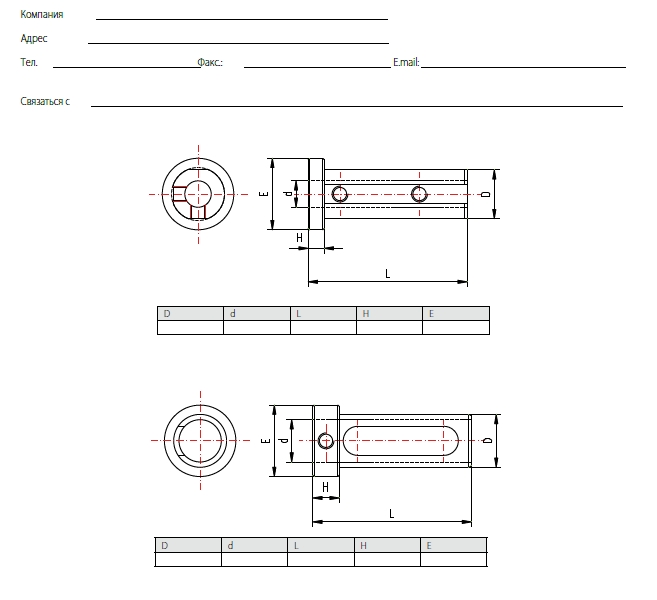

ЦИЛИНДРИЧЕСКИЕ ВТУЛКИ

D=16 mm.

АРТИКУЛ D h7 d H8 L H E
B-16-6-50 16 6 50 5 20
B-16-8-50 16 8 50 5 20
B-16-10-50 16 10 50 5 20
B-16-12-50 16 12 50 5 20



D=19,5 mm. (3/4")
АРТИКУЛ D h7 d H8 L H E
B19,05-6-60 19,05 6 60 6 27
B19,05-8-60 19,05 8 60 6 27



D=19,5 mm. (3/4")
АРТИКУЛ D h7 d H8 L H E
B19,05-10-60 19,05 10 60 6 27
B19,05-12-60 19,05 12 60 10 27
B19,05-14-60 19,05 14 60 10 27
B19,05-16-60 19,05 16 60 10 27



D=20 mm.
АРТИКУЛ D h7 d H8 L H E
B20-6-60 20 6 60 6 27
B20-8-60 20 8 60 6 27
B20-10-60 20 10 60 6 27



D=20 mm.
АРТИКУЛ D h7 d H8 L H E
B20-12-60 20 12 60 10 27
B20-14-60 20 14 60 10 27
B20-16-60 20 16 60 10 27



D=22 mm.
АРТИКУЛ D h7 d H8 L H E
B22-6-60 22 6 60 6 28
B22-8-60 22 8 60 6 28
B22-10-60 22 10 60 6 28



D=22 mm.
АРТИКУЛ D h7 d H8 L H E
B22-12-60 22 12 60 6 28
B22-14-60 22 14 60 6 28
B22-16-60 22 16 60 6 28



D=25 mm.
АРТИКУЛ D h7 d H8 L H E
B25-6-60 25 6 60 6 33
B25-8-60 25 8 60 6 33
B25-10-60 25 10 60 6 33
B25-12-60 25 12 60 6 33



D=25 mm.
АРТИКУЛ D h7 d H8 L H E
B25-14-70 25 14 70 13 33
B25-16-70 25 16 70 13 33
B25-18-70 25 18 70 13 33
B25-20-70 25 20 70 13 33



D=25,40 mm. (1")
АРТИКУЛ D h7 d H8 L H E
B25,40-6-60 25,40 6 60 6 33
B25,40-8-60 25,40 8 60 6 33
B25,40-10-60 25,40 10 60 6 33
B25,40-12-60 25,40 12 60 6 33



D=25,40 mm. (1")
АРТИКУЛ D h7 d H8 L H E
B25,40-12-70 25,40 12 70 13 33
B25,40-14-70 25,40 14 70 13 33
B25,40-16-70 25,40 16 70 13 33
B25,40-18-70 25,40 18 70 13 33
B25,40-20-70 25,40 20 70 13 33
D=31,75 mm. (1"1/4)
АРТИКУЛ D h7 d H8 L H E
B31,75-6-60 31,75 6 60 6 39



АРТИКУЛ D h7 d H7 L H E
B31,75-8-70 31,75 8 70 8 39
B31,75-10-70 31,75 10 70 8 39
B31,75-12-70 31,75 12 70 8 39
B31,75-14-70 31,75 14 70 8 39
B31,75-16-70 31,75 16 70 8 39
B31,75-18-70 31,75 18 70 8 39
B31,75-20-70 31,75 20 70 8 39



АРТИКУЛ D h7 d H7 L H E
B31,75-25-80 31,75 25 80 15 39



D=32 mm.
АРТИКУЛ D h7 d H8 L H E
B32-6-60 32 6 60 6 39



АРТИКУЛ D h7 d H8 L H E
B32-8-70 32 8 70 8 39
B32-10-70 32 10 70 8 39
B32-12-70 32 12 70 8 39
B32-14-70 32 14 70 8 39
B32-16-70 32 16 70 8 39
B32-18-70 32 18 70 8 39
B32-20-70 32 20 70 8 39



АРТИКУЛ D h7 d H7 L H E
B32-25-80 32 25 80 15 39



D=35 mm.
АРТИКУЛ D h7 d H8 L H E
B35-8-80 35 8 80 8 44
B35-10-80 35 10 80 8 44
B35-12-80 35 12 80 8 44
B35-16-80 35 16 80 8 44
B35-20-80 35 20 80 8 44
B35-25-80 35 25 80 8 44
B35-32-80 35 32 80 8 44
D=40 mm.
АРТИКУЛ D h7 d H8 L H E
B40-6-60 40 6 60 6 49



АРТИКУЛ D h7 d H8 L H E
B40-8-80 40 8 80 8 49
B40-10-80 40 10 80 8 49
B40-12-80 40 12 80 8 49
B40-14-80 40 14 80 8 49
B40-16-80 40 16 80 8 49
B40-18-80 40 18 80 8 49
B40-20-80 40 20 80 8 49
B40-25-80 40 25 80 8 49



АРТИКУЛ D h7 d H7 L H E
B40-32-90 40 32 90 15 49



D=45 mm.
АРТИКУЛ D h7 d H8 L H E
B45-8-80 45 8 80 8 54
B45-10-80 45 10 80 8 54
B45-12-80 45 12 80 8 54
B45-16-80 45 16 80 8 54
B45-20-80 45 20 80 8 54
B45-25-80 45 25 80 8 54

АРТИКУЛ D h7 d H7 L H E
B45-32-80 45 32 80 8 54
B45-40-80 45 40 80 8 54
D=50 mm.
АРТИКУЛ D h7 d H8 L H E
B50-8-90 50 8 90 8 59
B50-10-90 50 10 90 8 59
B50-12-90 50 12 90 8 59
B50-14-90 50 14 90 8 59
B50-16-90 50 16 90 8 59
B50-18-90 50 18 90 8 59
B50-20-90 50 20 90 8 59
B50-25-90 50 25 90 8 59
B50-32-90 50 32 90 8 59



АРТИКУЛ D h7 d H7 L H E
B50-40-100 50 40 100 15 59
D=60 mm.
АРТИКУЛ D h7 d H8 L H E
B60-12-97 60 12 97 8 69
B60-16-97 60 16 97 8 69
B60-20-97 60 20 97 8 69
B60-25-97 60 25 97 8 69
B60-32-97 60 32 97 8 69



АРТИКУЛ D h7 d H8 L H E
B60-40-97 60 40 97 15 69
B60-50-97 60 50 97 15 69





КОНИЧЕСКИЕ ВТУЛКИ

D=25 mm.

АРТИКУЛ D h7 CM L H E
BC25-1-65 25 1 65 6 33
BC25-2-78 25 2 78 8 33



D=25,40 mm. (1")
АРТИКУЛ D h7 CM L H E
BC25,40-1-65 25,40 1 65 6 33
BC25,40-2-78 25,40 2 78 8 33



D=31,75 mm. (1"1/4)
АРТИКУЛ D h7 CM L H E
BC31,75-1-65 31,75 1 65 6 39
BC31,75-2-78 31,75 2 78 8 39
BC31,75-3-97 31,75 3 97 8 39



D=32 mm.
АРТИКУЛ D h7 CM L H E
BC32-1-65 32 1 65 6 39
BC32-2-78 32 2 78 8 39
BC32-3-97 32 3 97 8 39



D=35 mm.
АРТИКУЛ D h7 CM L H E
BC35-1-65 35 1 65 6 44
BC35-2-78 35 2 78 8 44
BC35-3-97 35 3 97 8 44



D=40 mm.
АРТИКУЛ D h7 CM L H E
BC40-1-65 40 1 65 6 49
BC40-2-78 40 2 78 8 49
BC40-3-97 40 3 97 8 49
BC40-4-120 40 4 120 8 49



D=45 mm.
АРТИКУЛ D h7 CM L H E
BC45-2-78 45 2 78 8 54
BC45-3-97 45 3 97 8 54
BC45-4-120 45 4 120 8 54



D=50 mm.
АРТИКУЛ D h7 CM L H E
BC50-2-78 50 2 78 8 59
BC50-3-97 50 3 97 8 59
BC50-4-120 50 4 120 8 59



D=60 mm.
АРТИКУЛ D h7 CM L H E
BC60-2-78 60 2 78 8 69
BC60-3-97 60 3 97 8 69
BC60-4-120 60 4 120 8 69
BC60-5-155 60 5 155 8 69



ВТУЛКИ С ПРОХОЖДЕНИЕМ ДЛЯ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

D=25 mm.

АРТИКУЛ D  h7 d  H8 L L1
BL 25-6 25 6 65 30
BL 25-8 25 8 65 30
BL 25-10 25 10 65 30
BL 25-12 25 12 65 30
BL 25-16 25 16 65 30



D=32 mm.
АРТИКУЛ D h7 d H8 L L1
BL 32-6 32 6 65 30
BL 32-8 32 8 65 30
BL 32-10 32 10 65 30
BL 32-12 32 12 65 30
BL 32-14 32 14 65 30
BL 32-16 32 16 65 30
BL 32-18 32 18 65 30
BL 32-20 32 20 65 30



D=40 mm.
АРТИКУЛ D h7 d H8 L L1
BL 40-6 40 6 65 30
BL 40-8 40 8 65 30
BL 40-10 40 10 65 30
BL 40-12 40 12 65 30
BL 40-14 40 14 65 30
BL 40-16 40 16 65 30
BL 40-18 40 18 65 30
BL 40-20 40 20 65 30
BL 40-25 40 25 65 30



D=50 mm.
АРТИКУЛ D h7 d H8 L L1
BL 50-12 50 12 65 30
BL 50-14 50 14 65 30
BL 50-16 50 16 65 30
BL 50-18 50 18 65 30
BL 50-20 50 20 65 30
BL 50-25 50 25 65 30
BL 50-32 50 32 65 30





ЭЛАСТИЧНЫЕ ВТУЛКИ

АРТИКУЛ D h7 d H7 L
BE-16-12-40 16 12 40
BE-20-16-50 20 16 50
BE-25-20-60 25 20 60
BE-32-25-70 32 25 70
BE-40-32-80 40 32 80
BE-50-40-90 50 40 90



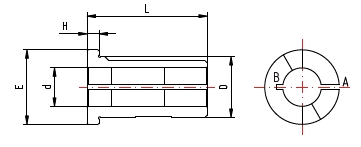

ЭЛАСТИЧНЫЕ ВТУЛКИ ДЛЯ АНТИВИБРАЦИОННЫХ ОПРАВОК

Данный тип втулки был разработан для устранения вибрации инструмента, вставленного во втулку при обработке. В щелевые отверстия А и В вставляется специальный резиновый демпфер с целью амортизации вибраций, которые создаются инструментом при обработке глубоких отверстий.

D=25 mm.

АРТИКУЛ D h6 d H7 L H E
BG 25-8-50 25 8 50 5 31
BG 25-10-50 25 10 50 5 31
BG 25-12-50 25 12 50 5 31
BG 25-16-50 25 16 50 5 31
BG 25-20-50 25 20 50 5 31



D=32 mm.
АРТИКУЛ D h6 d H7 L H E
BG 32-8-60 32 8 60 5 39
BG 32-10-60 32 10 60 5 39
BG 32-12-60 32 12 60 5 39
BG 32-16-60 32 16 60 5 39
BG 32-20-60 32 20 60 5 39
BG 32-25-60 32 25 60 5 39



D=40 mm.
АРТИКУЛ D h6 d H7 L H E
BG 40-8-75 40 8 75 5 48
BG 40-10-75 40 10 75 5 48
BG 40-12-75 40 12 75 5 48
BG 40-16-75 40 16 75 5 48
BG 40-20-75 40 20 75 5 48
BG 40-25-75 40 25 75 5 48
BG 40-32-75 40 32 75 5 48





СПЕЦИАЛЬНЫЕ ВТУЛКИ

Если вы заинтересованы в специальных втулках, не включённых в настоящий Каталог, пошлите эту страницу, соответствующе заполненную; мы постараемся Вам ответить как можно скорее.



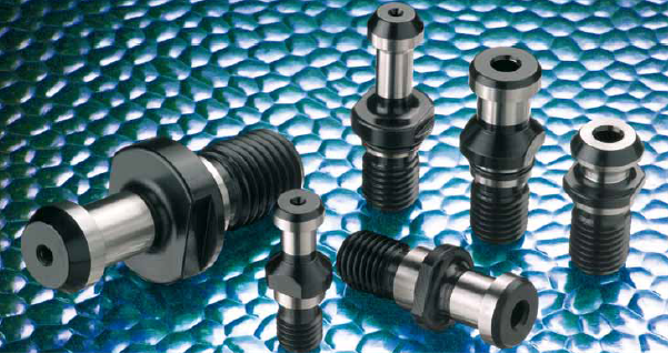

ЭЛЕМЕНТЫ КРЕПЛЕНИЯ-ХВОСТОВИКИ

Хвостовики производятся в соответствии со следующими спецификами:

  • стандарт DIN 69872
  • стандарт ISO 7388/2A – 7388/2B
  • стандарт MAS 403 BT
  • стандарт MAS 403 BT TYPE I
  • стандарт MAS BT ANSI TYPE
  • стандарт CAT ANSI TYPE
  • стандарт ANSI BT 5.50 CATERPILLAR
  • стандарт BT ( JIS B 6339)

Кроме того изготавливаются хвостовики, предназначенные для других типов станков с ЧПУ, таких как FAMUP, FANUC, MAZAK, и других.

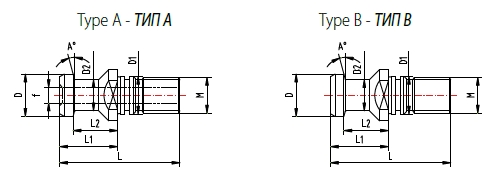

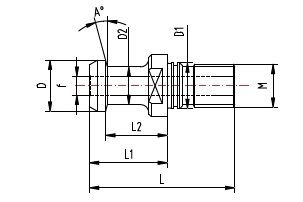

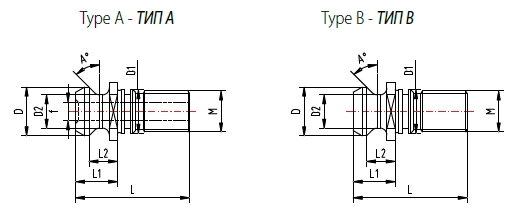

ХВОСТОВИКИ СОГЛАСНО СТАНДАРТУ DIN 69872

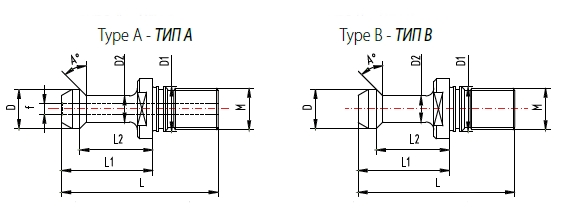

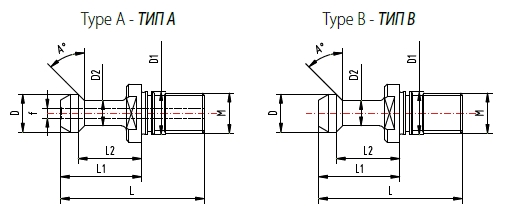

АРТИКУЛ ТИП KOHУC M L L1 +/-0,1 L2 +/-0,1 D  f7 D1  f7 D2  -0,1 f
C12DIN69872/A A 30 12 44 24 19 13 13 9 15° 3
C12DIN69872/B B 30 12 44 24 19 13 13 9 15° -
C16DIN69872/A A 40 16 54 26 20 19 17 14 15° 7
C16DIN69872/B B 40 16 54 26 20 19 17 14 15° -
C20DIN69872/A A 45 20 65 30 23 23 21 17 15° 9,5
C20DIN69872/B B 45 20 65 30 23 23 21 17 15° -
C24DIN69872/A A 50 24 74 34 25 28 25 21 15° 11,5
C24DIN69872/B B 50 24 74 34 25 28 25 21 15° -

* Этот хвостовик без гнезда для O-Ring



ХВОСТОВИКИ СОГЛАСНО СТАНДАРТУ ISO 7388/2A

АРТИКУЛ ТИП KOHУC M L L1 +/-0,1 L2 +/-0,1 D  f7 D1  h6 D2 -0,1 f
C12ISO7388/2A/B B 30 12 44 24 19 12 13 8 15° -
C16ISO7388/2A/A A 40 16 54 26 20 19 17 14 15° 7
C16ISO7388/2A/B B 40 16 54 26 20 19 17 14 15° -
C20ISO7388/2A/A A 45 20 65 30 23 23 21 17 15° 9,5
C20ISO7388/2A/B B 45 20 65 30 23 23 21 17 15° -
C24ISO7388/2A/A A 50 24 74 34 25 28 25 21 15° 11,5
C24ISO7388/2A/B B 50 24 74 34 25 28 25 21 15° -

* Этот хвостовик без гнезда для O-Ring



ХВОСТОВИКИ СОГЛАСНО СТАНДАРТУ ISO 7388/2B

АРТИКУЛ ТИП KOHУC M L L1 +/-0,15 L2 +/-0,15 D -0,3 D1 h6 D2 -0,3 f
C12ISO7388/2B/A A 30 12 34,00 11,65 8 13,35 13 9,3 45° 4
C16ISO7388/2B/A A 40 16 44,25 16,25 11 18,95 17 12,95 45° 7,35
C16ISO7388/2B/B B 40 16 44,25 16,25 11 18,95 17 12,95 45° -
C20ISO7388/2B/A A 45 20 56,00 20,95 14,85 24,05 21 16,30 45° 9,25
C20ISO7388/2B/B B 45 20 56,00 20,95 14,85 24,05 21 16,30 45° -
C24ISO7388/2B/A A 50 24 65,40 25,40 17,80 29,00 25 19,60 45° 11,55
C24ISO7388/2B/B B 50 24 65,40 25,40 17,80 29,00 25 19,60 45° -

* Этот хвостовик без гнезда для O-Ring



ХВОСТОВИКИ СОГЛАСНО СТАНДАРТУ MAS 403 BT



АРТИКУЛ ТИП KOHУC M L L1 -0,1 L2 -0,1 D -0,1 D1 h7 D2 -0.1 f
C12MAS403BT30B30 B 30 12 43 23 18 11 12,5 7 30 -
C12MAS403BT30B45 B 30 12 43 23 18 11 12,5 7 45 -
C16MAS403BT40A30 A 40 16 60 35 28 15 17 10 30 4
C16MAS403BT40B30 B 40 16 60 35 28 15 17 10 30 -
C16MAS403BT40A45 A 40 16 60 35 28 15 17 10 45 4
C16MAS403BT40B45 B 40 16 60 35 28 15 17 10 45 -
C16MAS403BT40A90 A 40 16 60 35 28 15 17 10 90 4
C16MAS403BT40B90 B 40 16 60 35 28 15 17 10 90 -
C20MAS403BT45B30 B 45 20 70 40 31 19 21 14 30 -
C20MAS403BT45B45 B 45 20 70 40 31 19 21 14 45 -
C24MAS403BT50A30 A 50 24 85 45 35 23 25 17 30 6
C24MAS403BT50B30 B 50 24 85 45 35 23 25 17 30 -
C24MAS403BT50A45 A 50 24 85 45 35 23 25 17 45 6
C24MAS403BT50B45 B 50 24 85 45 35 23 25 17 45 -
C24MAS403BT50A90 A 50 24 85 45 35 23 25 17 90 6
C24MAS403BT50B90 B 50 24 85 45 35 23 25 17 90 -

* Этот хвостовик без гнезда для O-Ring



ХВОСТОВИКИ СОГЛАСНО СТАНДАРТУ MAS 403 BT  TYPE I

АРТИКУЛ ТИП KOHУC M L +/-0,5 L1 -0,1 L2 -0,1 D -0,1 D1 h7 D2 -0,1 f
C16MAS403I40A45 A 40 16 57 32,15 25,15 15 17 10 45 4
C16MAS403I40B45 B 40 16 57 32,15 25,15 15 17 10 45 -
C16MAS403I40B90 B 40 16 57 32,15 25,15 15 17 10 90 -



ХВОСТОВИКИ СОГЛАСНО СТАНДАРТУ MAS BT ANSI TYPE

АРТИКУЛ ТИП KOHУC M L L1 +/-0,127 L2 +/-0,127 D +/-0,127 D1 h7 D2 +/-0,127 H +0,06 K +/-0,05 f
C16MASBTANSI40A A 40 16 44,106 19,106 13,85 18,78 17 12,95 45 - - 7
C24MASBTANSI50A A 50 24 65,20 25,20 17,58 28,956 25 20,828 45 16 1,80 10



ХВОСТОВИКИ СОГЛАСНО СТАНДАРТУ CAT ANSI TYPE

АРТИКУЛ KOHУC M L L1 +/-0,127 L2 +/-0,127 D +/-0,127 D1 h7 D2 +/-0,127 H +0,06 K +/-0,05 f
C16CATANSI40A 40 16 41,256 16,256 11,176 18,796 17 12,446 45 - - 7
C24CATANSI50A 50 24 65,40 25,40 17,78 28,956 25 20,828 45 16 1,80 10



ХВОСТОВИКИ СОГЛАСНО СТАНДАРТУ ANSI 5.50 CATERPILLAR

АРТИКУЛ KOHУC M L L1 +/-0,1 L2 +/-0,1 D +/-0,1 D2 +/-0,1 f
C16ANSIB5,50/40A 40 16 38 16,25 11,20 18,80 12,40 45 7,1
C24ANSIB5,50/50A 50 24 58,40 25,40 17,80 28,95 20,80 45 11,90



ХВОСТОВИКИ СОГЛАСНО СТАНДАРТУ BT (JIS B 6339)

АРТИКУЛ KOHУC M L L1 -0,1 L2 -0,1 D f7 D1 h7 D2 -0,1 f
C16BTJISB40/A5 40 16 54 29 23 19 17 14 15 5
C16BTJISB40/A7 40 16 54 29 23 19 17 14 15 7
C24BTJISB50/A10 50 24 74 34 25 28 25 21 15 10



ХВОСТОВИКИ ДЛЯ РАЗЛИЧНЫХ ТИПОВ СТАНКОВ С ЧПУ

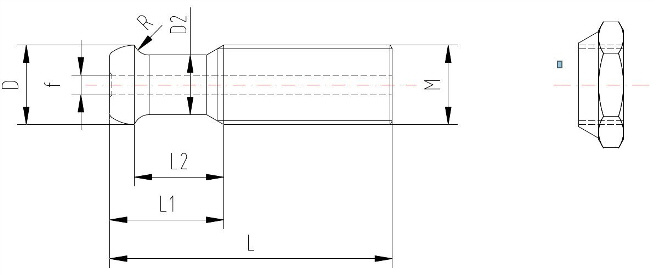

ХВОСТОВИКИ FAMUP



АРТИКУЛ KOHУC M L L1 L2 L3 D -0,1 D1 h6 D2 -0,1 R f
C12FAMUPL40 30 12 40 20 16,65 14,2 9,8 13 5,8 2,5 -
C16FAMUPL55 40 16 55 27 21,43 18,6 13,8 17 9,8 3 -
C16FAMUPL58 40 16 58 30 24,43 21,6 13,8 17 9,8 3 -



ХВОСТОВИКИ MITSUI-SEIKI

АРТИКУЛ KOHУC M L L1 -0,1 L2 +/-0,1 D -0,1 D1 h7 D2 -0,1 f
C16MITSUI40 40 16 50 25 18 15 17 10 -
C24MITSUI50 50 24 71 31 23 24 25 18 8



ХВОСТОВИКИ CHIRON

Артикул : C12CHIRON30

КОНУC: 30



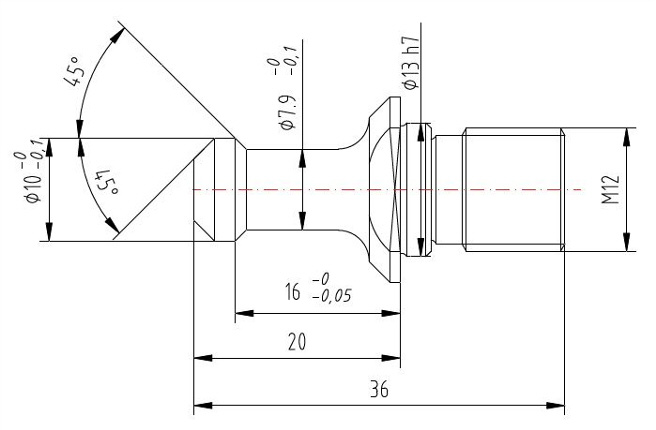

ХВОСТОВИК FANUC

Артикул: C12FANUC30

КОНУС: 30



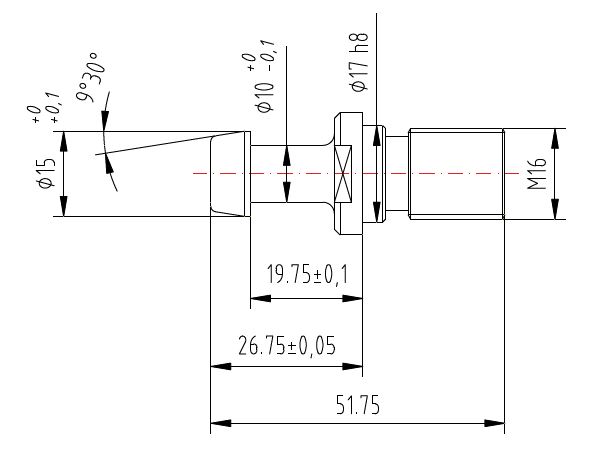

ХВОСТОВИКИ MAZAK

Артикул: C16MAZAK40
КОНУC: 40



ХВОСТОВИКИ MATSURA

Артикул: C12MATSU30
КОНУC: 30



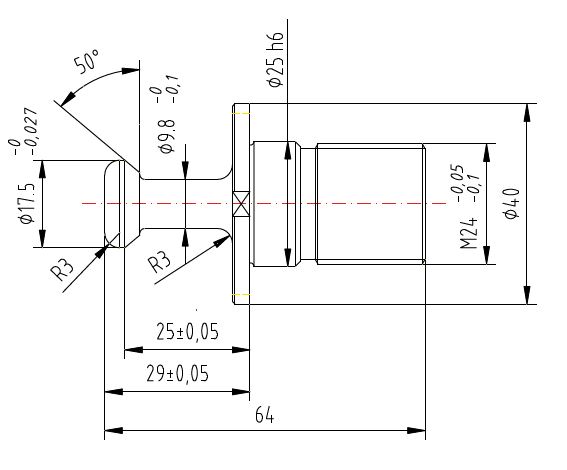

ХВОСТОВИКИ SECMU

Артикул: C24SECMU50
КОНУC: 50



ХВОСТОВИКИ PAMA

Артикул: C24PAMA50
КОНУC: 50





ХВОСТОВИКИ OMV

Артикул: C16OMV40
КОНУC: 40



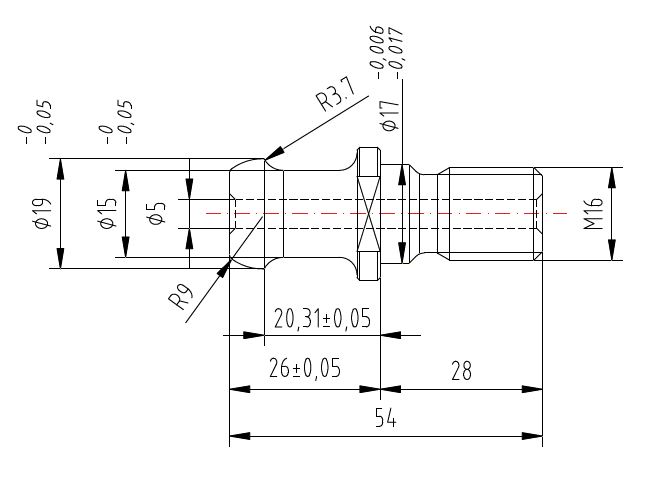

ХВОСТОВИКИ CB FERRARI

Артикул: C16FERRL54A
КОНУC: 40



ХВОСТОВИКИ CB FERRARI

АРТИКУЛ KOHУC M L L1 L2 D -0,05/0,1 D1 D2 -0,1 R f
C16FERRL57A 40 16 57 23 18 16 - 12 3,2 4
C16FERRL57B 40 16 57 23 18 16 - 12 3,2 -



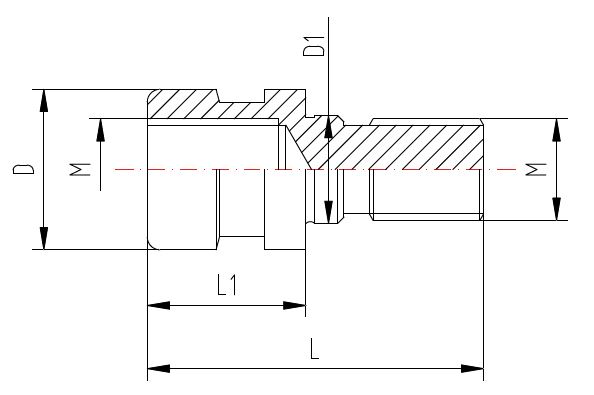

АДАПТЕРЫ

Адаптер служит для трансформации вала согласно стандарту DIN 69871 и ВТ в стандарт DIN 2080. В то же время это и переходной хвостовик типа OTT SYSTEM.

АРТИКУЛ KOHУC M L L1 D D1 h7
C16 OTT SYS 40 40 16 53 25 25,3     -0,30
             -0,38
17
C16 OTT SYS 50 50 24 65 25 39,6     -0,31
             -0,41
25



СПЕЦИАЛЬНЫЕ ХВОСТОВИКИ

Если Вам нужны специальные хвостовики, не включенные в настоящий  каталог, пошлите эту страницу, предварительно заполнив ; мы постараемя ответить Вам как можно скорее.



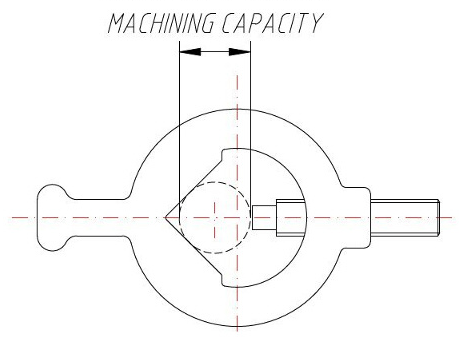

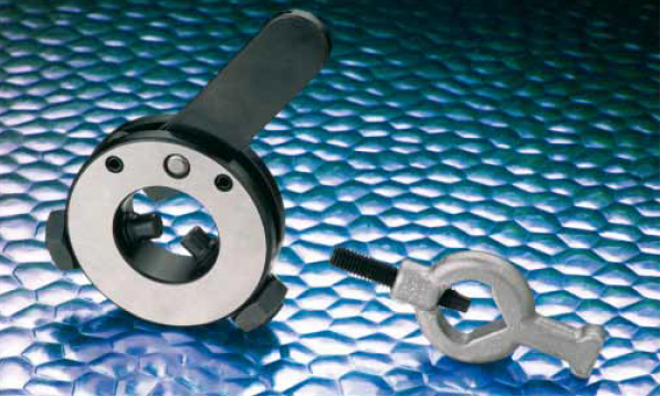

ТОКАРНЫЙ ХОМУТИК

Токарный хомутик с блокирующим устройством для быстрого крепления служит для передачи движения обрабатываемой заготовке, когда она находится между двумя точками станка.
Их применение является очень выгодным в процессе шлифования; дело в том что с их быстротой открытия и закрытия уменьшается время для замены заготовки на станке с последующей экономией затрат. Производятся из стали и предоставляется широкий диапазон выбора. Производится одна более лёгкая версия из алюминия меньших размеров.



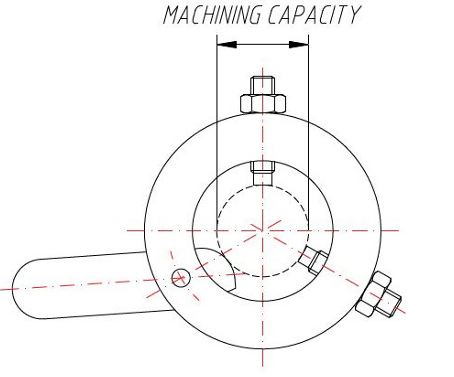

ТОКАРНЫЙ ХОМУТИК ИЗ СТАЛИ



АРТИКУЛ ГЛУБИНА РАБОТЫ в мм
BRI-0008 от 00 до 08
BRI-0816 от 08 до 16
BRI-1624 от 16 до 24
BRI-2432 от 24 до32
BRI-3240 от 32 до 40
BRI-4048 от 40 до 48
BRI-4856 от 48 до 56
BRI-5664 от 56 до 64
BRI-6472 от 64 до 72
BRI-7280 от 72 до 80
BRI-8090 от 80 до 90
BRI-90100 от 90 до 100
BRI-100110 от 100 до 110
BRI-110120 от 110 до 120



ТОКАРНЫЙ ХОМУТИК ИЗ АЛЮМИНИЯ

АРТИКУЛ ГЛУБИНА РАБОТЫ в мм
BRIL-0205 от 2 до 5
BRIL-0610 от 6 до 10
BRIL-1116 от 11 до 16
BRIL-1725 от 17 до 25



ЗАПАСНЫЕ ЧАСТИ

ПРУЖИНЫ для токарных хомутиков (при заказе указывать артикул)

M0816 0 - 16 mm
M2480 24 - 80 mm

РЫЧАГИ для токарных хомутиков (при заказе указывать артикул)

L0008 0 - 8mm
L0816 8 - 16 mm
L1624 16 - 24 mm
L2432 24 - 32 mm
L3240 32 - 40 mm
L4048 40 -48 mm
L4856 48 - 56 mm
L5664 56 - 64 mm
L6472 64 - 72 mm
L7280 72 - 80 mm
