Поворотные столы, делительные головки Vertex

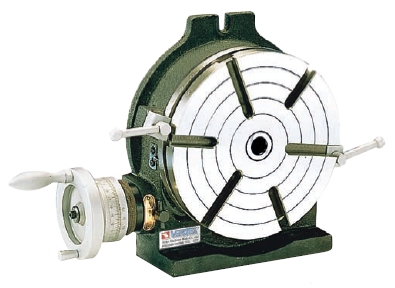

 Поворотный горизантально-вертикальный стол Vertex серии HV

Поворотный стол Vertex серии HV предназначен для установки и закрепления деталей при обработке их на станках. Поворотный стол Vertex является необходимым приспособлением при выполнении операций кругового фрезерования, при выполнении и обработке различных элементов деталей расположенных через угловые расстояния. Стол состоит из корпуса, планшайбы, червячного колеса и червяка. Вращение осуществляется при помощи червячной пары вручную ручкой маховика. Конструкция корпуса стола позволяет его использование, как в горизонтальном, так и в вертикальном положении, в том числе с применением задней бабки ТS-1,2,3,4 для надежного закрепления, при фрезеровании деталей типа «вал». Поворотные горизонтально/вертикальные столы HV применяется в мелко- и среднесерийном производстве, на горизонтальных и вертикальных фрезерных станках для установки одной или более заготовок.

Артикул Код
HV-4 1001-000
HV-6 1001-001
HV-8 1001-002
HV-10 1001-003
HV-12 1001-004
HV-14 1001-005
HV-16 1001-006

Технические характеристики

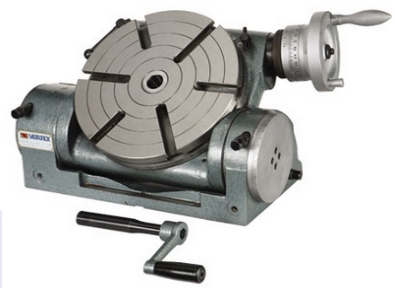

Поворотный наклонный стол Vertex серии VUT

Стол поворотный наклонный Vertex серии VUT предназначен для использования в качестве дополнительной оснастки на универсальных фрезерных и других станках. Использование поворотного стола позволяет выполнять такие операции как круговое фрезерование, фрезерование уступов и пазов, обработка отверстий, и других элементов детали через необходимые угловые расстояния. Конструкция поворотного стола Vertex позволяет надёжно фиксировать стол перед обработкой детали после поворота на необходимый угол (от 0 до 360° в горизонтальной плоскости и от 0 до 90° в вертикальной плоскости). Градуировка шкалы лимба величиной 10 секунд и механизм микро подачи равной 1 минуте способствуют удобной работе с применением поворотного стола Vertex.

Артикул Код
VUT-6 1001-014
VUT-10 1001-015
VUT-12 1001-016

Технические характеристики

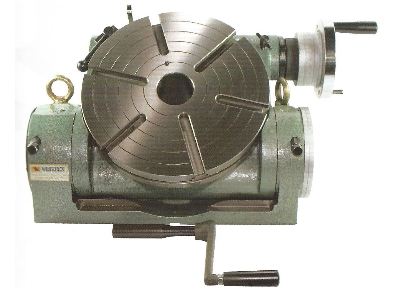

Универсальный круглый поворотный стол Vertex серии VUT

Универсальный круглый поворотный стол 300 мм с изменяемым углом наклона рабочей поверхности в диапазоне 0-90 градусов, поворачивается не только вокруг оси стола, но и меняет угол наклона стола.

Артикул Код
VUT-250 1001-015A
VUT-300 1001-016A

Технические характеристики

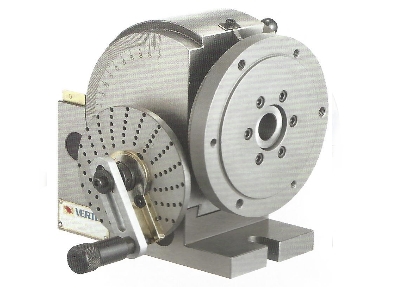

Полууниверсальная делительная головка Vertex серии BS

Полууниверсальные делительные головки по устройству аналогичны универсальной делительной головке и могут применяться для непосредственного и простого деления. Полууниверсальная делительная головка не предусматривает дифференциальное деление и фрезерование спиральных канавок. Диск для непосредственного деления имеет 24 отверстия и предназначен для непосредственного деления на 2, 3, 4, 6, 8, 12 и 24 части. Стандартная комплектация универсально делительных головок Vertex BS-0 и BS-1 включает в себя: заднюю бабку, делительные диски, центры и поводок. Опционально может поставляться с трехкулачковым самоцентрирующимся патроном для обработки заготовок круглой формы.


Артикул Код
BS-0 1001-050
BS-1 1001-051
BS-0-J-5 1001-053
BS-1-J-6 1001-054

Технические характеристики

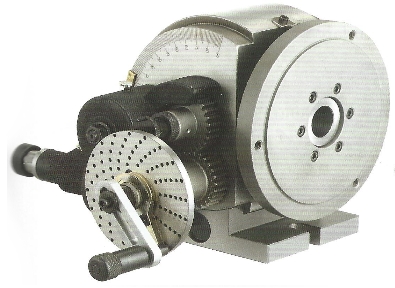

Универсальная делительная головка Vertex серии BS

Универсальные делительные головки Vertex используются на консольно-фрезерных станках, в особенности универсальных, и значительно расширяют технологические возможности станка. Универсальные делительные головки используют при фрезеровании зубчатых колес, нарезании винтовых канавок, шлицев и пазов, а также при других операциях требующих установки обрабатываемой заготовки под требуемым углом относительно стола станка. Стандартная комплектация универсально делительных головок BS-2 и BS-2A включает в себя: заднюю бабку, делительные диски, центры и поводок, набор сменных шестерен, технологический инструмент. Опционально может поставляться с трехкулачковым самоцентрирующимся патроном для обработки заготовок круглой формы.


Артикул Код
BS-2 1001-052
BS-2-J-6 1001-055
BS-2-J-8 1001-056
BS-2A 1001-057
BS-2A-J-6 1001-058
BS-2A-J-8 1001-059

Технические характеристики

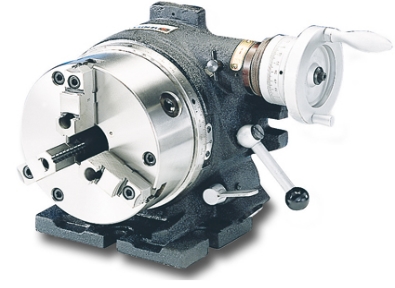

Делительная головка Vertex серии CS с 3-х кулачковым патроном

Делительная головка Vertex CS-6, CS-8 оснащенная трехкулачковым патроном применяется на металлорежущих станках. Использование данного патрона позволяет выполнять сверлильные, фрезерные, слесарные и прочие операции на металлообрабатывающих станках. Конструкция делительной головки (индексируемого поворотного стола) Vertex позволяет его использование, как в горизонтальном, так и в вертикальном положении. Делительная головка оснащена рукояткой, которая фиксирует головку от проворачивания. Стандартная комплектация индексируемого поворотного стола Vertex включает в себя: 6 делительных шаблонов (2; 3; 4; 6; 8; 12; 24), 3-кулачковй патрон. Опционально может поставляться с задней бабкой TS для надежного закрепления и делительными дисками DP.

Артикул Код
CS-6 1001-060
CS-8 1001-061

Технические характеристики

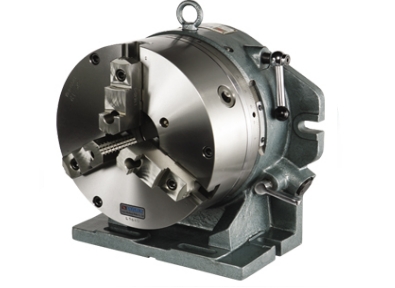

Делительная головка непосредственного деления Vertex серии CC с 3-х кулачковым патроном

Делительная головка Vertex CС-6, CС-8, CC-12 оснащенная трехкулачковым патроном и применяется на металлорежущих станках. Использование данного патрона позволяет выполнять сверлильные, фрезерные, слесарные и прочие операции на металлообрабатывающих станках. Конструкция делительной головки (индексируемого поворотного стола) Vertex позволяет её использование, как в горизонтальном, так и в вертикальном положении. Поворотный стол оснащен фиксатором, который фиксирует головку от проворачивания. Стандартная комплектация индексируемого поворотного стола Vertex включает в себя: 6 делительных шаблонов (2; 3; 4; 6; 8; 12; 24), 3-кулачковй патрон. Опционально может поставляться с задней бабкой TS.

Артикул Код
CC-6 1001-060
CC-8 1001-061
CC-12 1001-066
CC-12A 1001-066A

Технические характеристики

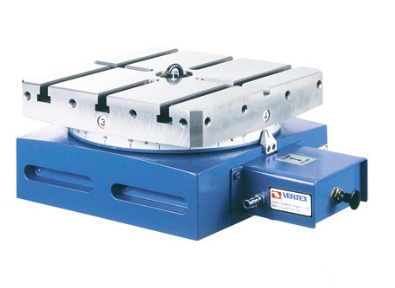

Прецизионный индексируемый стол Vertex серии VIT

Прецизионный индексируемый стол Vertex VIT предназначен для установки и закрепления деталей при обработке их на металлорежущих станках. Поворотный стол фирмы Vertex является необходимым приспособлением при выполнении операций кругового фрезерования, а также при обработке различных элементов деталей расположенных через угловые расстояния. Корпус поворотного стола изготовлен из высококачественного чугуна. Конструкция поворотного стола позволяет использовать его при тяжелых режимах резания. Используется для обработки на шлифовальных, расточных, фрезерных и др. операциях с высокой точностью.

Артикул Код
VIT-300-15 1001-070(15)
VIT-450-1 1001-071
VIT-450-5 1001-081
VIT-600-1 1001-072
VIT-600-5 1001-082
VIT-700-1 1001-073
VIT-700-5 1001-083
VIT-800-5 1001-084
VIT-1000-5 1001-085
VIT-1200-5 1001-086

Технические характеристики

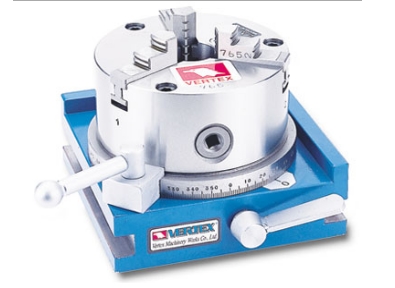

Быстроустанавливаемый делитель Vertex серии VSI с 3-х кулачковым патроном

3-х кулачковый патрон позволяет зажимать заготовки диаметром от 3 до 100 мм. Простое и быстрое управление. Для индексирования цена деления шкалы поворотного основания 1°. Диаметр отверстия 30 мм. Может устанавливаться в горизонтальном или вертикальном положении. Используется на фрезерных и шлифовальных станках. Опционально поставляется задняя бабка TS-1.

Артикул Код
VSI-4 1001-064
VSI-5 1001-065

Технические характеристики

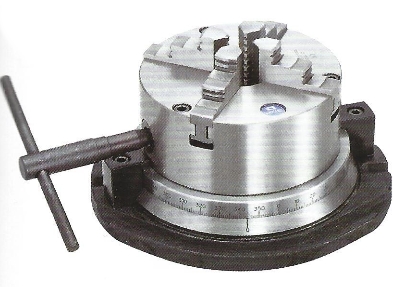

Поворотный патрон Vertex серии VSR

3-х, 4-х кулачковый патрон позволяет зажимать заготовки диаметром от 3 до 100 мм. Простое и быстрое управление. Для индексирования цена деления шкалы поворотного основания 1°. Диаметр отверстия 30 мм. Может устанавливаться в горизонтальном или вертикальном положении. Используется на фрезерных и шлифовальных станках. Опционально поставляется задняя бабка TS-1.

Артикул Код
VSR-6 1001-068
VSR-8 1001-067
VSR-63 1001-068A
VSR-83 1001-067A

Технические характеристики

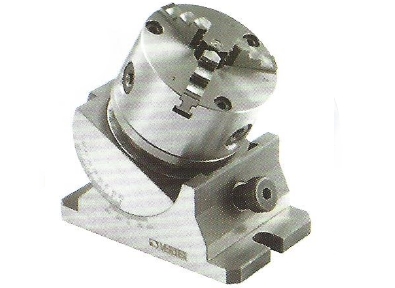

Прецизионный универсальный наклонный патрон Vertex серии VUA

Прецизионные универсальные наклонные патроны обеспечивают как наклонное перемещение патрона, так и его поворот в горизонтальной плоскости. Патроны используются на различных станках, например, для выполнения сверления под необходимым углом. На наклонное основание установлен 3-кулачковый патрон VSC-4. Зажимаемый диаметр для внешних поверхностей 3-90 мм, зажимаемый диаметр для внутренних поверхностей 32-84 мм. Точность ±0.01 мм/100 мм.

Артикул Код
VUA-100J 2003-060

Технические характеристики

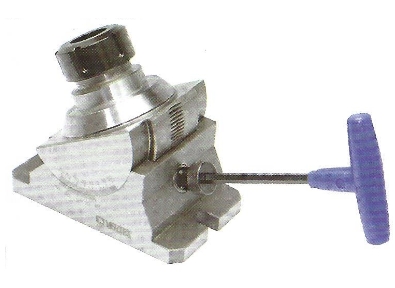

Прецизионный универсальный наклонный цанговый патрон Vertex серии VUA-ER

Прецизионные универсальные наклонные цанговые патроны обеспечивают как наклонное перемещение патрона, так и его поворот в горизонтальной плоскости. Патроны используются на различных станках, например, для выполнения обработки под необходимым углом. На наклонное основание установлен цанговый патрон. Точность ±0.01 мм/100 мм. Поставляется в комплекте с цангами ER-40 (4, 5, 6, 8, 10, 12, 13, 15, 16, 18, 20, 21, 22, 25, 26)

Артикул Код
VUA-ER40 2003-065

Технические характеристики

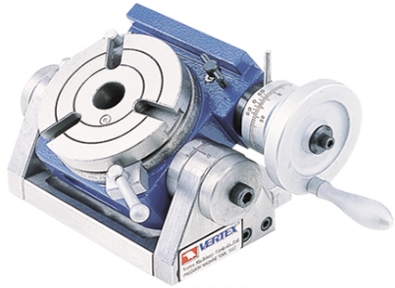

Универсальный наклонный поворотный стол Vertex серии VU

Универсальные наклонные поворотные столы Vertex предназначены для фрезеровки, нарезки резьбы и сверления в горизонтальном положении стола или в положении наклона. Диапазон наклона 0-90 градусов от вертикального положения в горизонтальное. Для фиксирования поворота планшайбы используются два блокирующих винта, что обеспечивает минимальное время установки. Элементы червячной передачи закалены и отшлифованы. Передаточное отношение 90:1. Лимб градуирован на 360° таким образом, чтобы ручки перемещает планшайбу через 4°. Микромуфта градуирована с шагом 2 минуты.

Артикул Код
VU-100 1001-011
VU-150 1001-012
VU-200 1001-013
VU-300 1001-010

Технические характеристики

Поворотный стол с тисками Vertex серии VUT-NC

Поворотный стол с тисками Vertex (VUT-NC) с изменяемым углом наклона рабочей поверхности в диапазоне 0-90º. Применяется на обрабатывающих центрах, фрезерных, сверлильных, шлифовальных и других станках. Компактная модель с надежной и прочной системой зажима. Угол наклона регулируется червячно-зубчатой передачей. Большой диапазон зажимаемых деталей.


Артикул Код
VUT-4NC 1002-251
VUT-5NC 1002-252
VUT-6NC 1002-253

Технические характеристики

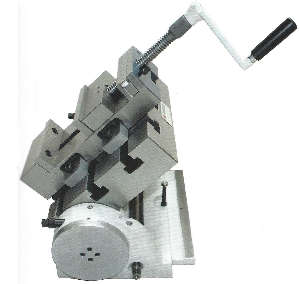

Поворотный стол с тисками Vertex серии VUT-QS

Поворотный стол с тисками Vertex (VUT-QS) с изменяемым углом наклона рабочей поверхности в диапазоне 0-90º. Специальная модель с системой быстрого зажима при помощи скольжения.  Большой диапазон зажимаемых деталей. Применяется на обрабатывающих центрах, фрезерных, сверлильных, шлифовальных и других станках. Компактная модель с надежной и прочной системой зажима. Наиболее удобен в обработке мелкосерийных деталей и опытных образцов.

Артикул Код
VUT-3QS 1002-261
VUT-4QS 1002-262
VUT-5QS 1002-263

Технические характеристики

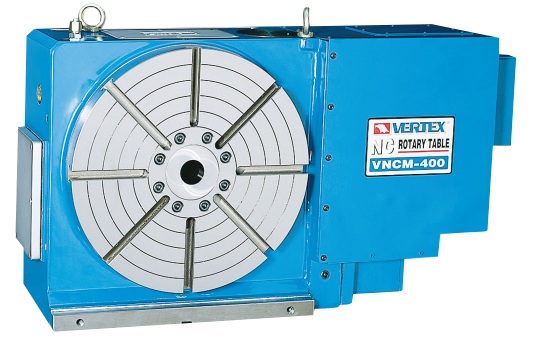

Поворотный стол с ЧПУ Vertex серии NC

Поворотный стол с ЧПУ Vertex серии NC

Артикул Код

VNCM-150 L

VNCM-150 R

4001-001

VNCM-220 L

VNCM-220 R

4001-002

VNCM-250 L

VNCM-250 R

4001-003

VNCM-320 L

VNCM-320 R

4001-004

VNCM-400 L

VNCM-400 R

4001-005

Технические характеристики

Размеры стола

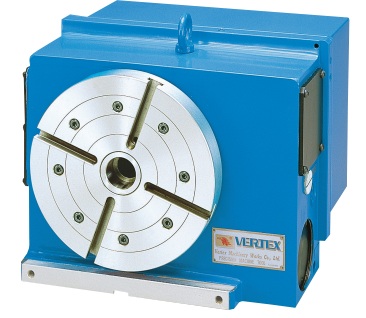

Поворотный стол с ЧПУ Vertex серии NC

Поворотный стол с ЧПУ Vertex серии NC

Артикул Код
VNCX-10  4001-010

Технические характеристики

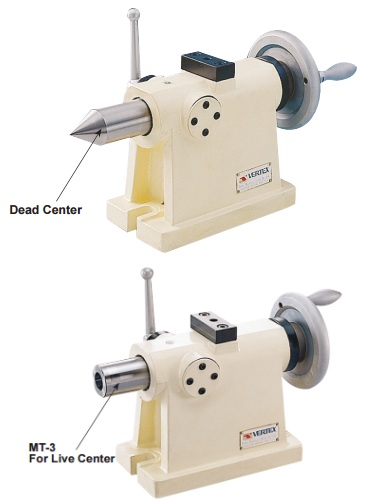

Задняя бабка для поворотного стола с ЧПУ Vertex серии NC

Задняя бабка для поворотного стола с ЧПУ Vertex серии NC

Артикул Код
TS-135 4002-001
TS-135-MT3 4002-001A
TS-160 4002-002
TS-160-MT3 4002-002A
TS-210 4002-003
TS-210-MT3 4002-003A

 Технические характеристики

Аксессуары для поворотных столов с ЧПУ Vertex серии NC

Артикул Код
VHR-10 4002-010
VHR-20 4002-020
VHR-100MF 4002-030
VHR-101MF 4002-031
VHR-110F 4002-040
VHR-112F 4002-041
VHR-116S 4002-042
VHR-117S 4002-043

 Зажимные блоки и болты

Артикул
VNCM-150
VNCM-220/250
VNCM-320
VNCM-400

Технические характеристики
