Механические тиски Vertex

Поворотные, наклонные тиски

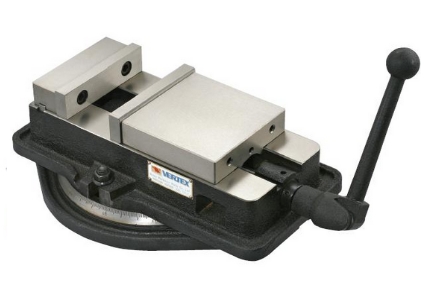

Тиски станочные поворотные Vertex серии VA с фиксированным угом изготовлены из ковкого чугуна, имеющего высокую прочность и устойчивость к деформации при больших нагрузках. Сменные губки тисков закалены до 45HRC, благодаря чему повышена износостойкость и точность установки заготовок в тисках. Шлифованные направляющие обеспечивают легкое и равномерное движение губок. Тиски обеспечивают очень высокую и точную силу зажима заготовки. Ходовой винт и ручка сконструированы таким образом, что затягивая ручку, полусфера толкает подвижную губку и, под действием высокой прижимной силы, блокирует губку окончательно запирая замок. Тиски имеют поворотное основание с градуировкой 360°.

Артикул Код
VA-4 1002-030
VA-5 1002-031
VA-6 1002-032
VA-8 1002-033
VD-675 1002-034
VD-690 1002-034B
VA-8L 1002-035
VD-810 1002-035B

Технические характеристики

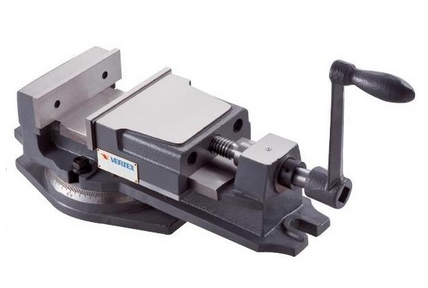

Тиски станочные поворотные Vertex  К-типа предназначены для применения на фрезерных, сверлильных, шлифовальных станках. Основные детали тисков, в том числе поворотное основание, изготовлены из высокопрочного чугуна. Губки изготовлены из закаленной инструментальной стали и отшлифованы. Точность 0,02 мм.

Артикул Код
VK-4 1002-040
VK-5 1002-041
VK-6 1002-042
VK-8 1002-043

Технические характеристики

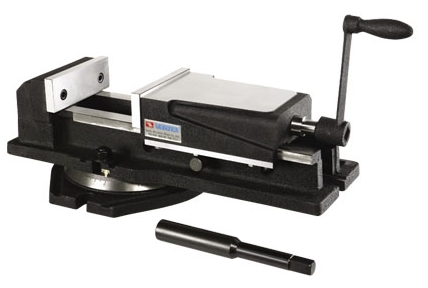

Станочные поворотные тиски Vertex серии VJ с большим раскрытием губок  предназначены для фрезерных станков. Используются для установки и закрепления заготовки на рабочем столе станка в удобном для ее обработки положении. Тиски имеют поворотное основание с градуировкой 360°.

Артикул Код
VJ-400 1002-050
VJ-500 1002-051
VJ-600 1002-052

Технические характеристики

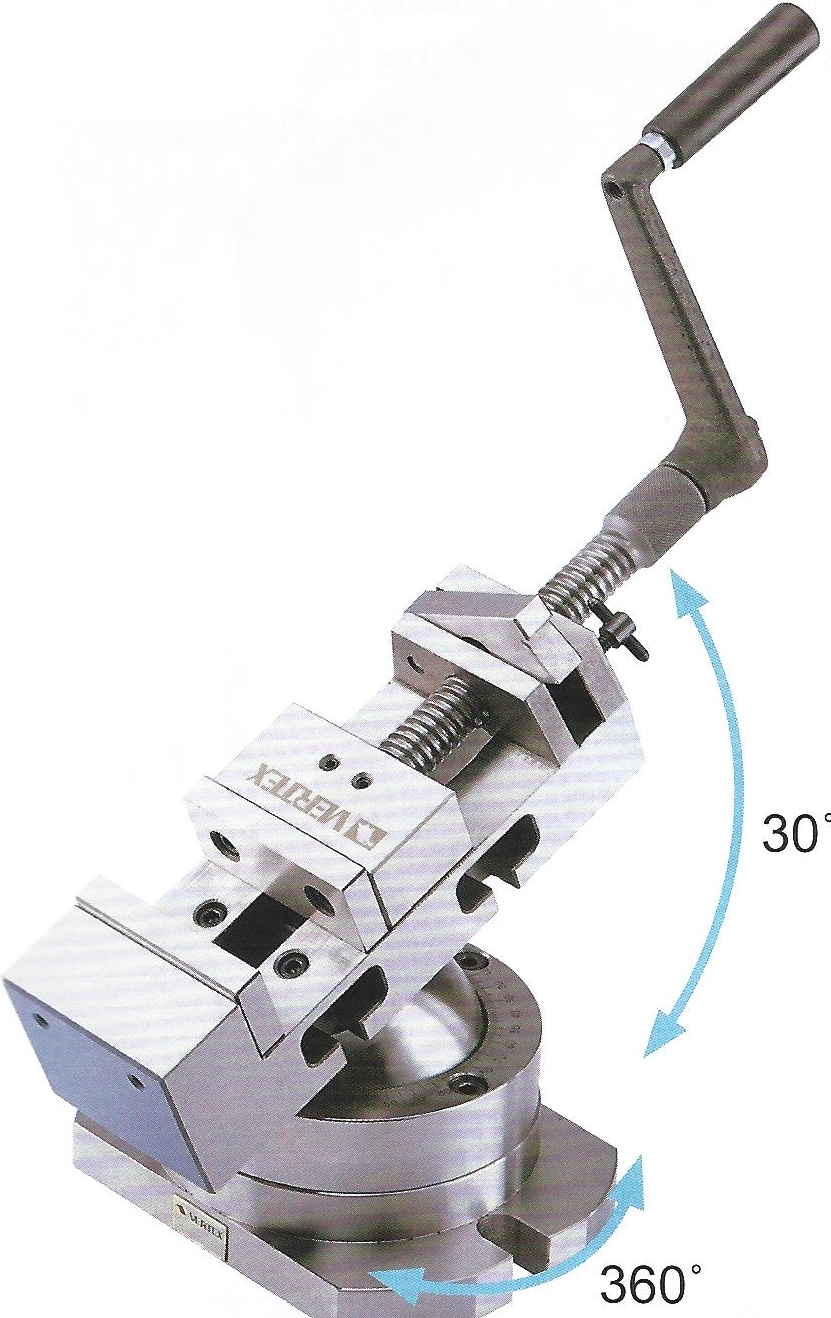

Тиски станочные поворотные наклонные Vertex серии VAV предназначены для обработки заготовок под различными углами на металлорежущих станках. Специальная модель с системой быстрого зажима при помощи скольжения. Тиски обеспечивают возможность наклона обрабатываемой заготовки на угол ±30° и поворот вокруг оси Z до 360°.
Артикул Код
VAV-3 1002-214
VAV-4 1002-215

Технические характеристики

Самоцентрирующиеся тиски

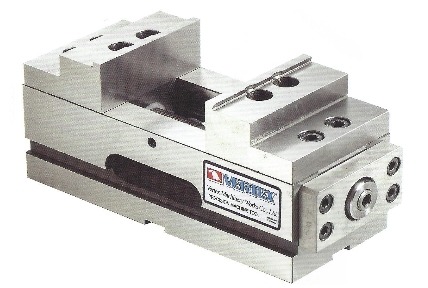

Тиски станочные самоцентрирующиеся Vertex серии VCV подходят для 4/5 осевых обрабатывающих центров. Повторяемость зажима с допуском ±0,01 мм. Изготовлены из чугуна FCD60 (аналог ВЧ60 - высокопрочный чугун с шаровидным графитом). Сменные губки термически обработаны и имеют твердость HRC55.

Артикул Код
VCV-0611 1002-107
VCV-10130 1002-109
VCV-1090 1002-108

Технические характеристики

Тиски станочные самоцентрирующиеся Vertex серии VCV с поворотным основанием подходят для 4/5 осевых обрабатывающих центров. Повторяемость зажима с допуском ±0,01 мм. Изготовлены из чугуна FCD60 (аналог ВЧ60 - высокопрочный чугун с шаровидным графитом). Сменные губки термически обработаны и имеют твердость HRC55.
Артикул Код
VCV-0611S 1002-107S
VCV-10130S 1002-109S
VCV-1090D 1002-108S

Технические характеристики

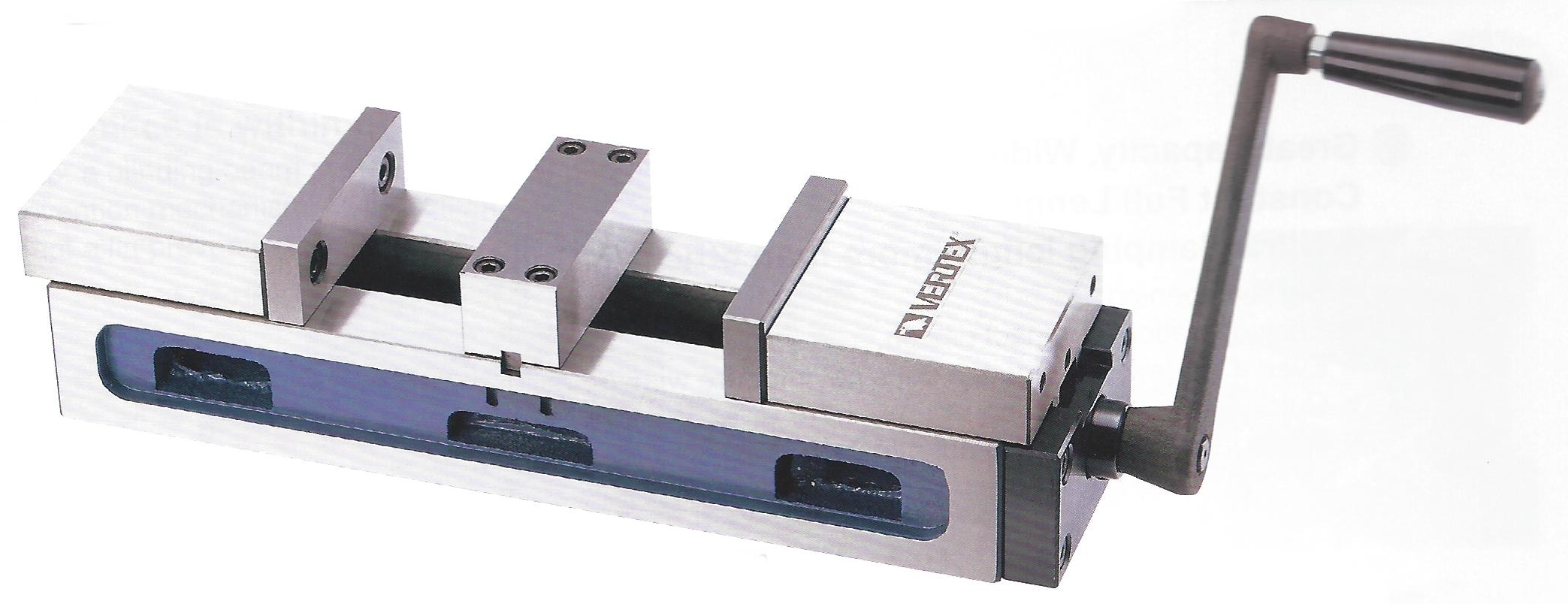

Двойные тиски Vertex серии VCV-4D применяются на обрабатывающих центрах и других прецизионных станках, удерживая по две заготовки различной длины с минимальной толщиной 3 мм. Максимальная возможность зажима по 50 мм с каждой стороны. Одним рычагом возможно производить зажим обеих губок.
Артикул Код
VCV-4D 1002-236

Технические характеристики

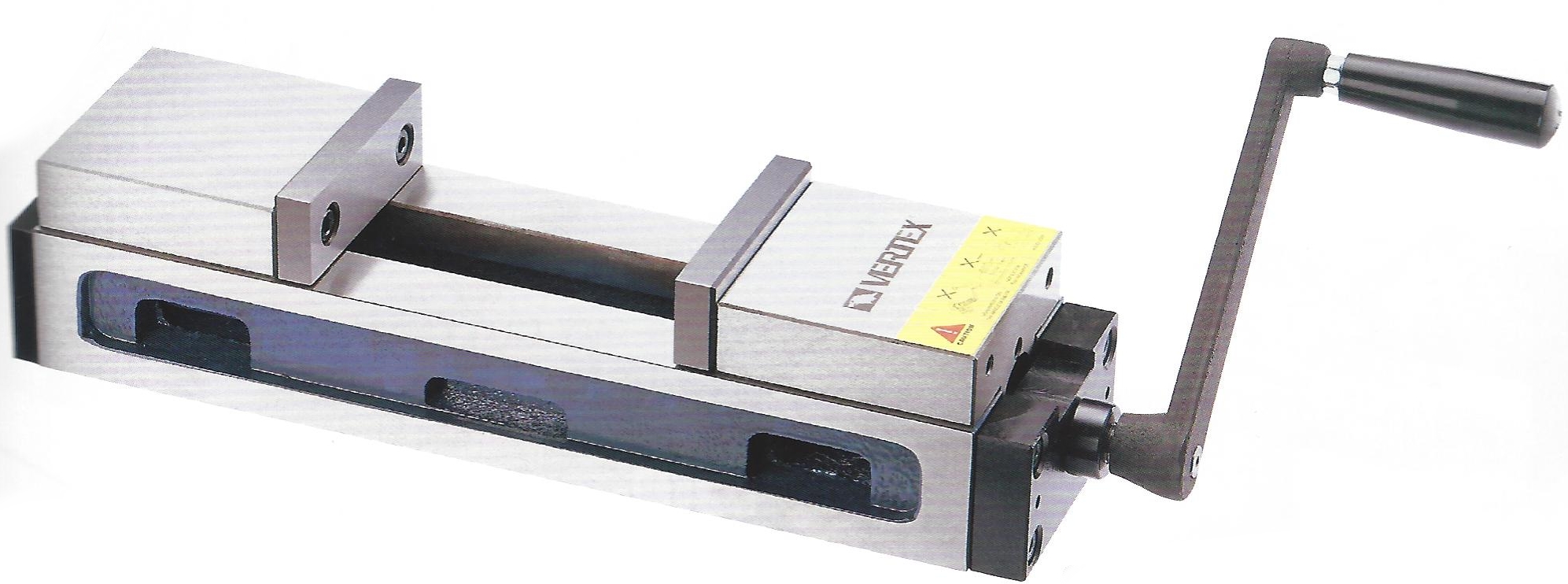

Самоцентрирующиеся прецизионные станочные тиски Vertex серии VCV-44, особенностью которых является одновременное перемещение обеих губок, обеспечивающее самоцентрирование детали. Изготовлены из ковкого закаленного чугуна (FCD60 - аналог высокопрочного чугуна с шаровидным графитом ВЧ60), с полностью прокаленными и отшлифованными стальными губками Обрабатываемая деталь автоматически устанавливается по центру вращением изогнутой рукоятки. Центральный зажим особенно применим при фрезеровании, а также вырезания отверстий и прорезки пазов различного вида. Постоянная габаритная длинна при большом диапазоне зажима. Высокая точность повторяемости зажима ±0.01мм.
Артикул Код
VCV-44 1002-240

Технические характеристики

Модульные тиски

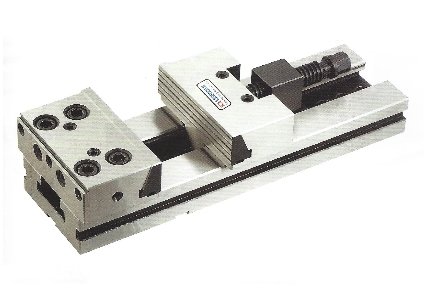

Модульный прецизионные станочные тиски Vertex серии VMP применяются для точной обработки деталей на фрезерных и шлифовальных станках. Обладают высокой силой зажима, что позволяет надежно закрепить заготовку. Имеют большой ход подвижной губки. Тиски изготовлены из высококачественной закаленной легированной стали с твердость HRC 59. Опционально возможна установка тисков на поворотном основании. Стандартная комплектация: ключ, крепежные элементы.

Артикул Код
VMP-4 1002-190
VMP-5 1002-191
VMP-6 1002-192
VMP-6B 1002-201
VMP-6C 1002-202
VMP-7A 1002-193
VMP-7B 1002-194
VMP-7C 1002-195
VMP-8A 1002-196
VMP-8B 1002-197
VMP-8C 1002-198
VMP-8D 1002-203
VMP-12C 1002-204
VMP-12E 1002-205

 Технические характеристики

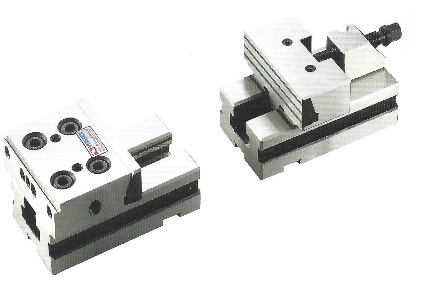

Модульные раздельные станочные тиски Vertex серии VMP-L используются на фрезерных станках для установки заготовок большого размера. Конструкция тисков и качество используемых при их изготовлении материалов обеспечивают необходимую точность базирования заготовок, а также надежность при эксплуатации.

Артикул Код
VMP-4L 1002-206
VMP-5L 1002-207
VMP-6L 1002-208
VMP-7L 1002-209

 Технические характеристики

Модульные раздельные станочные тиски Vertex серии VMP-D используются на фрезерных станках для установки заготовок большого размера. Конструкция тисков и качество используемых при их изготовлении материалов обеспечивают необходимую точность базирования заготовок, а также надежность при эксплуатации.

Артикул Код
VMP-44D 1002-206D
VMP-55D 1002-207D
VMP-66D 1002-208D
VMP-77D 1002-209D

 Технические характеристики

Прецизионные тиски

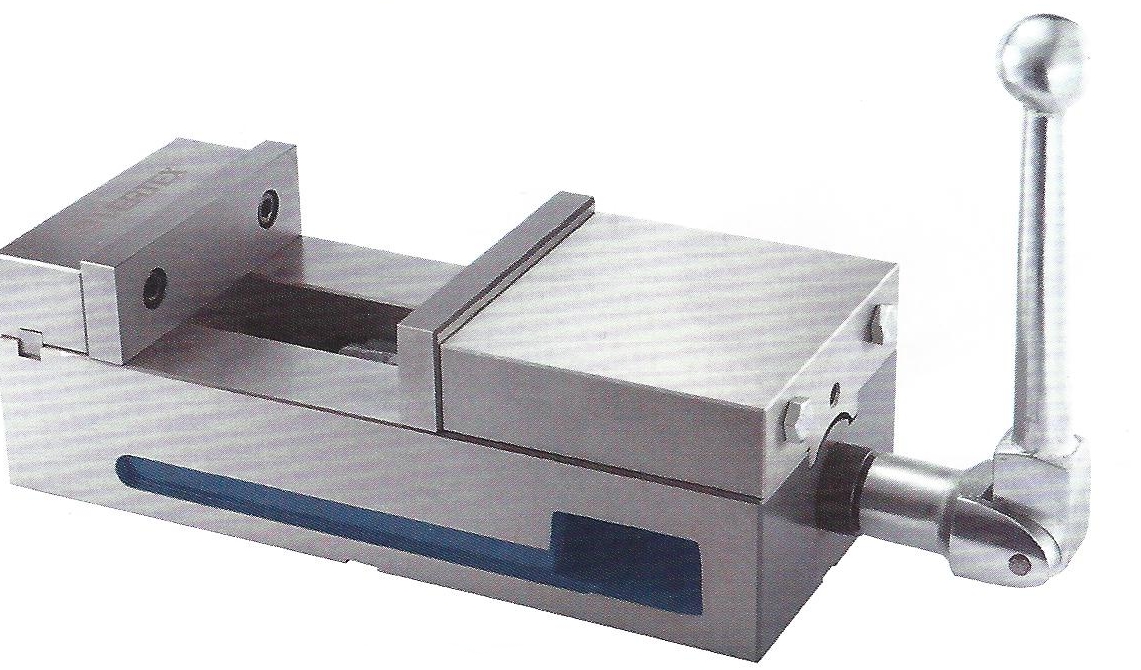

Прецизионные тиски с фиксатором Vertex серии VMC используются для надежного закрепления заготовки на рабочем столе фрезерного станка. Использование фиксатора сокращает время зажима однотипных заготовок, повышает эффективность выполнения работ при изготовлении серии деталей.

Артикул Код
VMC-4 1002-185
VMC-6 1002-186

Технические характеристики

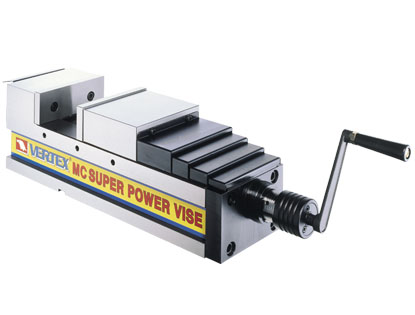

Механические прецизионные тиски Vertex серии VMC-M  используют для крепления деталей и заготовок в процессе механической обработки для фрезерных станков, как универсальных, так и с ЧПУ, а также для станков типа «Обрабатывающий центр». Тиски могут использоваться как в горизонтальном, так и в вертикальном положении.
Артикул Код
VMC-100M 4005-064
VMC-130M 4005-065
VMC-160M 4005-066
VMC-200M 4005-067
VMC-160ML 4005-058

 Технические характеристики

Силовые высокоточные тиски

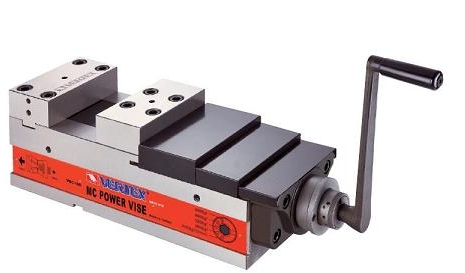

Силовые высокоточные тиски Vertex серии VQC используются для закрепления заготовок на фрезерных станках и обрабатывающих центрах. Большое раскрытие губок обеспечивает широкий диапазон размеров зажимаемых заготовок. Легкие в применении. Компактная конструкция. Корпус из высокопрочного чугуна (FCD60) различные деформации. Механическим переключателем сила зажима может быть легко настроена для различных материалов зажимаемых заготовок (сталь, латунь, алюминий). Настраиваемая сила зажима 1800-6000 кгс.

Артикул Код
VQC-100 4005-004
VQC-125 4005-005
VQC-160 4005-006
VQC-160L 4005-007
VQC-200L 4005-008

Технические характеристики

Силовые тиски  высокоточные Vertex серии VQC-LC  используются для закрепления заготовок на фрезерных станках и обрабатывающих центрах. Большое раскрытие губок обеспечивает широкий диапазон размеров зажимаемых заготовок. Компактная конструкция. Высокая зажимная способность и прочность. Корпус изготовлен из высококачественного ковкого чугуна марки FCD60, не поддается деформации и изгибам. Коленно-рычажный механизм обеспечивает устойчивое усилие зажима (от ударов и вибраций) в процессе операций. Шпинделя скрыты для защиты от стружки и грязи.
Артикул Код
VQC-100LC 4005-004LC
VQC-125LC 4005-005LC
VQC-160LC 4005-006LC
VQC-1602LC 4005-007LC
VQC-2002LC 4005-008LC

Технические характеристики

Силовые тиски  Vertex вертикального и бокового позиционирования серии VQCV используются для закрепления заготовок на фрезерных станках и обрабатывающих центрах. Тиски могут использоваться в горизонтальном, в вертикальном и боковом положении. Тиски выпускаются в правостороннем и левостороннем исполнении. Возможно использование одновременно несколько тисков в различном положении.

Артикул Код
VQCV-125H-L 4005-091
VQCV-125H-R 4005-092
VQCV-160H-L 4005-093
VQCV-160H-R 4005-094

 Технические характеристики

Станочные тиски



Станочные тиски Vertex с высокими губками серии VQHJ используются на фрезерных станках для установки заготовок большого размера. Конструкция тисков и качество используемых при их изготовлении материалов обеспечивают необходимую точность базирования заготовок, а также надежность при эксплуатации.

Артикул Код
VQHJ-5 4005-201
VQHJ-6 4005-202
VQHJ-V130 4005-203
VQHJ-V160 4005-204
VQHJ-S130 4005-205
VQHJ-S160 4005-206

 Технические характеристики

Станочные тиски Vertex серии VCM-47 с противоположным расположением губок используются на станках с ЧПУ, фрезерных и шлифовальных станках. Данная конструкция облегчает оператору установку заготовки в рабочей зоне станка. Общая длина тисков стала короче, в тоже время раскрытие губок составляет 180 мм.

Артикул Код
VCM-47 4005-080

 Технические характеристики

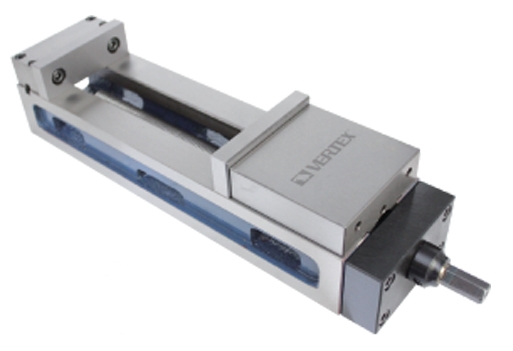

Станочные тиски Vertex серии VMC-4 с большим раскрытием губок используются на обрабатывающих центрах, фрезерных, сверлильных станках, а также специализированных станках. Благодаря такой конфигурации общая длина тисков стала короче, в тоже время раскрытие губок составляет 203 мм, что существенно экономит место на рабочем столе.

Артикул Код
VMC-4L 4005-095

 Технические характеристики

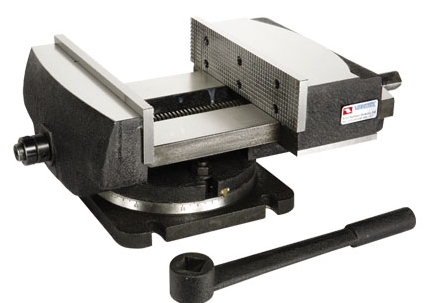

Станочные тиски  ​Vertex  серии VSM предназначены для обработки фасок и фрезерования
Артикул Код
VSM-12 1002-270
VSM-16 1002-271
VSM-20 1002-272

 Технические характеристики

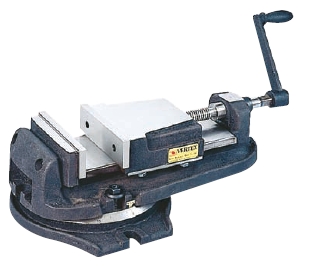

Фрезерные тиски B-типа  Vertex серии VBV предназначены для фрезерных, сверлильных и др. станков. Корпус изготовлен из высококачественного чугуна, рабочие поверхности закалены и отшлифованы. Градуированное поворотное основание дает возможность поворота тисков на 360°. Конструкция предотвращает попадание стружки и СОЖ внутрь корпуса.
Артикул Код
VBV-4 1002-280
VBV-5 1002-281
VBV-6 1002-282

 Технические характеристики

Станочные тиски Vertex с большим раскрытием губок  серии VRV предназнеачены для сверлильных и фрезерных станков. Тиски оснащены призматическими губками для горизонтального и вертикального зажима круглых заготовок. Высокая зажимная способность и прочность.
Артикул Код
VRV-4 1002-320
VRV-5 1002-321
VRV-6 1002-322

 Технические характеристики

Станочные тиски Vertex серии DV предназнеачены для сверлильных и фрезерных станков. Тиски оснащены призматическими губками с V-образными пазами для более прочного зажима заготовок в горизонтальном и вертикальном положении.
Артикул Код
DV-85 1015-041
DV-100 1015-042
DV-120 1015-043

 Технические характеристики

Быстрозажимные тиски

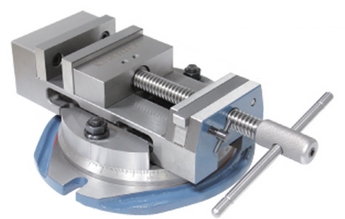

Быстрозажимные тиски Vertex серии VQW предназначены для применения на фрезерных, сверлильных, шлифовальных станках. Специальная конструкция винта дает возможность быстро регулировать горизонтальное расстояние между губками до 50 мм. Поворотное основание дает возможность поворота тисков на 360°.

Артикул Код
VQW-80 1002-245
VQW-100 1002-246
VQW-130 1002-247

 Технические характеристики

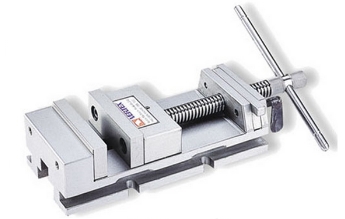

Быстрозажимные тиски Vertex серии VQS предназначены для обработки заготовок на фрезерных, сверлильных, строгальных станках. Специальная конструкция винта с трапецеидальной резьбой дает возможность быстро регулировать расстояние между губками. Точность трапецеидальной резьбы обеспечивает высокую силу зажима, до 800 кгс. Подходят для среднесерийного и массового производства.

Артикул Код
VQS-3 1002-262
VQS-4 1002-263
VQS-5 1002-264

 Технические характеристики

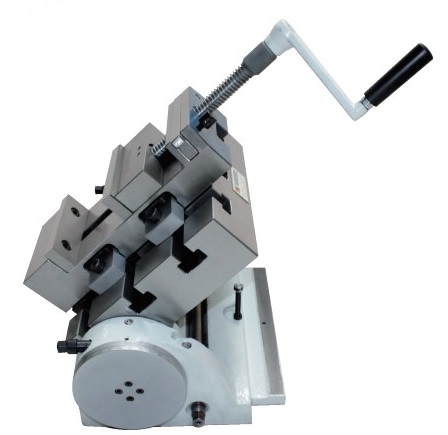

Быстрозажимные тиски  на наклонном основании Vertex серии VUT-QS  предназначены для обработки заготовок под различными углами на обрабатывающих центрах, фрезерных, сверлильных, шлифовальных станках. Угол наклона регулируется червячной передачей. Тиски изготавливаются из мелкозернистого, высокопрочного чугуна марки FCD60, имеют закаленные и отшлифованные стальные губки. Угол наклона обрабатываемой заготовки от 0 до 90°. Быстрозажимное устройство обеспечивает быстрое перемещение зажимной губки.
Артикул Код
VUT-3QS 1002-258
VUT-4QS 1002-259
VUT-5QS 1002-260

 Технические характеристики

Свободные тиски



Свободные тиски Vertex серии FV устанавливаются на рабочем столе станка и предназначены для закрепления длинных заготовок. Конструкция тисков позволяет использовать полную длину рабочего стола.

Артикул Код
FV-350 1002-290
FV-450 1002-291
FV-550 1002-292

 Технические характеристики

Свободные тиски Vertex серии SV устанавливаются на рабочем столе станка и предназначены для закрепления длинных заготовок. Конструкция тисков позволяет использовать полную длину рабочего стола.

Артикул Код
SV-62 1002-293
SV-85 1002-294
SV-125 1002-295

 Технические характеристики

Слесарные тиски






Стальные слесарные тиски с основанием Vertex серии BVV  предназначены для закрепления заготовок при выполнении слесарных операций.  Конструкция основания позволяет разворачивать тиски на 360 градусов. Готовые отверстия в основании служат для удобства крепления тисков посредством болтовых соединений к рабочему столу или верстаку. Управление тисками осуществляется с помощью удобной рукоятки специальной формы.

Артикул Код
BVV-3 1002-330
BVV-4 1002-331
BVV-5 1002-332
BVV-6 1002-333
BVV-8 1002-334
BVV-10 1002-335

 Технические характеристики

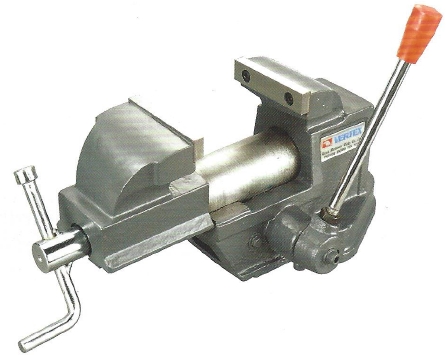

Быстрозажимные слесарные тиски Vertex серии VQS-40 предназначены для закрепления заготовок при выполнении слесарных операций.  Тиски оснащены закаленными губками. Быстродействие осуществляется с помощью удобной рукоятки.

Артикул Код
VQS-40 1002-096

 Технические характеристики

Рабочие упоры

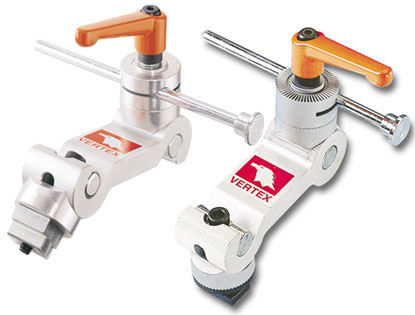

Рабочий упор Vertex серии VWS, с помощью которогоможно быстро устанавливать заготовки сложной конфигурации на металлорежущих станках. Упор имеет большой диапазон перемещения и 5 степеней свободы. Имеет особо прочный алюминиевый корпус. Подвижные части упора оснащены зубьями для более надежного зажима.

Артикул Код
VWS-123 1002-105
VWS-125 1002-106

 Технические характеристики

Многоместные модульные тиски

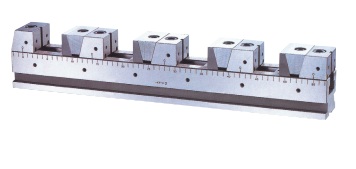

Многоместные модульные тиски Vertex серии VFS

Артикул Код
VFS-5030 4007-050
VFS-5030G 4007-051
VFS-5040 4007-052
VFS-5040G 4007-053
VFS-5050 4007-054
VFS-5050G 4007-055
VFS-5060 4007-056
VFS-5060G 4007-057
VFS-5070 4007-058
VFS-5070G 4007-059
VFS-7240 4007-060
VFS-7250 4007-061
VFS-7260 4007-062
VFS-7270 4007-063

 Технические характеристики

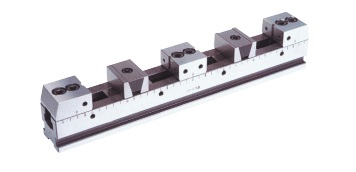

Многоместные модульные тиски Vertex серии VFL
Артикул Код
VFL-5030 4007-080
VFL-5030G 4007-081
VFL-5040 4007-082
VFL-5040G 4007-083
VFL-5050 4007-084
VFL-5050G 4007-085
VFL-5060 4007-086
VFL-5060G 4007-087
VFL-5070 4007-088
VFL-5070G 4007-089
VFL-7240 4007-090
VFL-7250 4007-091
VFL-7260 4007-092
VFL-7270 4007-093

 Технические характеристики

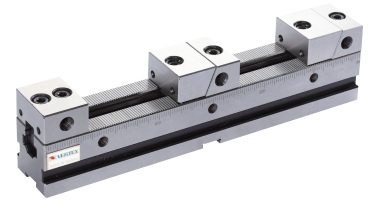

Многоместные модульные тиски Vertex серии VFN
Артикул Код
VFN-6030 4007-131
VFN-6040 4007-132
VFN-6050 4007-133
VFN-6060 4007-134
VFN-6070 4007-135
VFN-8540 4007-136
VFN-8550 4007-137
VFN-8560 4007-138
VFN-8570 4007-139
VFN-8580 4007-140

 Технические характеристики

В данном разделе представлены

Тиски VERTEX (скачать каталог)
